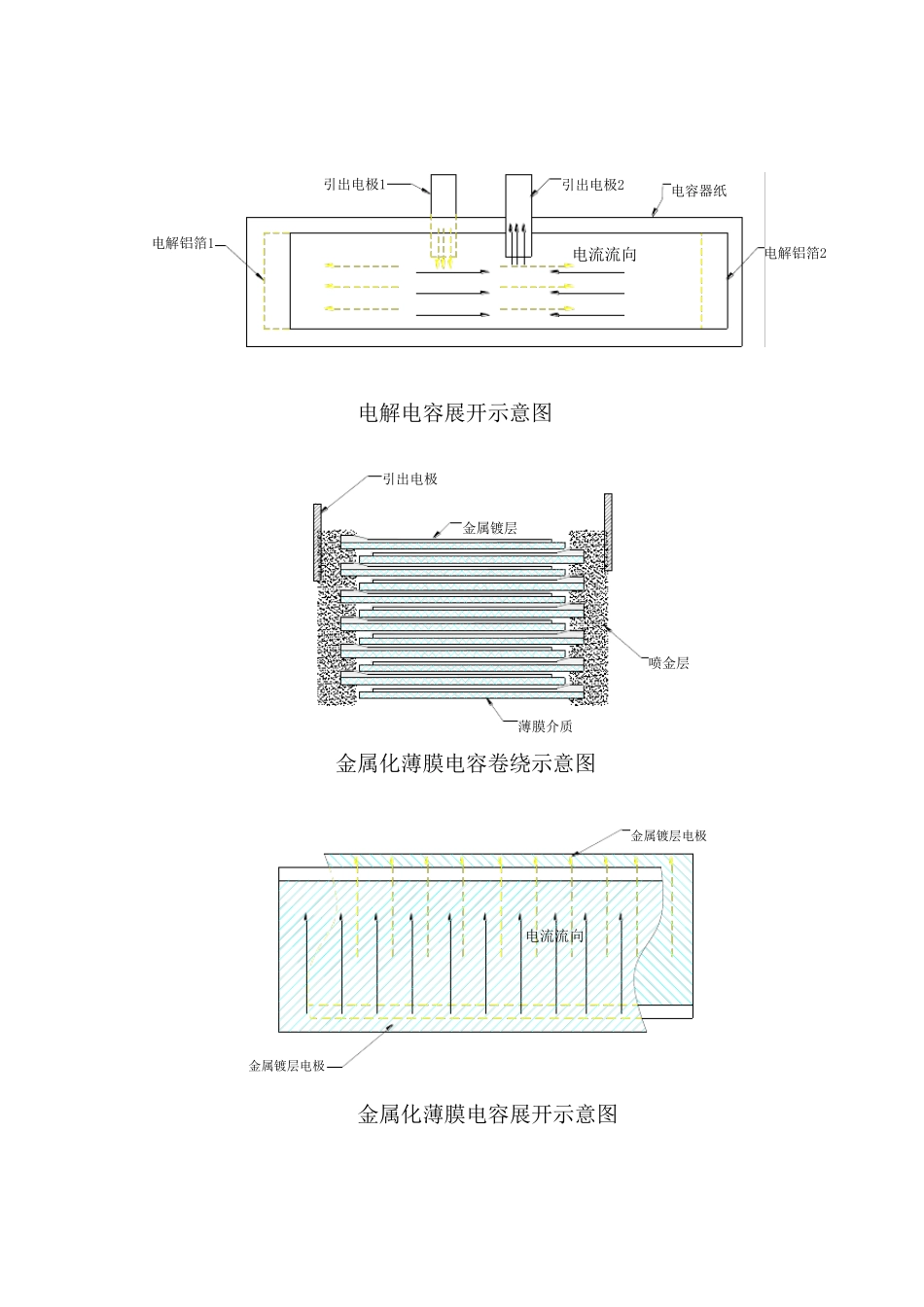

EACO DC-LINK 电容简介 一、 薄膜电容与电解电容的性能比较 薄膜电容以其优越的电性能在高压大功率电力电子设备中得以广泛应用，特别在 DC-LINK 这个应用场合，薄膜电容与电解电容相比较具有高纹波电流承受能力、耐高压、低 ESR 和 ESL、长寿命、干式防爆、无极性和高频特性好等优越的电气性能，在高压大功率电力电子设备中 DC-LINK 应用薄膜电容替代电解电容是一种趋势。 下面对薄膜电容和电解电容作一分析比较： 1、电性能（从产品设计及结构上进行分析） 电解电容采用的是隐箔式有感卷绕结构，而薄膜电容采用的是金属化薄膜无感卷绕结构，如下图所示： 电解电容卷绕示意图 电解铝箔引出电容器纸 电解电容展开示意图 金属化薄膜电容卷绕示意图 金属化薄膜电容展开示意图 电解铝箔1引出电极1电容器纸电解铝箔2电流流向引出电极2引出电极薄膜介质喷金层金属镀层金属镀层电极金属镀层电极电流流向 从上面的电解电容和薄膜电容的结构示意图可以看出：电解电容属有感式卷绕，电流的流向路程远（等于电解铝箔的长度），造成电解电容的ESL 和ESR 较大，所以在经受大的纹波电流时发热严重；而薄膜电容采用的是无感式卷绕，电流的流向路程短（等于薄膜的宽度），薄膜电容的ESL 和ESR 极小，所以能承受大的纹波电流而不发热。 2、寿命对比 电解电容的寿命一般只有2000~3000 小时，而长寿命的也只有5000~6000 小时，而且容易发生漏液和存在保质期；而薄膜电容寿命一般是100000 小时以上，而且是干式和无保质期限；下面是薄膜电容的寿命曲线图： 5070850.81000000060000003100000.91000000050000050000110000000100000100001.1100000020000 21001.2200000 42005501.350000 11001501.415000300501.55000100501001,00010,000100,0001,000,0000.80.911.11.21.31.41.5Vw /Vndccapacitor lifetime (hours)50℃70℃85℃ 薄膜电容的寿命曲线图 三、薄膜电容的发展趋势 1、干式替代油浸式 油浸式电容因为将油浸渍到薄膜里面，当电容发生漏液或者油发生老化时因油直接接触到薄膜及金属镀层电极，会对电容的性能产生影响，大大缩短了电容的寿命，而干式电容可以解决以上问题，而且减化了生产工艺，保证了产品的一致性。 2、电气防爆替代压力防爆 油浸式电容一般采用压力式防爆或采用内部串联熔丝的方式进行防爆，而现在国外干式薄膜电容一般采用更为先进的电气式防爆，即采用网状安全膜，而电气式防爆比压力式防爆和内部串...
