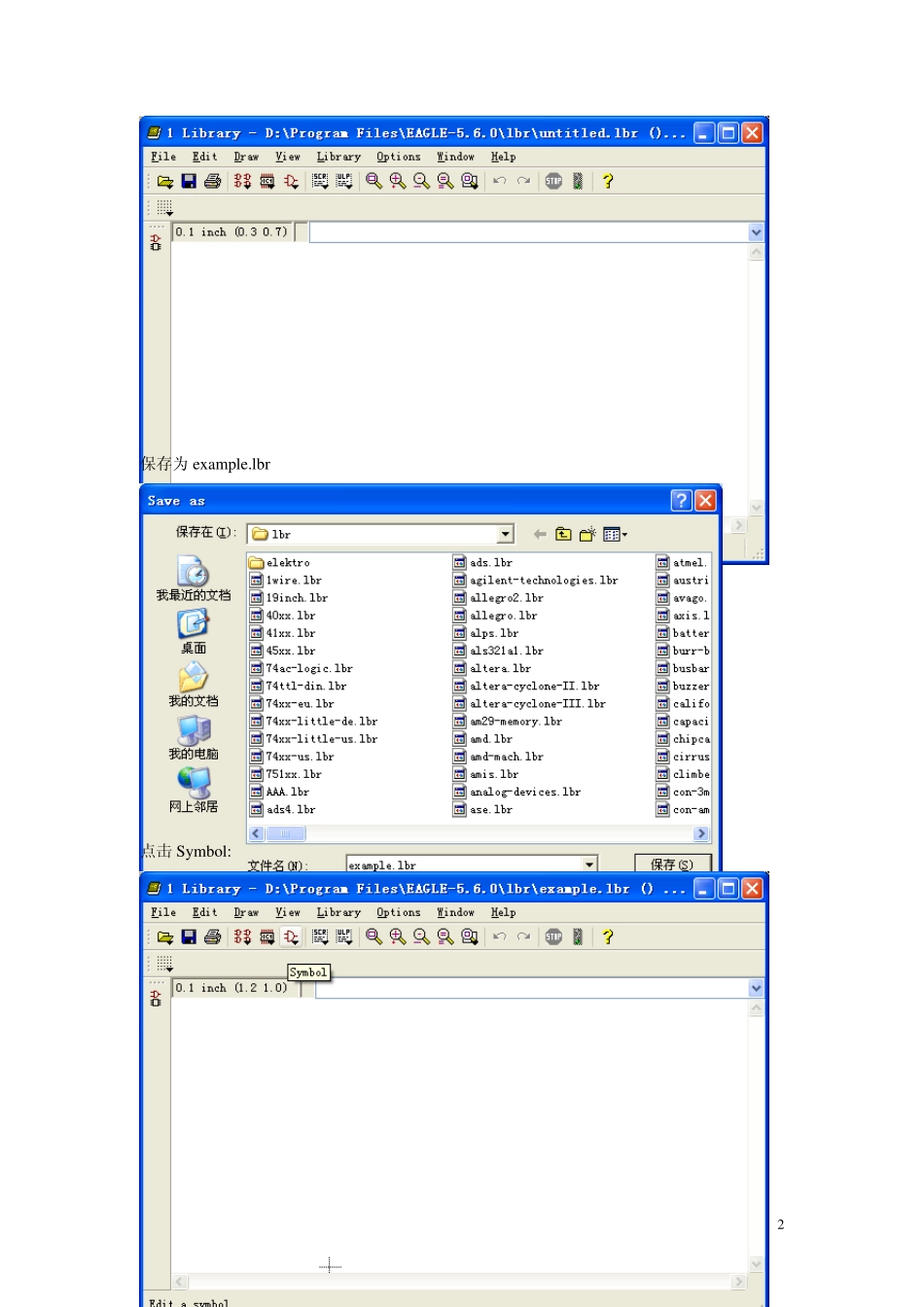

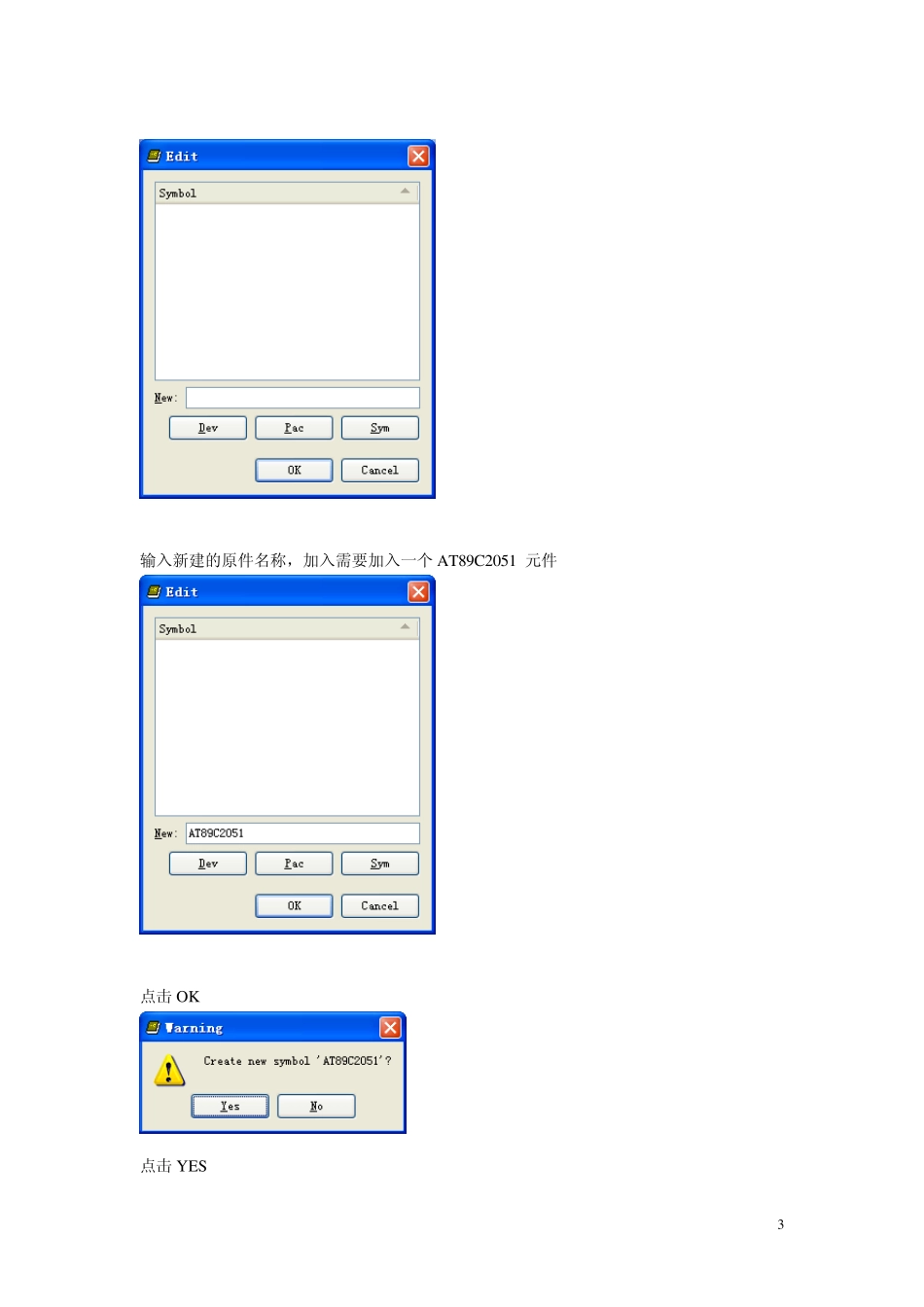

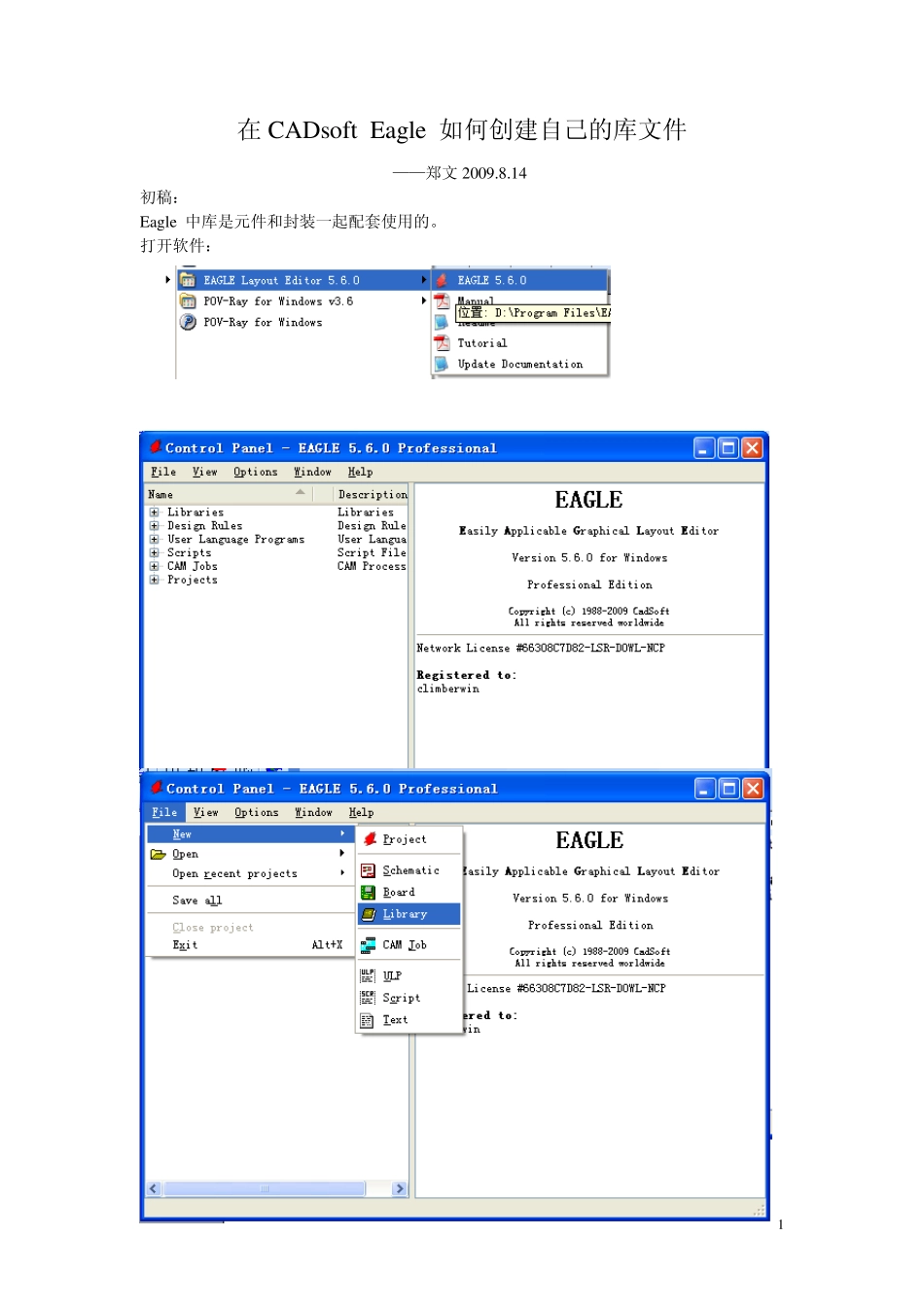

1在 CADsoft Eagle 如何创建自己的库文件 ——郑文 2009.8.14 初稿: Eagle 中库是元件和封装一起配套使用的。 打开软件: 2 保存为 ex ample.lbr 点击 Sy mbol: 3 输入新建的原件名称,加入需要加入一个 AT89C2051 元件 点击 OK 点击 YES 4 这个是从其他库里复制过来的,也可以自己制作 从其他库里复制过来修改比较方便具体如下:打开库文件 点击 Symbol 5 点击全选 按动左键 拖动鼠标选中元件 6 按下CTRL+COPY 就复制了元件 ,可以粘贴到其他库文件中去。如果要测试是否成功复制,可以点击 PASTE 来完成粘贴,可以在当前库文件中复制整体元件。 点击粘贴 7 点击鼠标左键 放下元件 点击PACKAGE 8 点击DEV ICE 9 点击NEW 10 点击A D D 点击O K ,元件库就添加进来了 11 点击Description 填写一些信息,可以用 AT89C2051.PDF 上复制过来一些参数 双击DIL20 出现以下对话框,就是需要原理图和 PCB 的库文件引脚需要对应起来 12 查看数据手册 点击Connect进行连接 连接好以后 13点击OK 点击Prefix ,添加元件的前缀 为 IC 如果一个元件库对应不同的封装,可以选择 NEW 再添加一个封装 保存文件 这样就做好一个库文件了 打开一个应用程序,点击LIBRARY 点击USE 找到刚才新建的 ex ample.lbr 文件 14点击打开 点击A D D 找到添加的库文件 点击放置元件 15导入 PCB 后 生成 3D 的效果图
