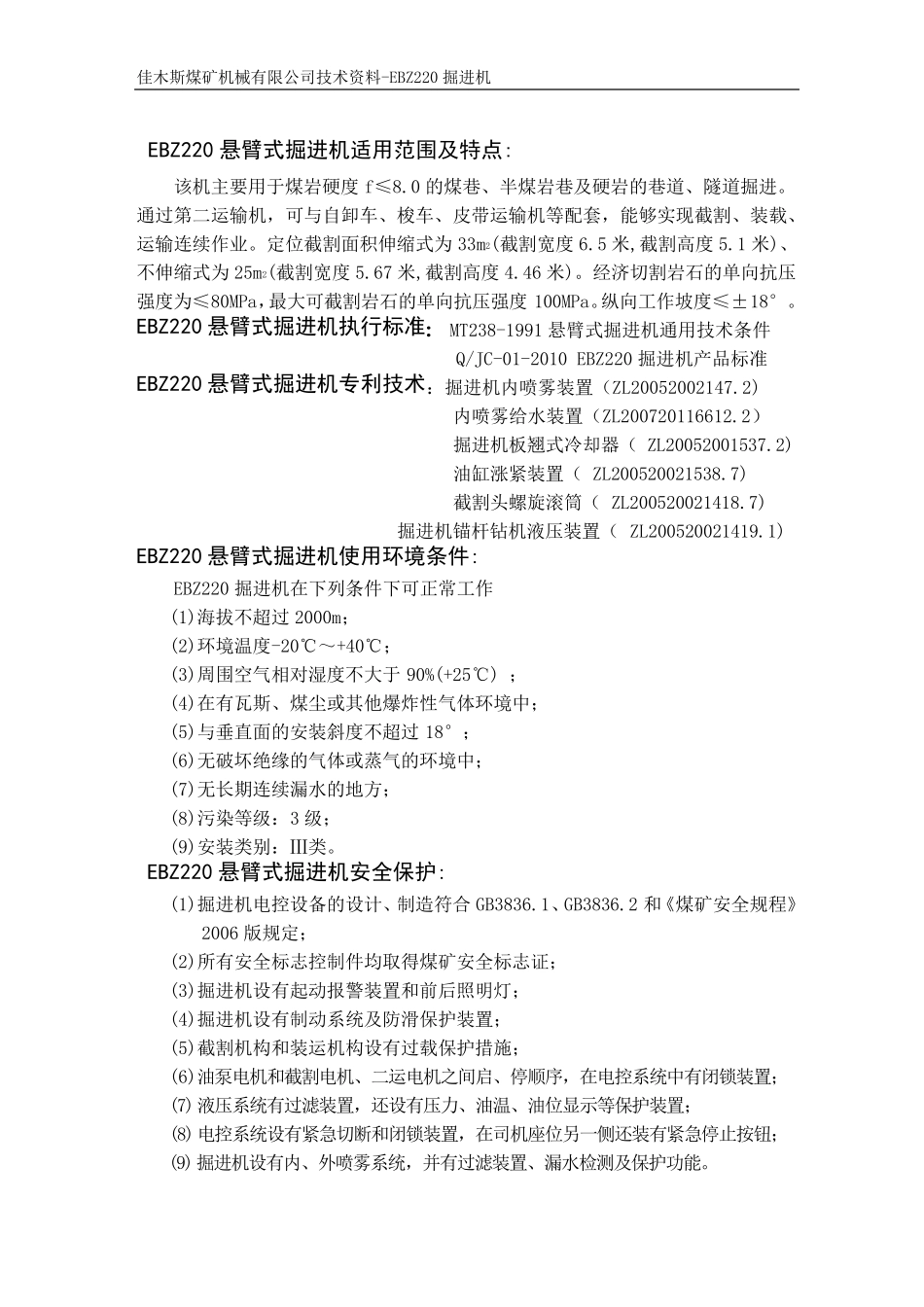

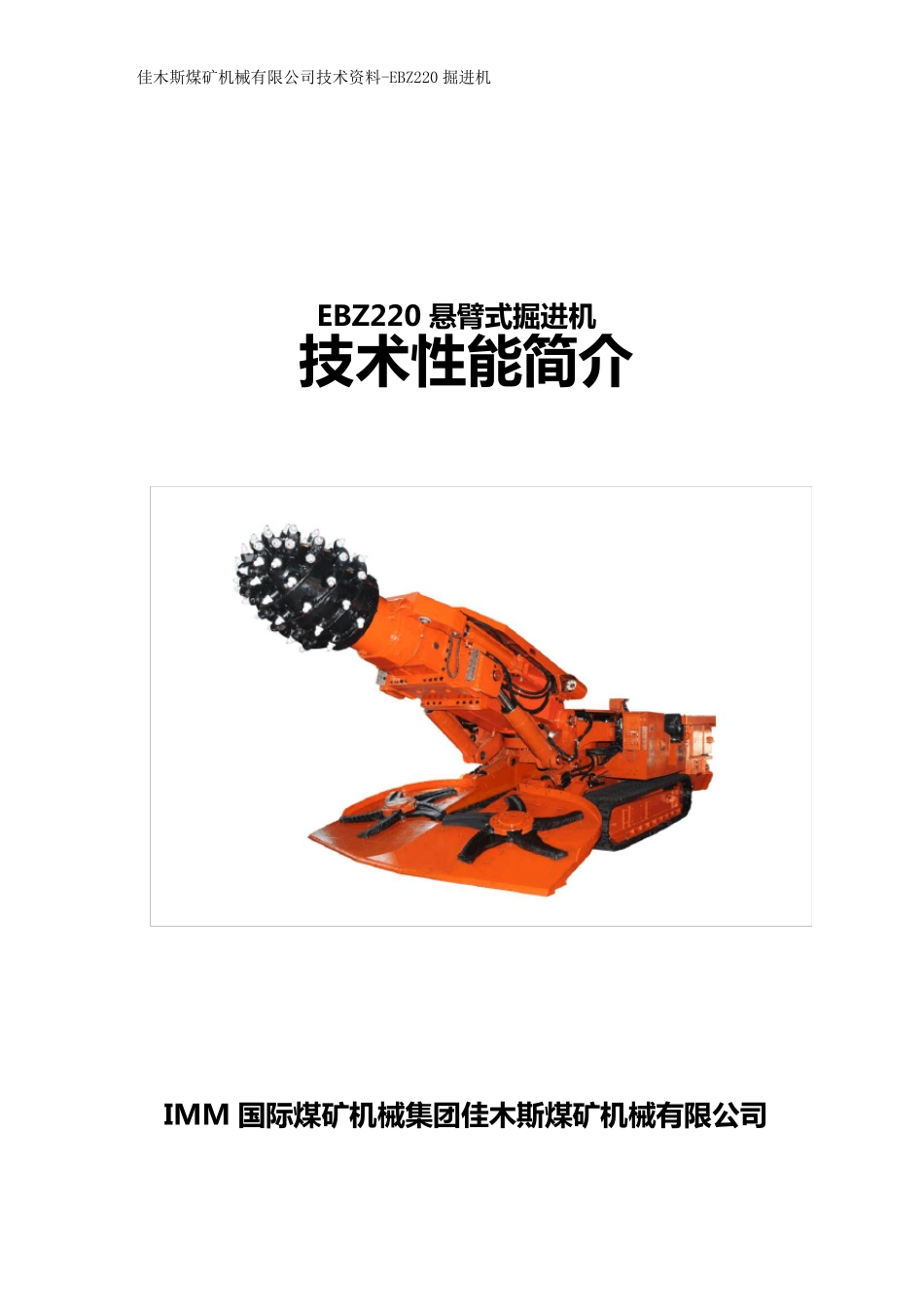

佳木斯煤矿机械有限公司技术资料-EBZ220 掘进机 EBZ220 悬 臂 式 掘 进 机 技 术 性 能 简 介 IMM 国际煤矿机 械集团佳木斯煤矿机 械有限公司 佳木斯煤矿机械有限公司技术资料-EBZ220 掘进机 EBZ220 悬臂式掘进机适用范围及特点: 该机主要用于煤岩硬度f≤8.0 的煤巷、半煤岩巷及硬岩的巷道、隧道掘进。通过第二运输机，可与自卸车、梭车、皮带运输机等配套，能够实现截割、装载、运输连续作业。定位截割面积伸缩式为33m2(截割宽度6.5 米,截割高度5.1 米)、不伸缩式为25m2(截割宽度5.67 米,截割高度4.46 米)。经济切割岩石的单向抗压强度为≤80MPa，最大可截割岩石的单向抗压强度100MPa。纵向工作坡度≤±18°。 EBZ220 悬臂式掘进机执行标准: MT238-1991 悬臂式掘进机通用技术条件 Q/JC-01-2010 EBZ220 掘进机产品标准 EBZ220 悬臂式掘进机专利技术：掘进机内喷雾装置（ZL20052002147.2) 内喷雾给水装置（ZL200720116612.2） 掘进机板翘式冷却器（ ZL20052001537.2) 油缸涨紧装置（ ZL200520021538.7) 截割头螺旋滚筒（ ZL200520021418.7) 掘进机锚杆钻机液压装置（ ZL200520021419.1) EBZ220 悬臂式掘进机使用环境条件: EBZ220 掘进机在下列条件下可正常工作 (1)海拔不超过2000m； (2)环境温度-20℃～+40℃； (3)周围空气相对湿度不大于90%(+25℃) ； (4)在有瓦斯、煤尘或其他爆炸性气体环境中； (5)与垂直面的安 装斜 度不超过18°； (6)无 破 坏 绝 缘 的气体或蒸 气的环境中； (7)无 长 期 连续漏 水的地 方 ； (8)污 染 等级 ：3 级 ； (9)安 装类 别 ：Ⅲ 类 。 EBZ220 悬臂式掘进机安全保护: (1)掘进机电 控 设 备 的设 计 、制 造 符 合 GB3836.1、GB3836.2 和 《 煤矿安 全 规 程 》2006 版 规 定； (2)所 有安 全 标志 控 制 件均 取 得 煤矿安 全 标志 证 ； (3)掘进机设 有起 动 报 警 装置和 前 后 照 明 灯 ； (4)掘进机设 有制 动 系 统 及防 滑 保 护 装置； (5)截割机构 和 装运机构 设 有过载保 护 措 施 ； (6)油泵 电 机和 截割电 机、二运电 机之 间 启 、停 顺 序 ，在电 控 系 统 中有闭 锁 装置； (7)液压系 统 有过滤 装置，还 设 有压力 、油温、油位显 示 等保 护 装置； (8)电 控 系 统 设 有紧急 切断 和 闭 锁...
