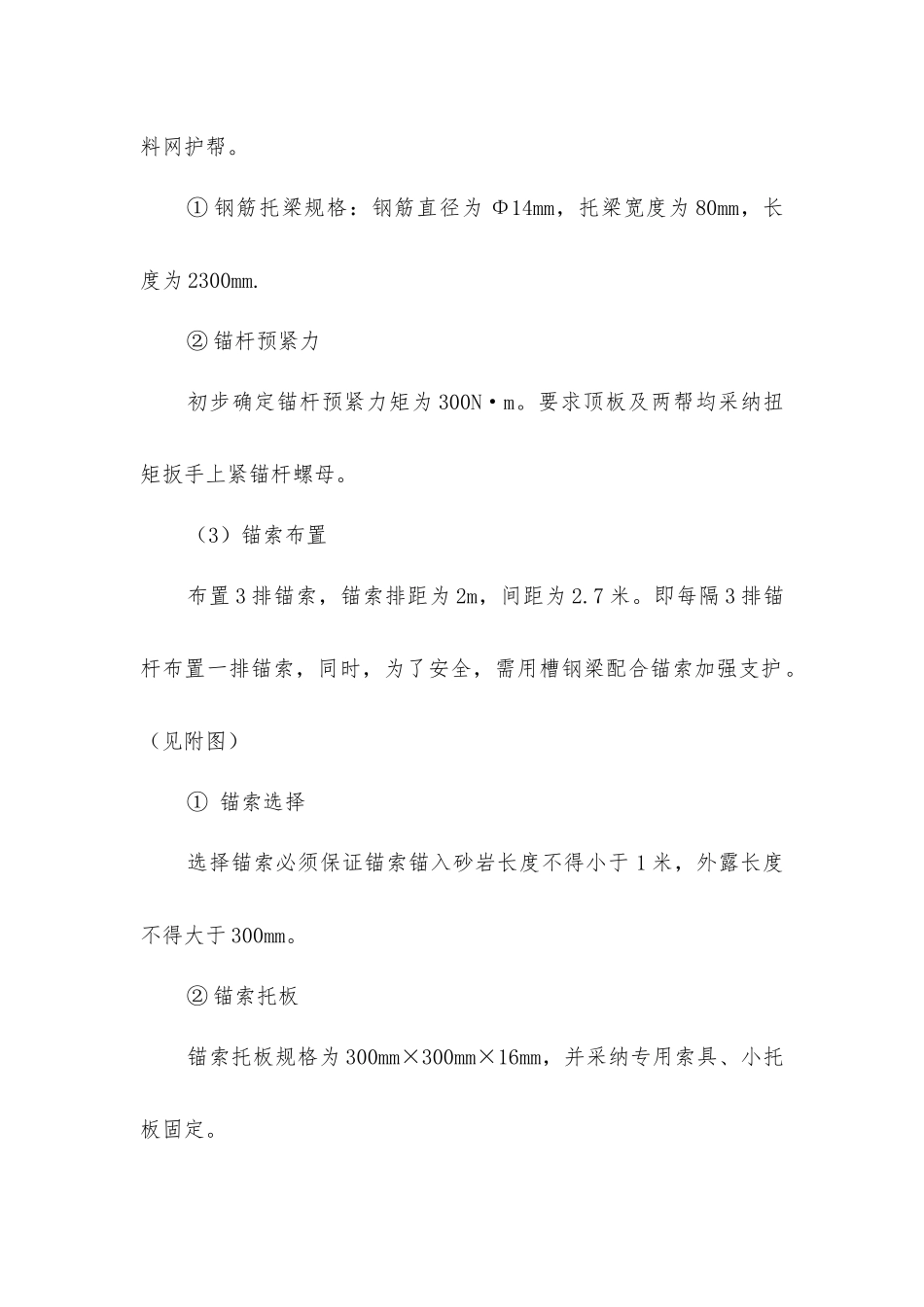

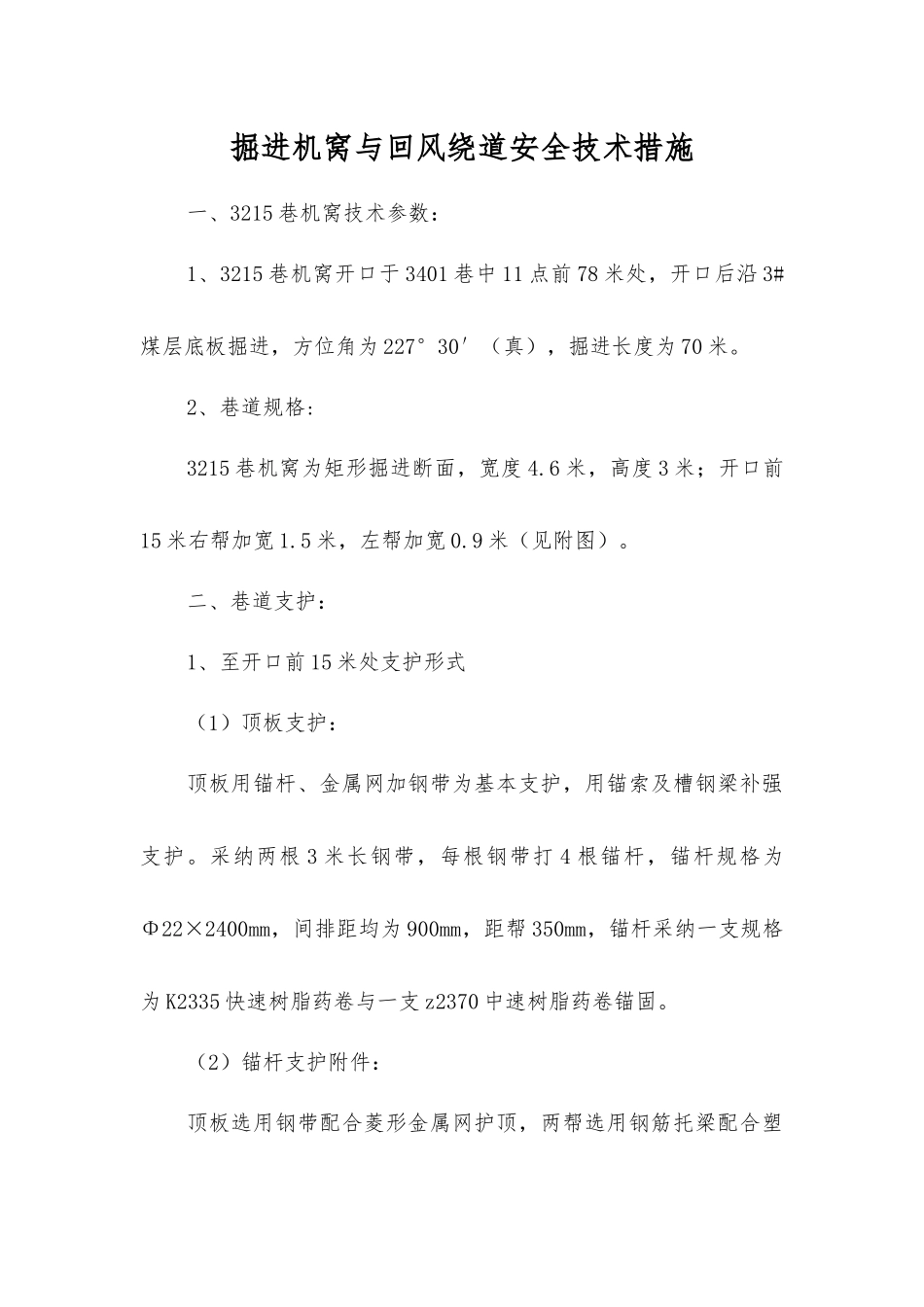

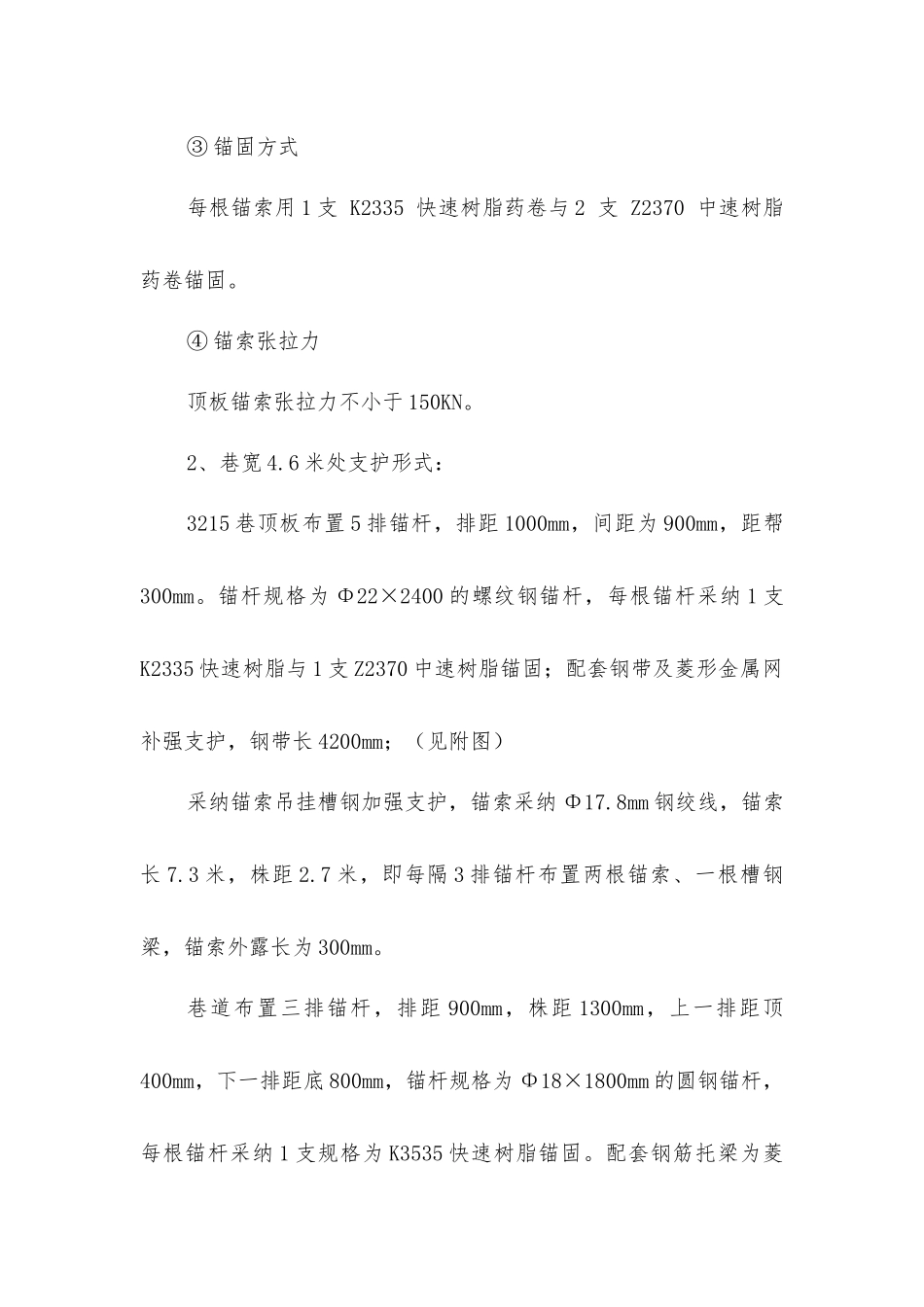

掘进机窝与回风绕道安全技术措施一、3215 巷机窝技术参数：1、3215 巷机窝开口于 3401 巷中 11 点前 78 米处，开口后沿 3#煤层底板掘进，方位角为 227°30′（真），掘进长度为 70 米。2、巷道规格:3215 巷机窝为矩形掘进断面，宽度 4.6 米，高度 3 米；开口前15 米右帮加宽 1.5 米，左帮加宽 0.9 米（见附图）。二、巷道支护：1、至开口前 15 米处支护形式（1）顶板支护：顶板用锚杆、金属网加钢带为基本支护，用锚索及槽钢梁补强支护。采纳两根 3 米长钢带，每根钢带打 4 根锚杆，锚杆规格为Φ22×2400mm，间排距均为 900mm，距帮 350mm，锚杆采纳一支规格为 K2335 快速树脂药卷与一支 z2370 中速树脂药卷锚固。（2）锚杆支护附件：顶板选用钢带配合菱形金属网护顶，两帮选用钢筋托梁配合塑料网护帮。① 钢筋托梁规格：钢筋直径为 Φ14mm，托梁宽度为 80mm，长度为 2300mm.② 锚杆预紧力初步确定锚杆预紧力矩为 300N·m。要求顶板及两帮均采纳扭矩扳手上紧锚杆螺母。（3）锚索布置布置 3 排锚索，锚索排距为 2m，间距为 2.7 米。即每隔 3 排锚杆布置一排锚索，同时，为了安全，需用槽钢梁配合锚索加强支护。（见附图）① 锚索选择选择锚索必须保证锚索锚入砂岩长度不得小于 1 米，外露长度不得大于 300mm。② 锚索托板锚索托板规格为 300mm×300mm×16mm，并采纳专用索具、小托板固定。③ 锚固方式每根锚索用 1 支 K2335 快速树脂药卷与 2 支 Z2370 中速树脂药卷锚固。④ 锚索张拉力顶板锚索张拉力不小于 150KN。2、巷宽 4.6 米处支护形式：3215 巷顶板布置 5 排锚杆，排距 1000mm，间距为 900mm，距帮300mm。锚杆规格为 Φ22×2400 的螺纹钢锚杆，每根锚杆采纳 1 支K2335 快速树脂与 1 支 Z2370 中速树脂锚固；配套钢带及菱形金属网补强支护，钢带长 4200mm；（见附图）采纳锚索吊挂槽钢加强支护，锚索采纳 Φ17.8mm 钢绞线，锚索长 7.3 米，株距 2.7 米，即每隔 3 排锚杆布置两根锚索、一根槽钢梁，锚索外露长为 300mm。巷道布置三排锚杆，排距 900mm，株距 1300mm，上一排距顶400mm，下一排距底 800mm，锚杆规格为 Φ18×1800mm 的圆钢锚杆，每根锚杆采纳 1 支规格为 K3535 快速树脂锚固。配套钢筋托梁为菱形金属网，钢筋托梁 Φ14mm，托梁宽度为 80mm，长度 2300mm。顶板破裂区域视情况采纳锚索悬吊槽钢或架工字钢棚加强支护。三、3...
