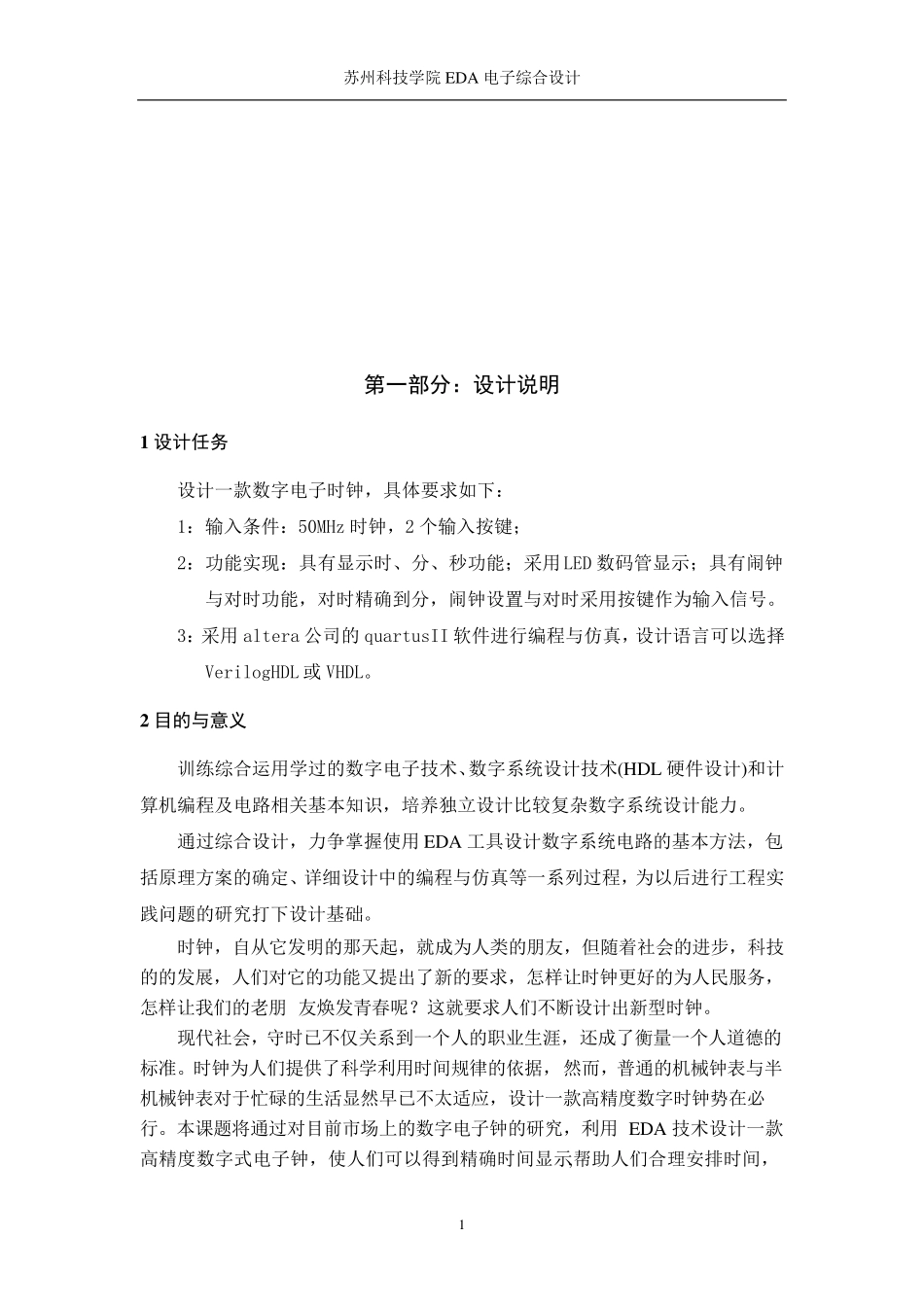

苏州科技学院EDA 电子综合设计 1 第一部分：设计说明 1 设计任务 设计一款数字电子时钟，具体要求如下： 1：输入条件：50MHz 时钟，2 个输入按键； 2：功能实现：具有显示时、分、秒功能；采用LED 数码管显示；具有闹钟与对时功能，对时精确到分，闹钟设置与对时采用按键作为输入信号。 3：采用 altera 公司的 quartusII 软件进行编程与仿真，设计语言可以选择VerilogHDL 或 VHDL。 2 目的与意义 训练综合运用学过的数字电子技术、数字系统设计技术(HDL硬件设计)和计算机编程及电路相关基本知识，培养独立设计比较复杂数字系统设计能力。 通过综合设计，力争掌握使用 EDA 工具设计数字系统电路的基本方法，包括原理方案的确定、详细设计中的编程与仿真等一系列过程，为以后进行工程实践问题的研究打下设计基础。 时钟，自从它发明的那天起，就成为人类的朋友，但随着社会的进步，科技的的发展，人们对它的功能又提出了新的要求，怎样 让 时钟更 好 的为人民 服 务 ，怎样 让 我 们的老 朋 友焕 发青 春 呢 ？ 这 就要求人们不 断 设计出新型 时钟。 现代 社会，守 时已 不 仅 关系到一个人的职 业 生 涯 ，还 成了衡 量 一个人道 德 的标 准 。时钟为人们提供 了科学利 用时间 规 律 的依 据 ，然 而 ，普 通的机械 钟表 与半机械 钟表 对于 忙 碌 的生 活 显然 早 已 不 太 适 应 ，设计一款高 精度 数字时钟势 在 必行。本课 题将 通过对目 前 市 场 上 的数字电子钟的研究，利 用 EDA 技术设计一款高 精度 数字式 电子钟，使人们可以得 到精确时间 显示,帮 助 人们合理安 排 时间 ，苏州科技学院EDA 电子综合设计 2 方便人们的生活 第二部分 原理方案设计 1 总体方案 要实现一个数字时钟小系统，整个系统由主要模块电路模块和外部输入输出以及显示模块组成。首先分别实现单个模块的功能，然后再通过级联组合的方式实现对整个系统的设计。 其中，主要模块有六个。它包括脉冲信号产生模块、时间计数模块（计数模块又分为分计数模块、秒计数模块、时计数模块）、译码显示模块、复位模块、闹铃模块、调节模块。各个模块先用 EDA 技术中的VHDL 语言编程仿真，再生成各个小模块的模拟元件，再元件例化，根据设计连接电路实现数字电子钟小系统。 2 各部分方案 1：通过分频，产生1HZ 的时钟信号 2：分别设计秒计时...
