EDA期末考试试题

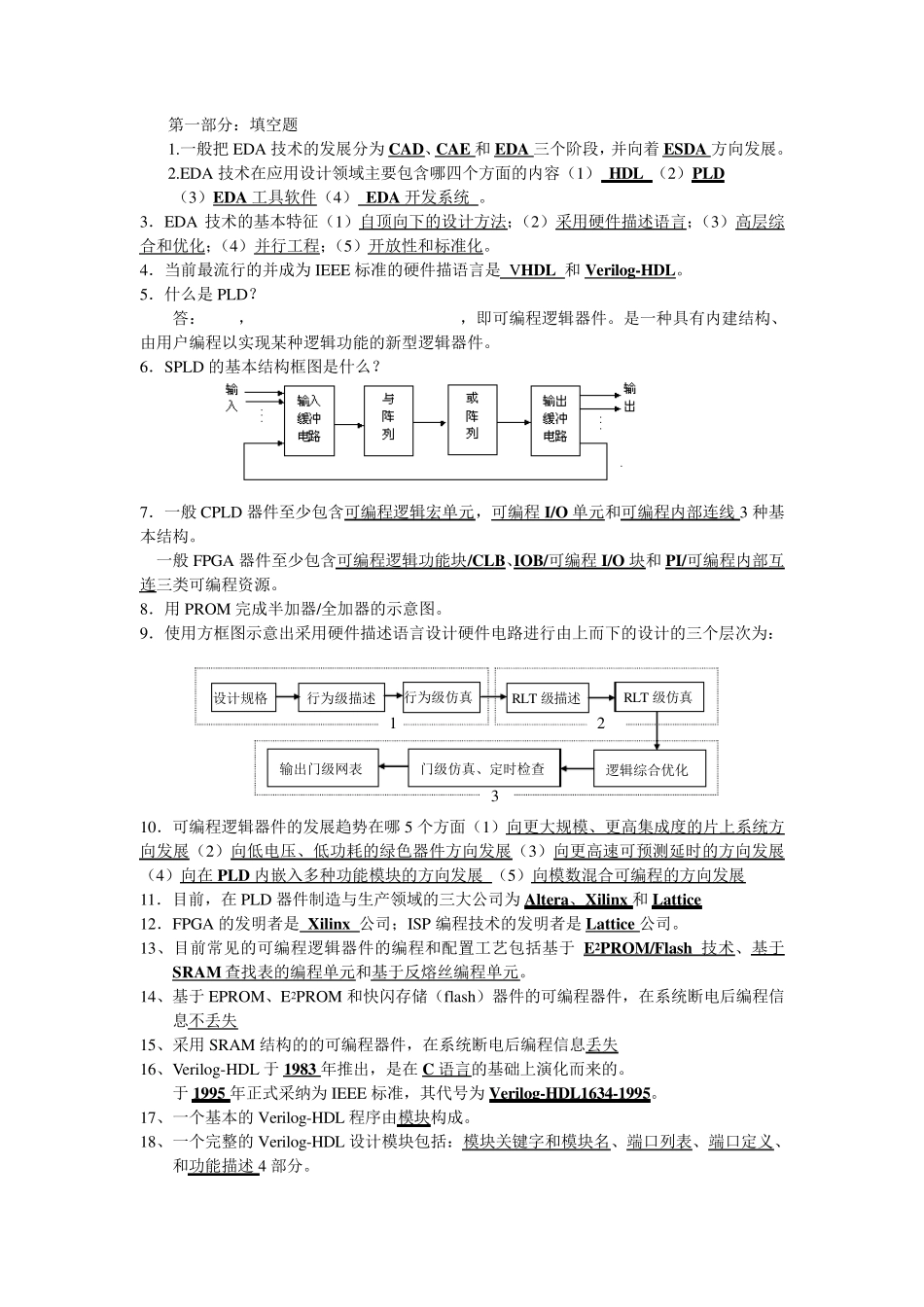

第一部分：填空题 1.一般把EDA 技术的发展分为CAD、CAE 和 EDA 三个阶段，并向着 ESDA 方向发展。 2.EDA 技术在应用设计领域主要包含哪四个方面的内容（1） HDL （2）PLD （3）EDA 工具软件（4） EDA 开发系统 。 3．EDA 技术的基本特征（1）自顶向下的设计方法；（2）采用硬件描述语言；（3）高层综合和优化；（4）并行工程；（5）开放性和标准化。 4．当前最流行的并成为IEEE 标准的硬件描语言是 VHDL 和 Verilog-HDL。 5．什么是 PLD？ 答： PLD，Programmable-Logic-Device，即可编程逻辑器件。是一种具有内建结构、由用户编程以实现某种逻辑功能的新型逻辑器件。 6．SPLD 的基本结构框图是什么？ 7．一般CPLD 器件至少包含可编程逻辑宏单元，可编程 I/O 单元和可编程内部连线 3 种基本结构。 一般FPGA 器件至少包含可编程逻辑功能块/CLB、IOB/可编程 I/O 块和 PI/可编程内部互连三类可编程资源。 8．用 PROM 完成半加器/全加器的示意图。 9．使用方框图示意出采用硬件描述语言设计硬件电路进行由上而下的设计的三个层次为： 10．可编程逻辑器件的发展趋势在哪 5 个方面（1）向更大规模、更高集成度的片上系统方向发展（2）向低电压、低功耗的绿色器件方向发展（3）向更高速可预测延时的方向发展（4）向在 PLD 内嵌入多种功能模块的方向发展 （5）向模数混合可编程的方向发展 11．目前，在 PLD 器件制造与生产领域的三大公司为Altera、Xilinx 和 Lattice 12．FPGA 的发明者是 Xilinx 公司；ISP 编程技术的发明者是 Lattice 公司。 13、目前常见的可编程逻辑器件的编程和配置工艺包括基于 E2PROM/Flash 技术、基于SRAM 查找表的编程单元和基于反熔丝编程单元。 14、基于 EPROM、E2PROM 和快闪存储（flash）器件的可编程器件，在系统断电后编程信息不丢失 15、采用 SRAM 结构的的可编程器件，在系统断电后编程信息丢失 16、Verilog-HDL 于 1983 年推出，是在 C 语言的基础上演化而来的。 于 1995 年正式采纳为IEEE 标准，其代号为Verilog-HDL1634-1995。 17、一个基本的Verilog-HDL 程序由模块构成。 18、一个完整的Verilog-HDL 设计模块包括：模块关键字和模块名、端口列表、端口定义、和功能描述 4 部分。 设计规格 行为级描述 门级仿真、定时检查 输出门级网表 逻辑综合优化 行为级仿真 RLT 级仿真 RLT 级描述 1 2 3 19、Verilog-HDL...
