EDI技术介绍、设计参数及运行

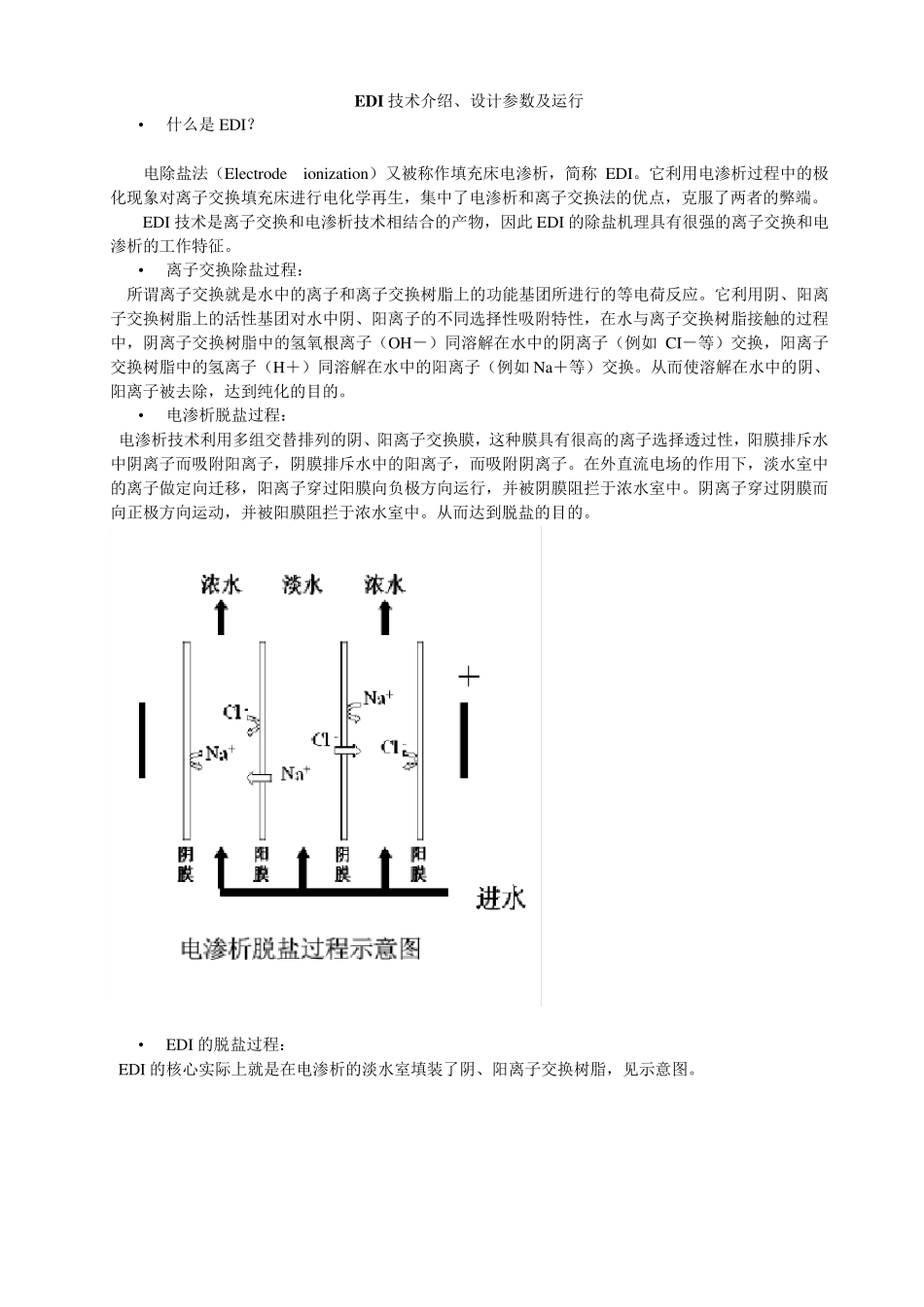

EDI技术介绍、设计参数及运行_第1页
1/11

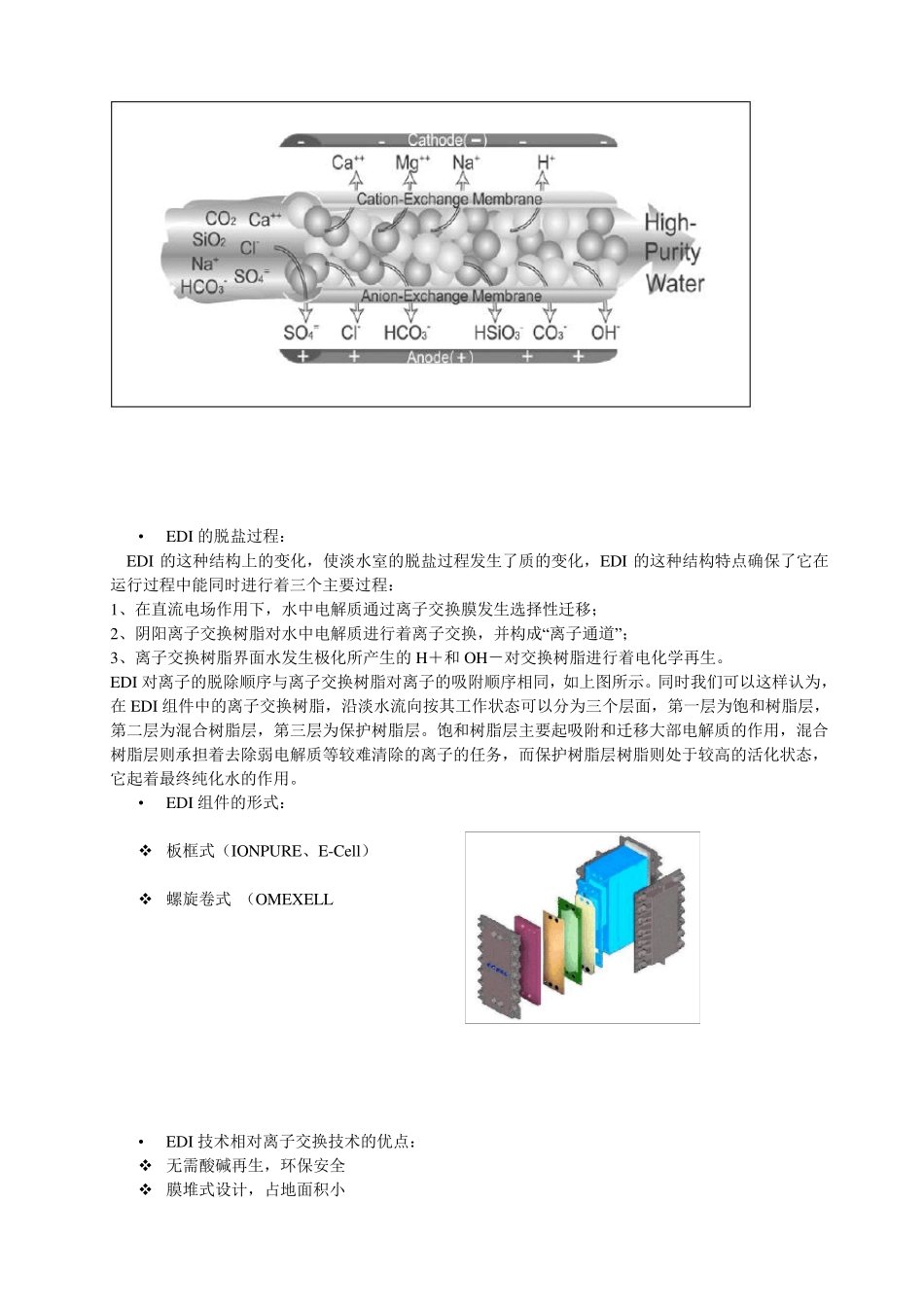

EDI技术介绍、设计参数及运行_第2页
2/11

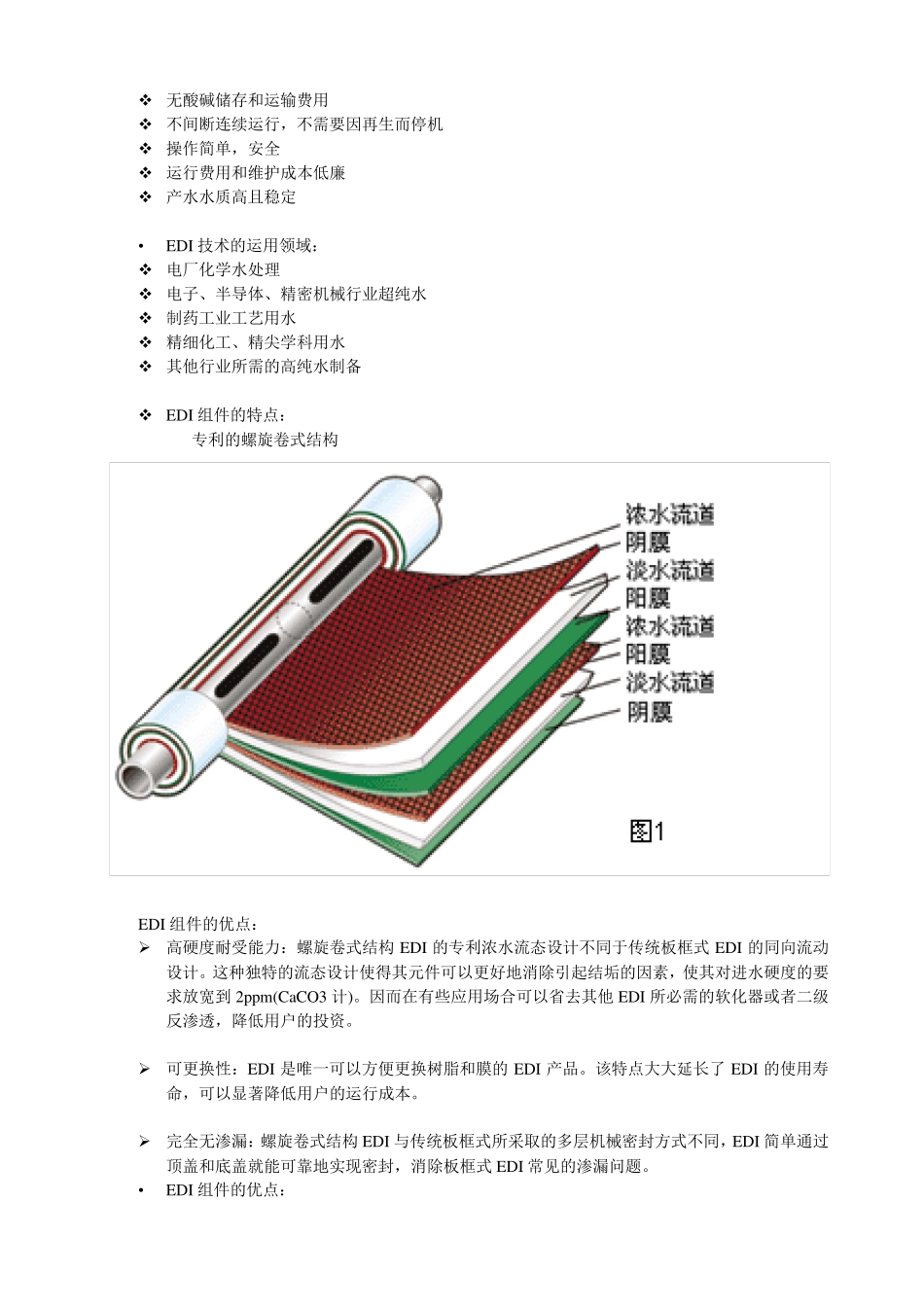

EDI技术介绍、设计参数及运行_第3页
3/11
EDI技术介绍、设计参数及运行 • 什么是 EDI? 电除盐法(Electrode ioniz ation)又被称作填充床电渗析,简称 EDI。它利用电渗析过程中的极化现象对离子交换填充床进行电化学再生,集中了电渗析和离子交换法的优点,克服了两者的弊端。 EDI 技术是离子交换和电渗析技术相结合的产物,因此 EDI 的除盐机理具有很强的离子交换和电渗析的工作特征。 • 离子交换除盐过程: 所谓离子交换就是水中的离子和离子交换树脂上的功能基团所进行的等电荷反应。它利用阴、阳离子交换树脂上的活性基团对水中阴、阳离子的不同选择性吸附特性,在水与离子交换树脂接触的过程中,阴离子交换树脂中的氢氧根离子(OH-)同溶解在水中的阴离子(例如 CI-等)交换,阳离子交换树脂中的氢离子(H+)同溶解在水中的阳离子(例如 Na+等)交换。从而使溶解在水中的阴、阳离子被去除,达到纯化的目的。 • 电渗析脱盐过程: 电渗析技术利用多组交替排列的阴、阳离子交换膜,这种膜具有很高的离子选择透过性,阳膜排斥水中阴离子而吸附阳离子,阴膜排斥水中的阳离子,而吸附阴离子。在外直流电场的作用下,淡水室中的离子做定向迁移,阳离子穿过阳膜向负极方向运行,并被阴膜阻拦于浓水室中。阴离子穿过阴膜而向正极方向运动,并被阳膜阻拦于浓水室中。从而达到脱盐的目的。 • EDI 的脱盐过程: EDI 的核心实际上就是在电渗析的淡水室填装了阴、阳离子交换树脂,见示意图。 • EDI 的脱盐过程: EDI 的这种结构上的变化,使淡水室的脱盐过程发生了质的变化,EDI 的这种结构特点确保了它在运行过程中能同时进行着三个主要过程: 1、在直流电场作用下,水中电解质通过离子交换膜发生选择性迁移; 2、阴阳离子交换树脂对水中电解质进行着离子交换,并构成“离子通道”; 3、离子交换树脂界面水发生极化所产生的H+和 OH-对交换树脂进行着电化学再生。 EDI 对离子的脱除顺序与离子交换树脂对离子的吸附顺序相同,如上图所示。同时我们可以这样认为,在EDI 组件中的离子交换树脂,沿淡水流向按其工作状态可以分为三个层面,第一层为饱和树脂层,第二层为混合树脂层,第三层为保护树脂层。饱和树脂层主要起吸附和迁移大部电解质的作用,混合树脂层则承担着去除弱电解质等较难清除的离子的任务,而保护树脂层树脂则处于较高的活化状态,它起着最终纯化水的作用。 • EDI 组件的形式: ❖ 板框式(IONPURE、E-Cell) ❖ 螺旋卷式 ...
