emc_vnx5300基本初始化配置

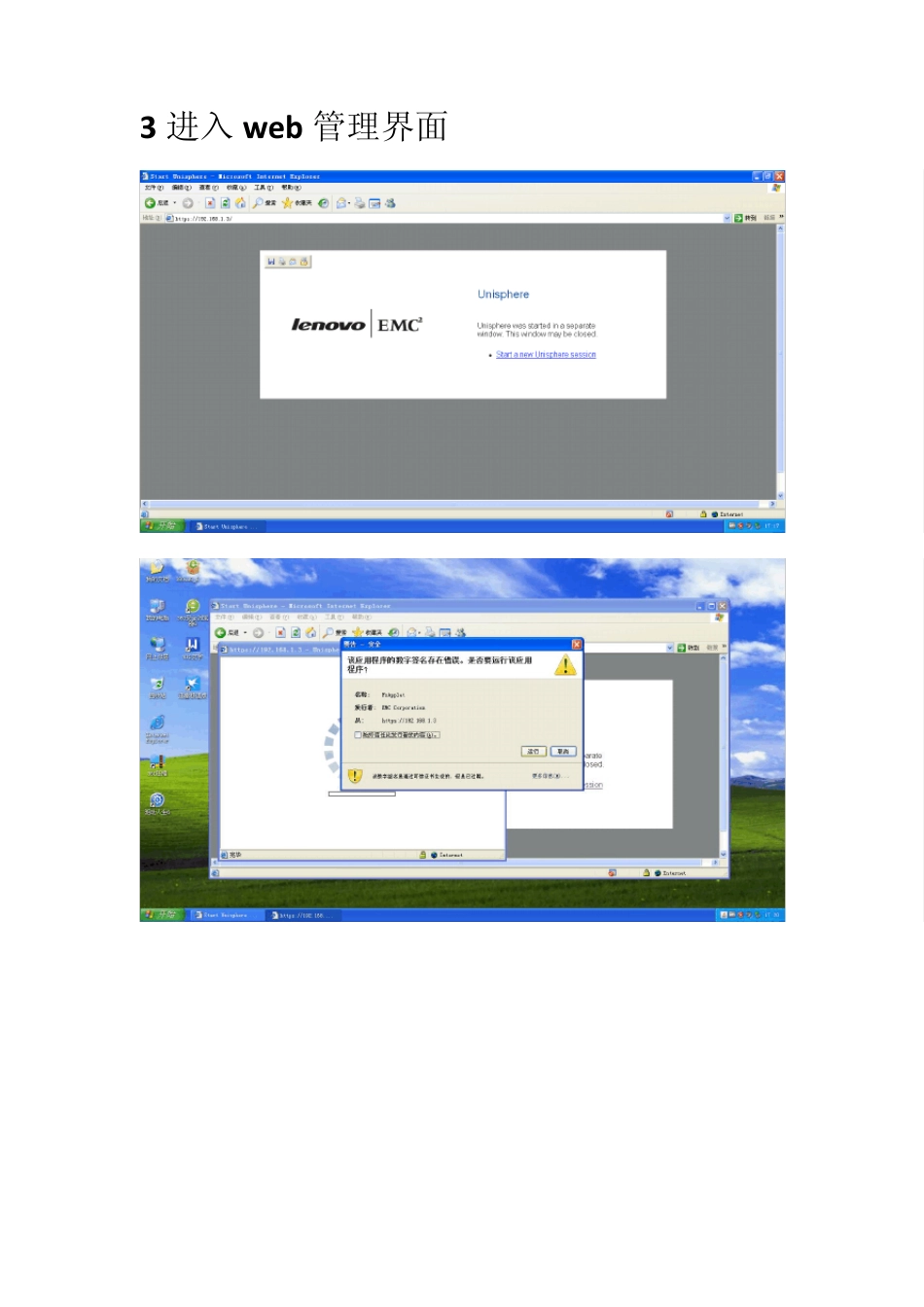

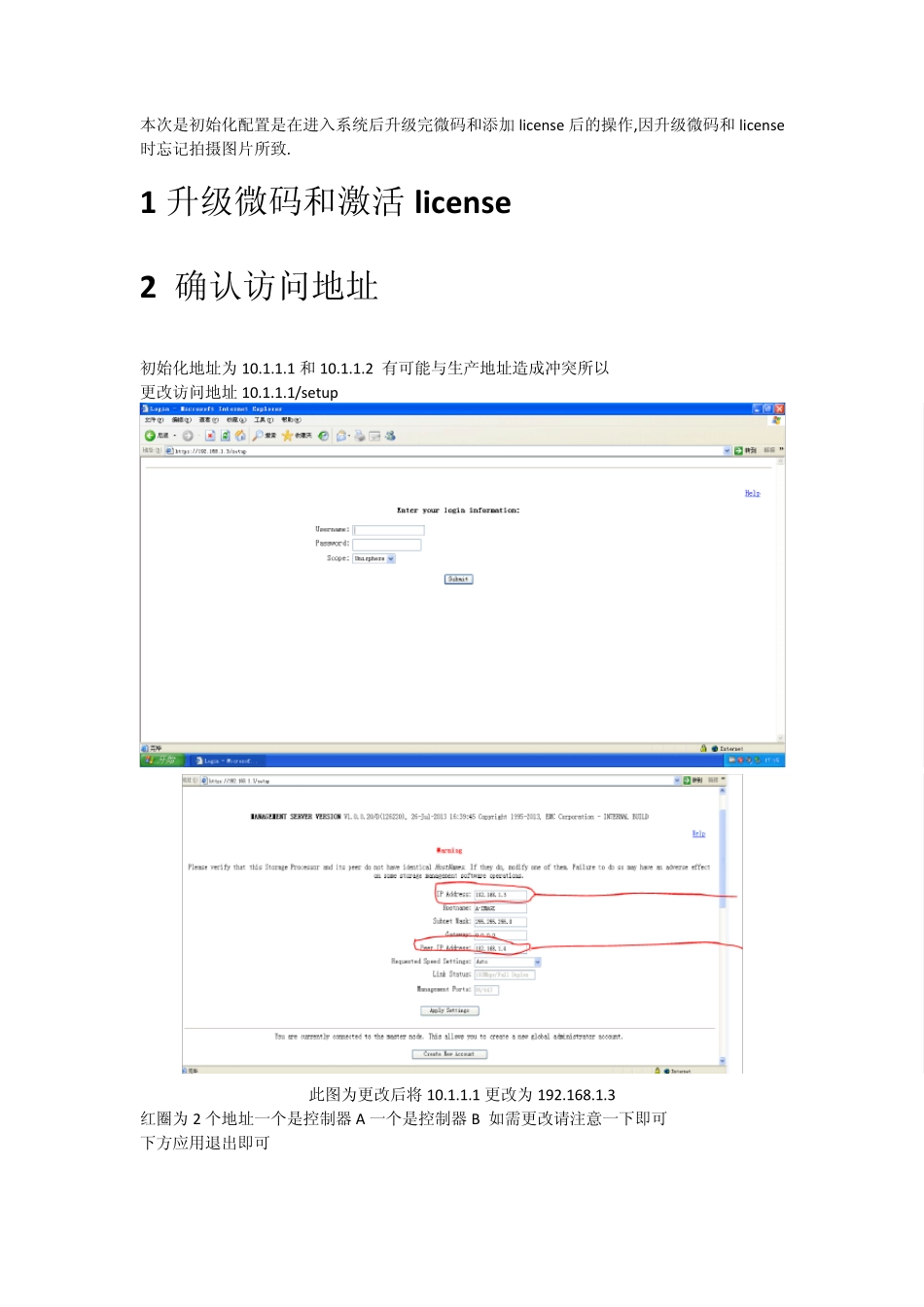

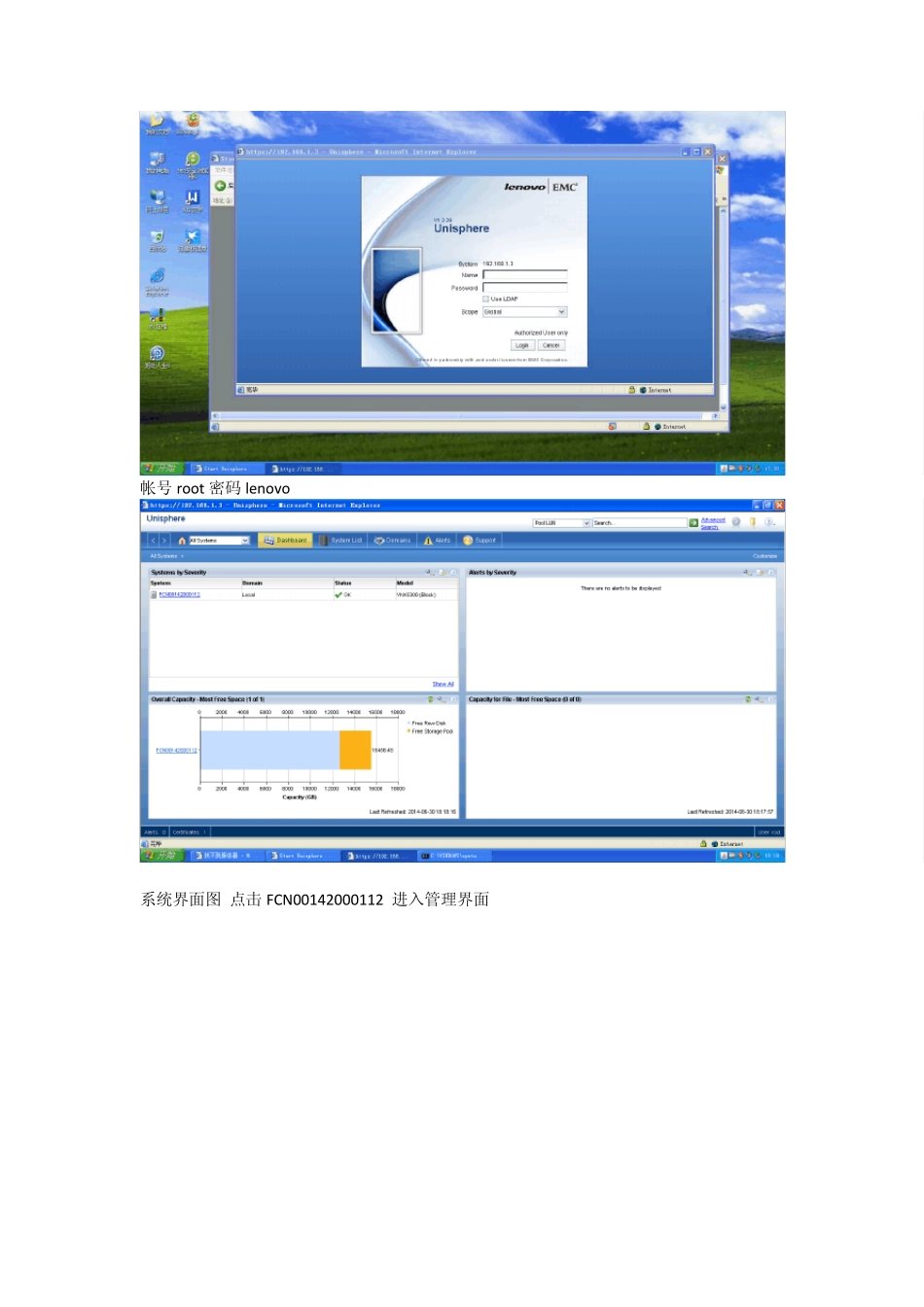

本次是初始化配置是在进入系统后升级完微码和添加license 后的操作,因升级微码和license时忘记拍摄图片所致. 1 升级微码和激活license 2 确认访问地址 初始化地址为10.1.1.1 和10.1.1.2 有可能与生产地址造成冲突所以 更改访问地址10.1.1.1/setu p 此图为更改后将10.1.1.1 更改为192.168.1.3 红圈为2 个地址一个是控制器 A 一个是控制器 B 如需更改请注意一下即可 下方应用退出即可 3 进入 w eb 管理界面 帐号root 密码lenovo 系统界面图 点击FCN00142000112 进入管理界面 显示了软件版本号和 SN 码 访问地址等 点击system-hardware-disks 查看DPE 和DAE 的硬盘数量是否正确 在当前界面上有边点击manage cache 点击sp memory 设置缓存方法 Total memory-sp usage = free memory 8192-5410=2782 分配2782M 方法使spA+write cache memory=2782 spB+write cache memory=2782 则2782\4=695.5 大于等于 696 SpA 696=SpB 696 得出 write cache memory=2782-696=2086M 点击stroage-stroage pools 点击raid grou ps 即可出现 上图是已经划分了 raid 组了 方法点击create-添加磁盘个数-选择 raid 类型 or(热备类型)添加磁盘即可完成(对了当然要记得命名哦) 点击host-Initiators- 这是没有注册 HBA 阵列卡的信息 这里是服务器到存储交换机到存储设备里 注册服务器hba 卡的信息 如何注册HBA 卡信息! 查看服务器HBA 卡信息和在服务器的位置 靠左或靠右 例如 抄录自己搭建的服务器排列 自下而上分配 IP 左右HBA 卡信息 172.41.1.16 NC01460082 左HBA: 21000024FF0E2542 右HBA: 21000024FF0E2532 172.41.1.15 NC01460084 左HBA: 21000024FF0E25DF 右HBA: 21000024FF0E248E 172.41.1.14 NC01460085 左HBA: 21000024FF0E24A7 右HBA: 21000024FF0E25EB 172.41.1.13 NC01460081 左HBA: 21000024FF0E2523 右HBA: 21000024FF0E24CE 172.41.1.12 NC01460083 左HBA: 21000024FF0E24F6 右HBA: 21000024FF0E24BC 172.41.1.11 NC01460080 左HBA: 21000024FF0E2647 右HBA: 21000024FF0E24D6 记录好信息注册即可 流程如下 当看到这些信息进行筛选 1 register 是否注册 yes 或者no 上图可以很明显看到 Failover 4 是成功 0 是未成功 很明显的可以可以看出来 当然我这是做了注册后的图 如果是未注册的可能都是0 和 n...
