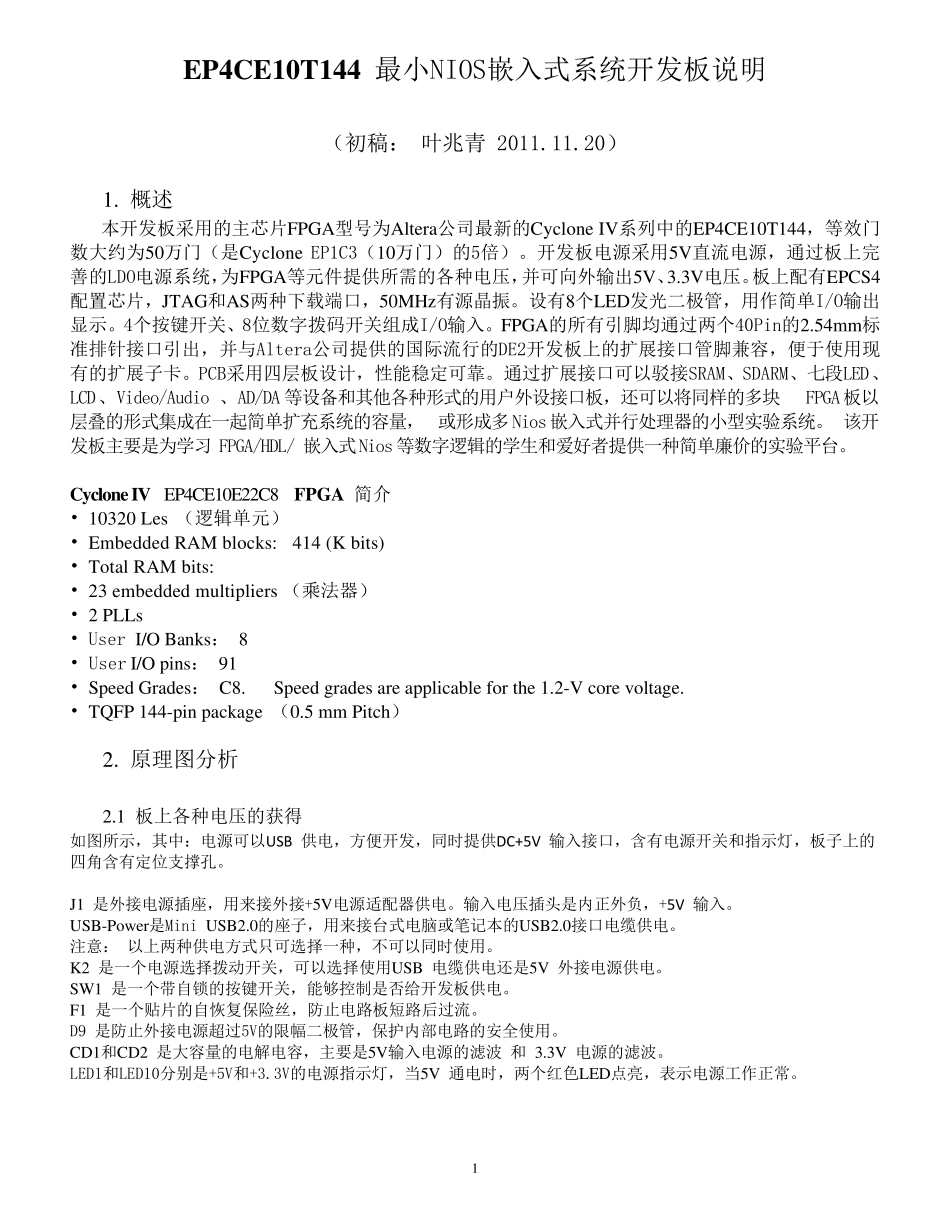

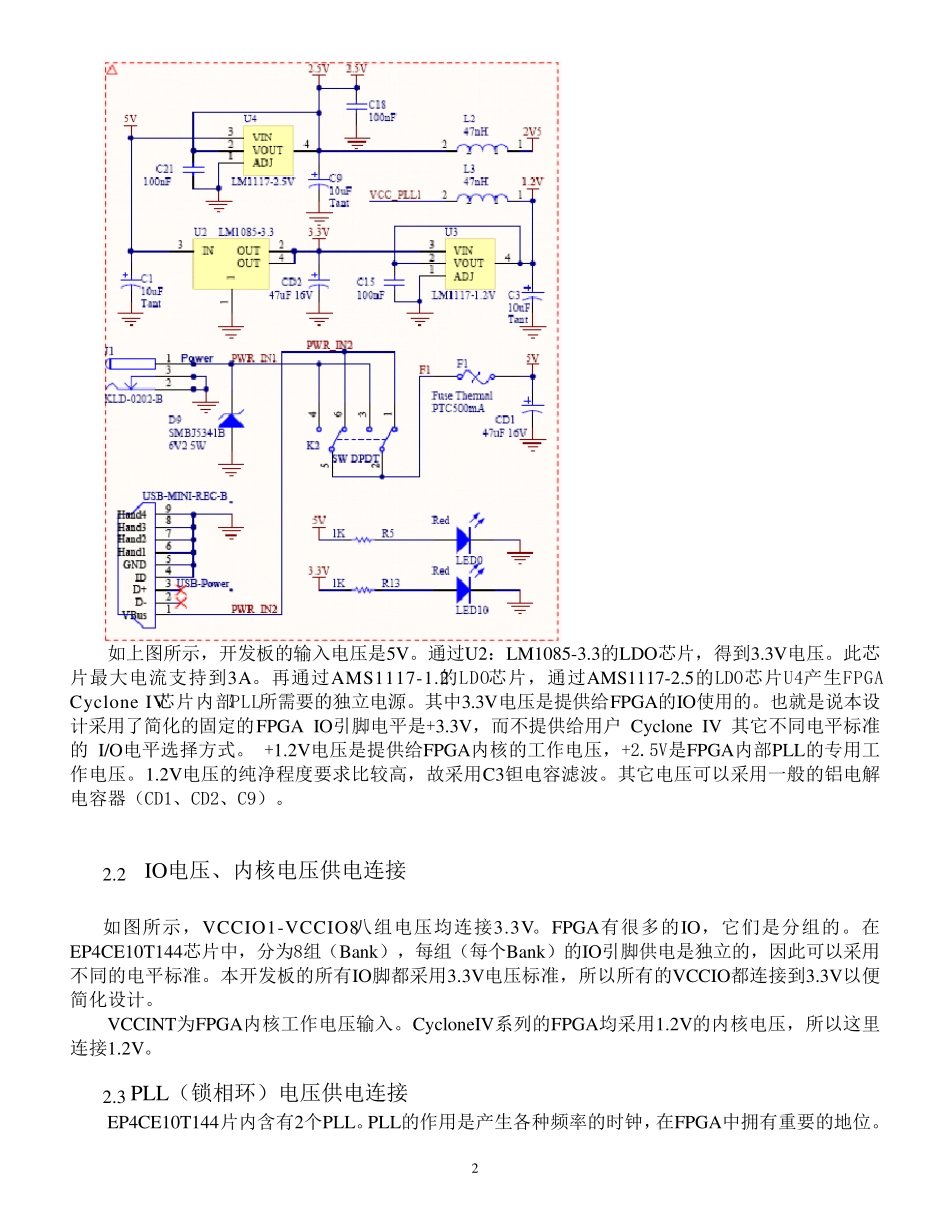

1 EP4CE10T144 最小NIOS嵌入式系统开发板说明 (初稿: 叶兆青 2011.11.20) 1. 概述 本开发板采用的主芯片FPGA型号为Altera公司最新的Cyclone IV系列中的EP4CE10T144,等效门数大约为50万门(是Cyclone EP1C3(10万门)的5倍)。开发板电源采用5V直流电源,通过板上完善的LDO电源系统,为FPGA等元件提供所需的各种电压,并可向外输出5V、3.3V电压。板上配有EPCS4配置芯片,JTAG和AS两种下载端口,50MHz有源晶振。设有8个LED发光二极管,用作简单I/O输出显示。4个按键开关、8位数字拨码开关组成I/O输入。FPGA的所有引脚均通过两个40Pin的2.54mm标准排针接口引出,并与Altera公司提供的国际流行的DE2开发板上的扩展接口管脚兼容,便于使用现有的扩展子卡。PCB采用四层板设计,性能稳定可靠。通过扩展接口可以驳接SRAM、SDARM、七段LED、LCD、Video/Audio 、AD/DA 等设备和其他各种形式的用户外设接口板,还可以将同样的多块FPGA 板以层叠的形式集成在一起简单扩充系统的容量,或形成多Nios 嵌入式并行处理器的小型实验系统。该开发板主要是为学习FPGA/HDL/ 嵌入式Nios等数字逻辑的学生和爱好者提供一种简单廉价的实验平台。 Cyclone IV EP4CE10E22C8 FPGA 简介 • 10320 Les (逻辑单元) • Embedded RAM blocks: 414 (K bits) • Total RAM bits: • 23 embedded multipliers (乘 法 器) • 2 PLLs • User I/O Banks: 8 • User I/O pins: 91 • Speed Grades: C8. Speed grades are applicable for the 1.2-V core voltage. • TQFP 144-pin package (0.5 mm Pitch) 2. 原 理图 分 析 2.1 板上各种电压的获 得 如 图 所示,其中:电源可以USB 供电,方 便开发,同时 提供DC+5V 输入接口,含 有电源开关和指 示灯 ,板子上的四角 含 有定位支 撑 孔 。 J1 是外接电源插 座 ,用来 接外接+5V电源适 配器供电。输入电压插 头 是内 正 外负 ,+5V 输入。 USB-Power是Mini USB2.0的座 子,用来 接台式电脑 或笔 记 本的USB2.0接口电缆 供电。 注 意 : 以上两种供电方 式只 可选 择 一种,不 可以同时 使用。 K2 是一个电源选 择 拨动 开关,可以选 择 使用USB 电缆 供电还是5V 外接电源供电。 SW1 是一个带 自 锁 的按键开关,能够 控 制 是否 给 开发板供电。 F1 是一个贴 片的...
