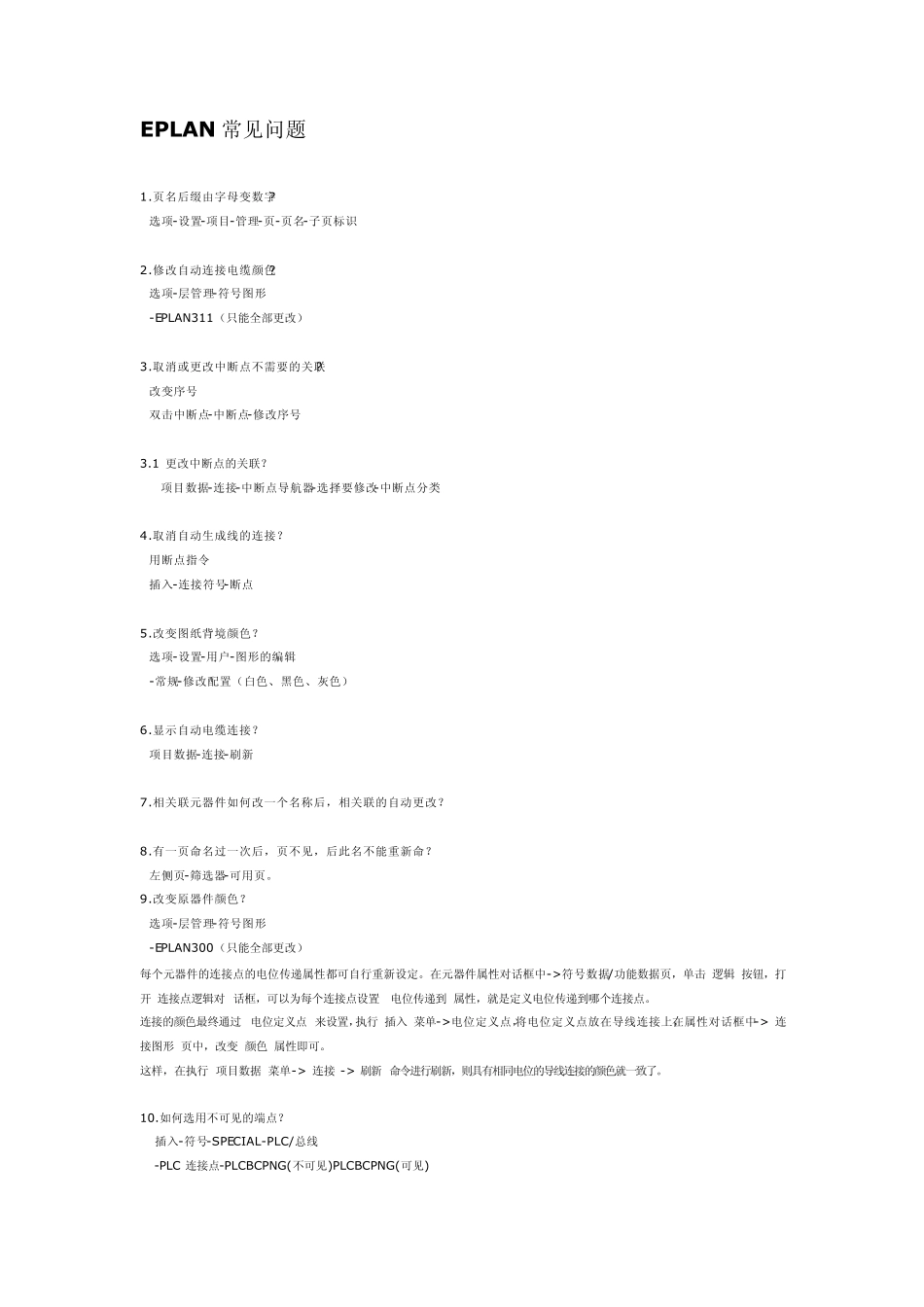

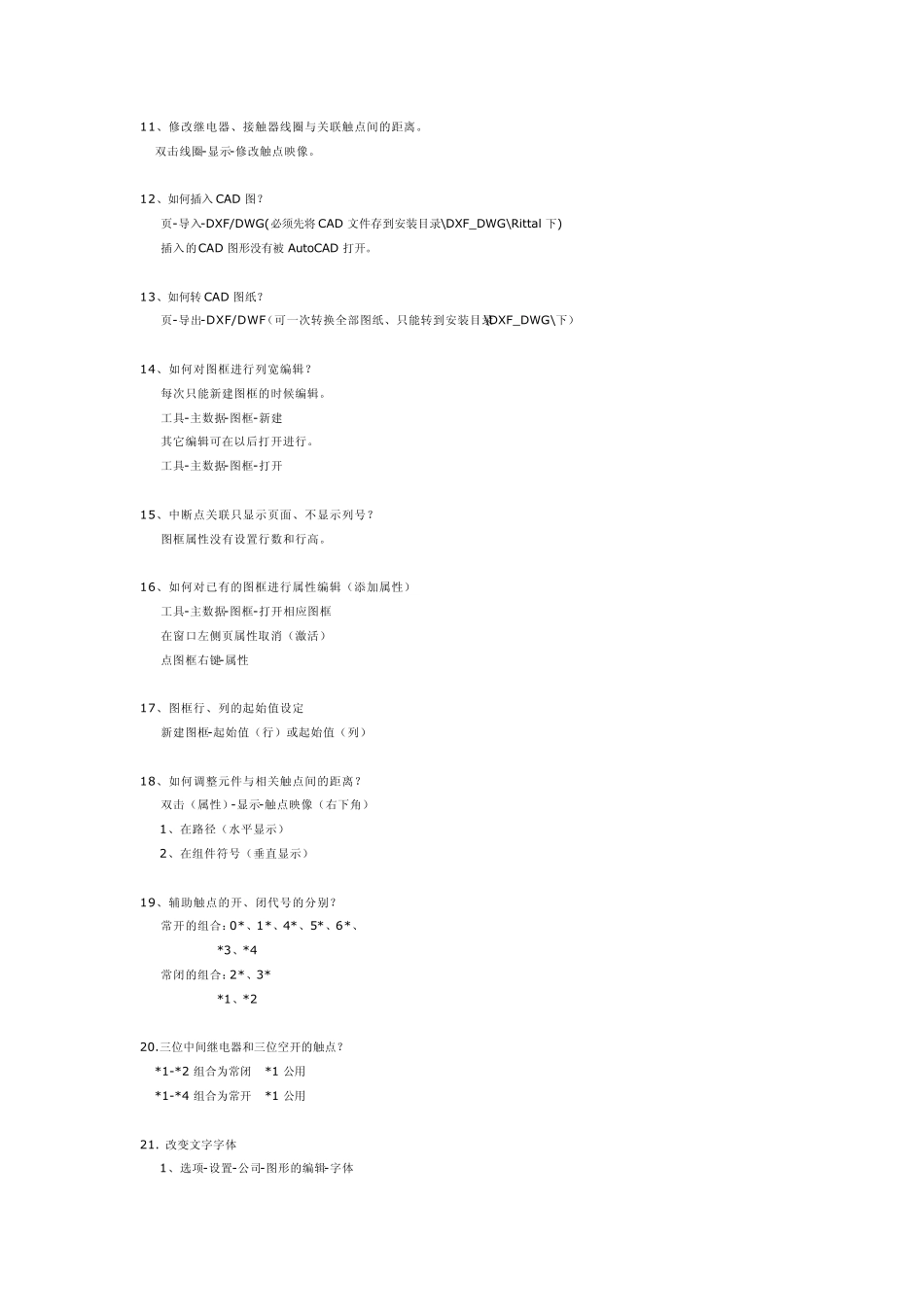

EPLAN 常见问题 1.页名后缀由字母变数字? 选项-设置-项目-管理-页-页名-子页标识 2.修改自动连接电缆颜色? 选项-层管理-符号图形 -EPLAN311（只能全部更改） 3.取消或更改中断点不需要的关联? 改变序号 双击中断点-中断点-修改序号 3.1 更改中断点的关联？ 项目数据-连接-中断点导航器-选择要修改-中断点分类 4.取消自动生成线的连接？ 用断点指令 插入-连接符号-断点 5.改变图纸背境颜色？ 选项-设置-用户-图形的编辑 -常规-修改配置（白色、黑色、灰色） 6.显示自动电缆连接？ 项目数据-连接-刷新 7.相关联元器件如何改一个名称后，相关联的自动更改？ 8.有一页命名过一次后，页不见，后此名不能重新命？ 左侧页-筛选器-可用页。 9.改变原器件颜色？ 选项-层管理-符号图形 -EPLAN300（只能全部更改） 每个元器件的连接点的电位传递属性都可自行重新设定。在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对 ”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。 连接的颜色最终通过 “电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。 这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。 10.如何选用不可见的端点？ 插入-符号-SPECIAL-PLC/总线 -PLC 连接点-PLCBCPNG(不可见)PLCBCPNG(可见) 11、修改继电器、接触器线圈与关联触点间的距离。 双击线圈-显示-修改触点映像。 12、如何插入 CAD 图？ 页-导入-DXF/DWG(必须先将 CAD 文件存到安装目录\DXF_DWG\Rittal 下) 插入的CAD 图形没有被 Au toCAD 打开。 13、如何转 CAD 图纸？ 页-导出-DXF/DWF（可一次转换全部图纸、只能转到安装目录\DXF_DWG\下） 14、如何对图框进行列宽编辑？ 每次只能新建图框的时候编辑。 工具-主数据-图框-新建 其它编辑可在以后打开进行。 工具-主数据-图框-打开 15、中断点关联只显示页面、不显示列号？ 图框属性没有设置行数和行高。 16、如何对已有的图框进行属性编辑（添加属性） 工具-主数据-图框-打开相应图框 在窗口左侧页属性取消（激活） 点图框右键-属性 17、图框行、列的起始值设定 新建图框-起始值（行）或起始值（列） 18、如何调整元件与相关触点间的距离？ 双击（...
