EPONc220,F820,F822,9806H单板功能及指示灯含义介绍

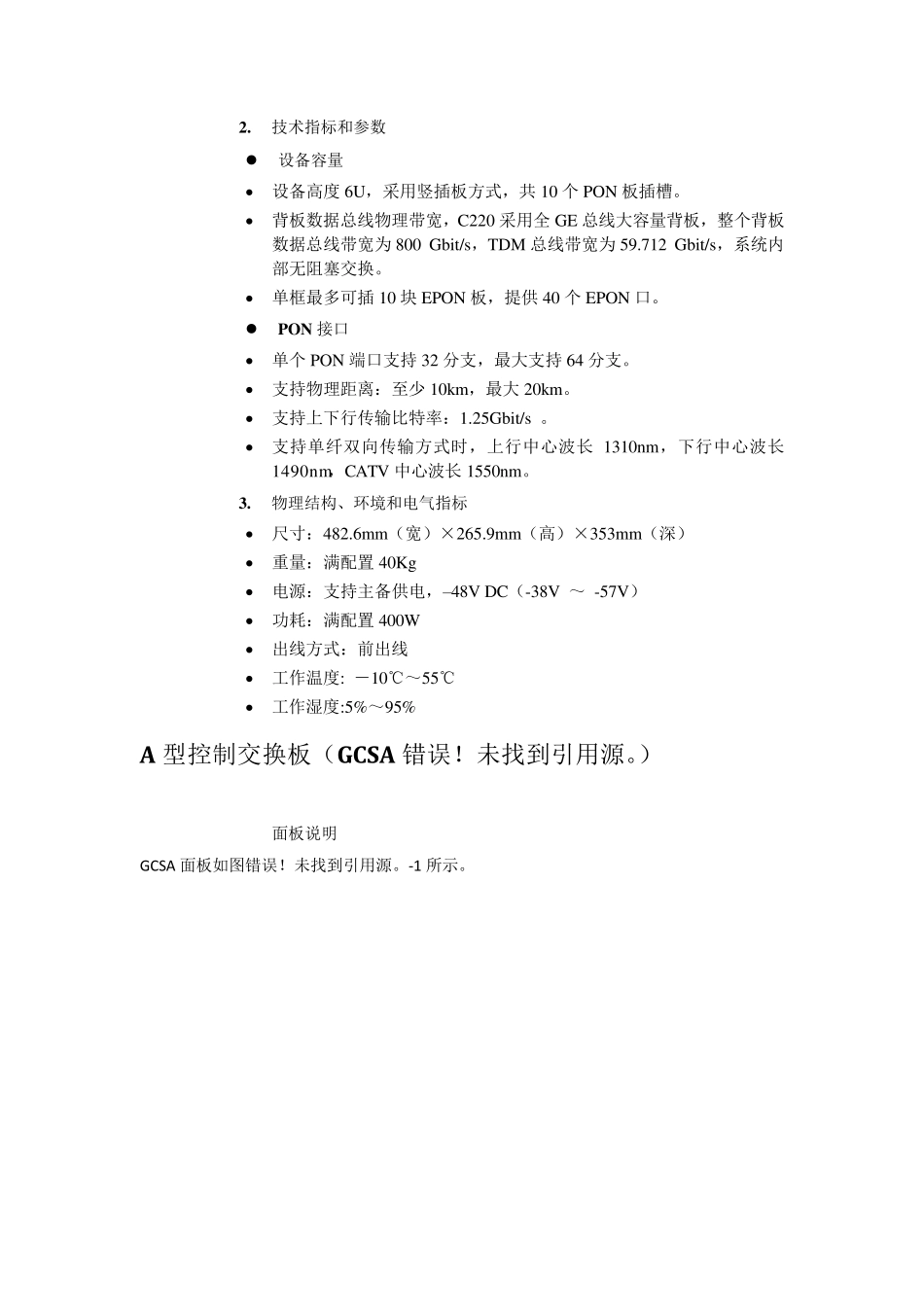

EPON c220,F820,F822,9806H 单板功能及指示灯含义介绍 一. 硬件介绍 ZXA10 C220 1 . 主要功能模块与单板 图1 ZXA10 C220 外形图 1 2 3 4 5 6 7 8 9 10 11 12 13 14 线卡 线卡 线卡 线卡 线卡 线卡 主控交换板 主控交换板 线卡 线卡 线卡 线卡 线卡 线卡 走线区 走线区 图2 ZXA10 C220 板位图 2. 技术指标和参数  设备容量  设备高度6U，采用竖插板方式，共10 个PON 板插槽。  背板数据总线物理带宽，C220 采用全GE 总线大容量背板，整个背板数据总线带宽为800 Gbit/s，TDM 总线带宽为59.712 Gbit/s，系统内部无阻塞交换。  单框最多可插10 块EPON 板，提供40 个EPON 口。  PON 接口  单个PON 端口支持32 分支，最大支持64 分支。  支持物理距离：至少10km，最大20km。  支持上下行传输比特率：1.25Gbit/s 。  支持单纤双向传输方式时，上行中心波长1310nm，下行中心波长1490nm，CATV 中心波长1550nm。 3. 物理结构、环境和电气指标  尺寸：482.6mm（宽）×265.9mm（高）×353mm（深）  重量：满配置 40Kg  电源：支持主备供电，–48V DC（-38V ～ -57V）  功耗：满配置 400W  出线方式：前出线  工作温度: －10℃～55℃  工作湿度:5%～95% A 型控制交换板（GCSA 错误！未找到引用源。） 面板说明 GCSA 面板如图错误！未找到引用源。-1 所示。 图错误！未找到引用源。-1 GCSA 面板图 GCSA 面板指示灯从上到下依次为：RU N 灯、MS 灯、ALM 灯、CALM 灯。面板上RST 键用于GCSA 板复位。 GCSA 板的接口说明如表错误！未找到引用源。-1 所示。 表错误！未找到引用源。-1 接口说明 丝 印 含 义 CLKOUT 时钟输出端口 CLKIN 外部输入时钟端口 Q 带外网管端口 CONSOLE RS-232 调试串口 GCSA 板面板指示灯状态说明如表错误！未找到引用源。-2 所示。 表错误！未找到引用源。-2 指示灯状态说明 丝印 颜色 含义 RUN 绿灯慢闪 表示单板运行正常板类型配置正确 黄灯 boot 绿灯长亮 单板未配置 红灯慢闪 槽位错误/板类型不匹配 绿灯快闪 备用板获取数据 MS 绿色 主用指示灯，灯亮表示本板主用，灯灭表示本板备用 ALM 红色 告警灯，灯亮表示单板工作不正常 CALM 红色 告警灯，灯亮表示出现时钟告警 4 路 EPON 板（EPFC） 面板说明 EPFC 板...
