ERWin简明教程

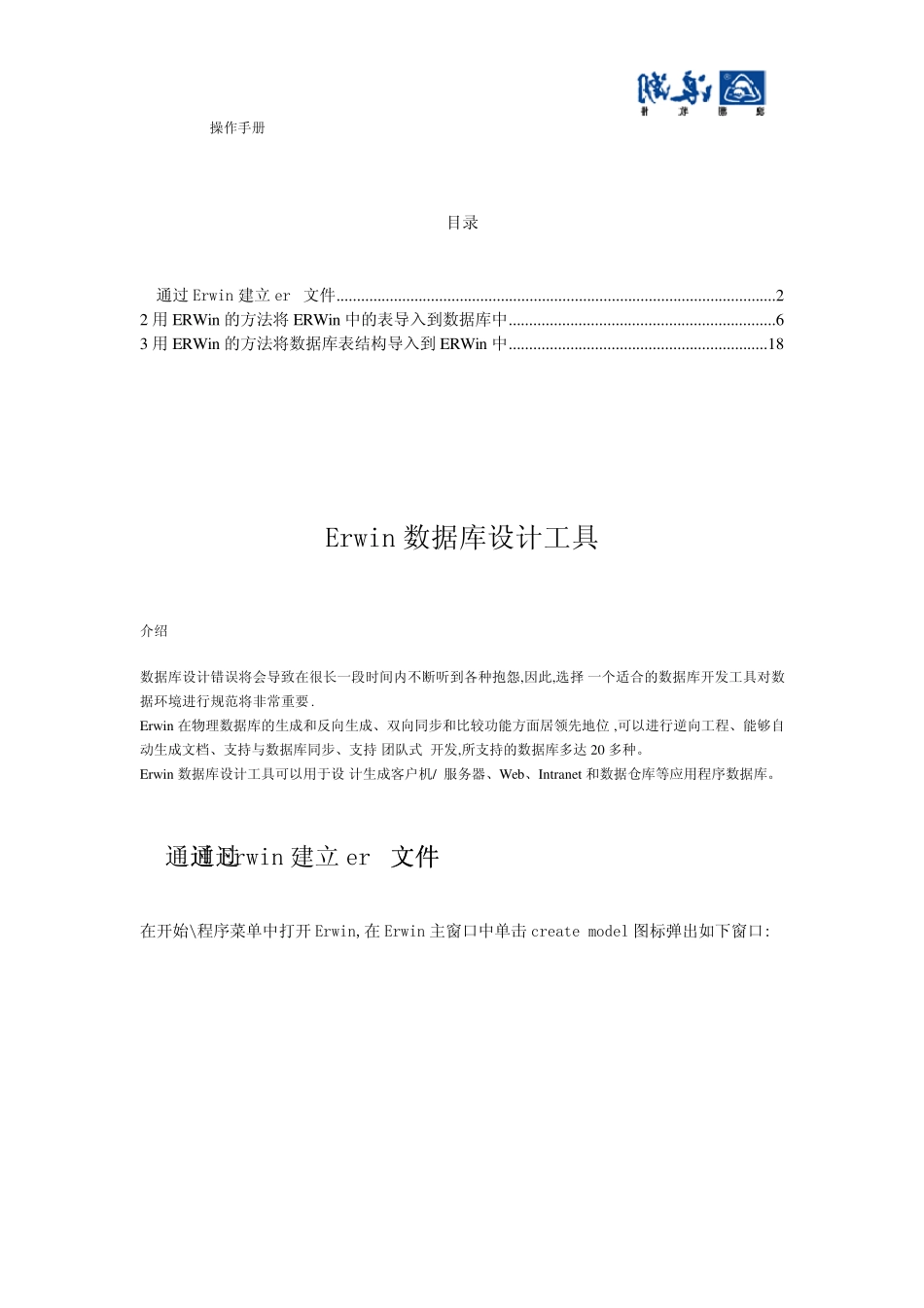

ERWin简明教程_第1页
1/22

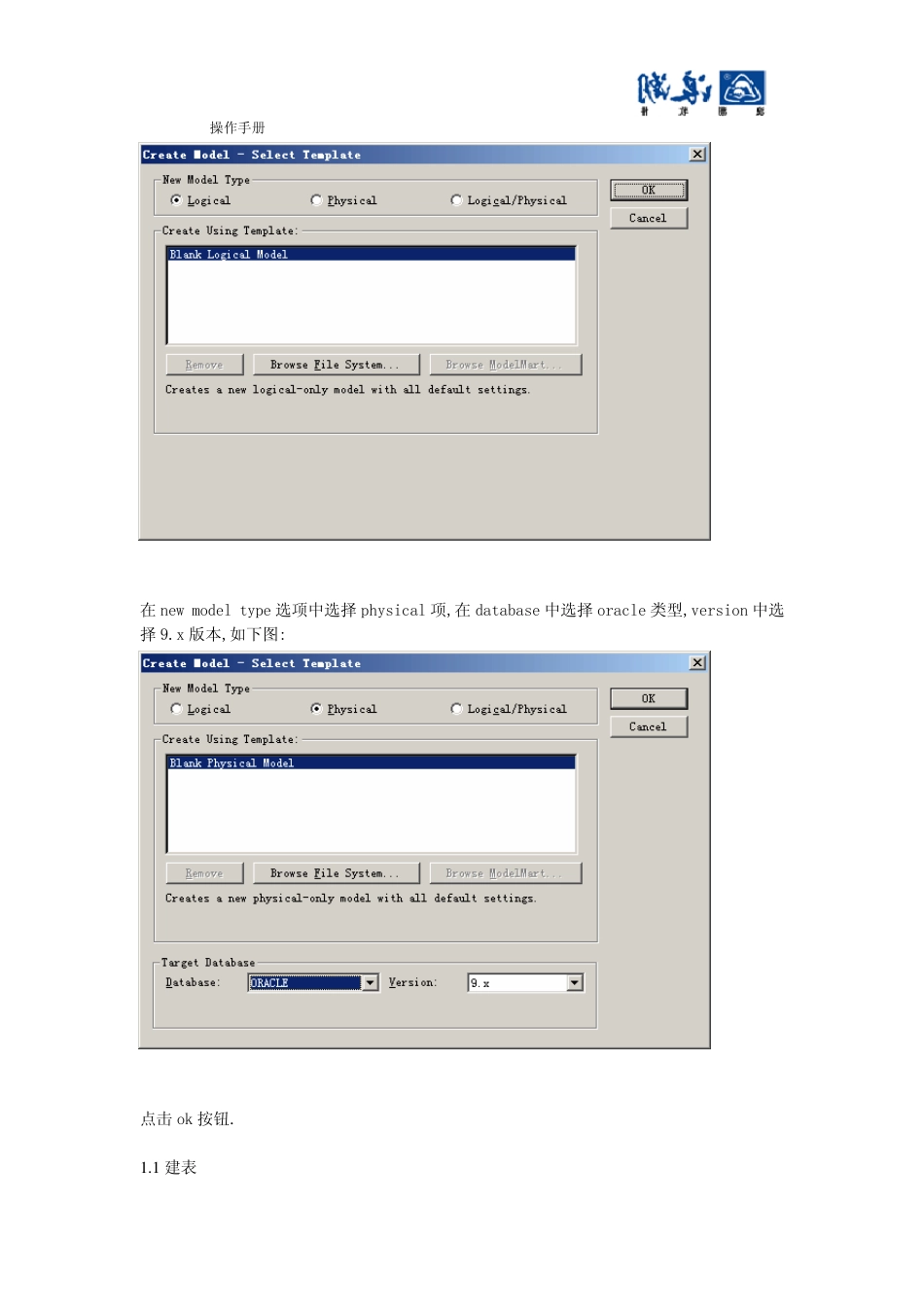

ERWin简明教程_第2页
2/22

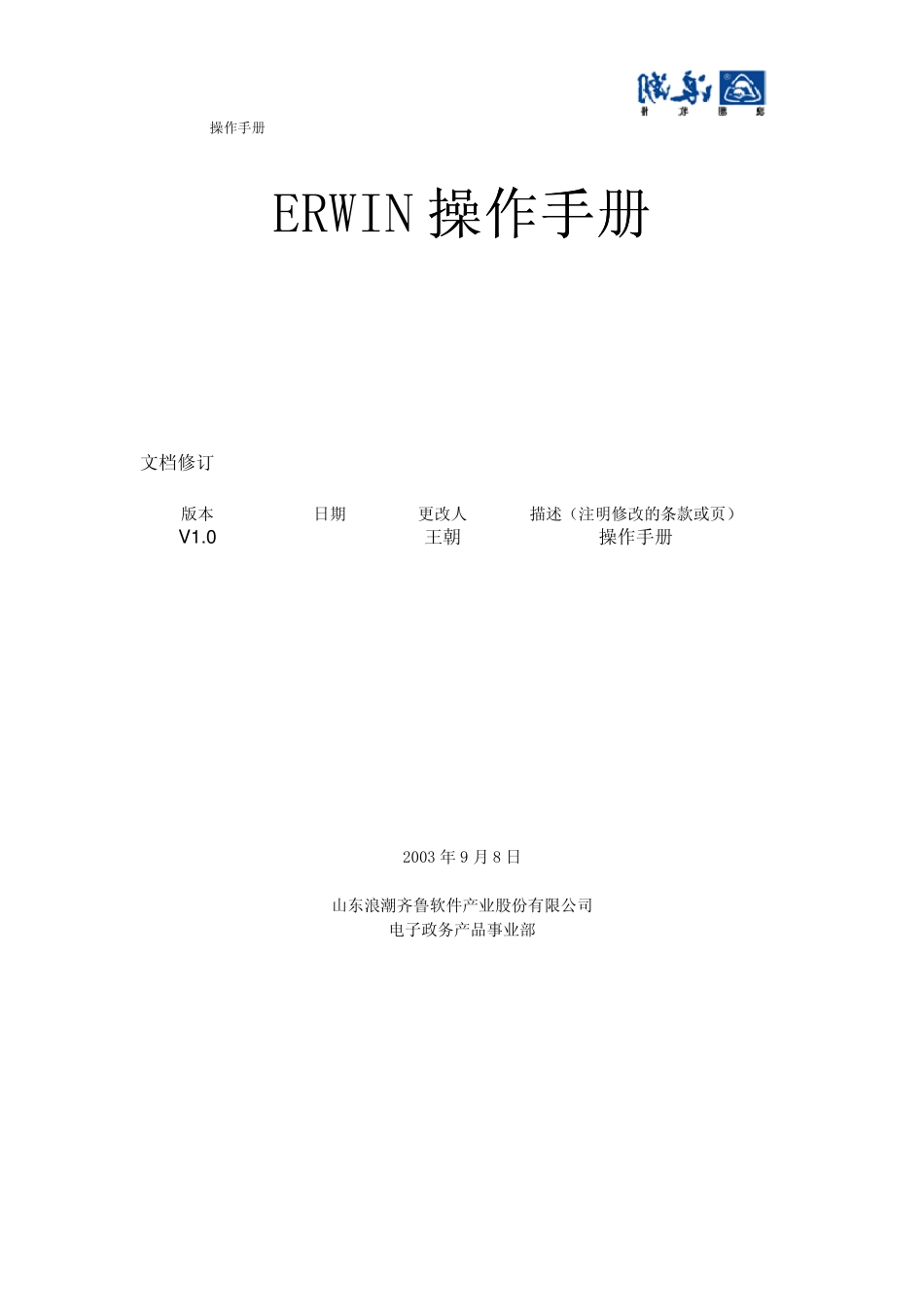

ERWin简明教程_第3页
3/22
操作手册 ERWIN 操作手册操作手册 文档修订 版本 日期 更改人 描述(注明修改的条款或页) V1.0 王朝 操作手册 2003 年 9 月 8 日 山东浪潮齐鲁软件产业股份有限公司 电子政务产品事业部 操作手册 目录 1.通过Erwin 建立er1文件...........................................................................................................2 2 用ERWin 的方法将ERWin 中的表导入到数据库中.................................................................6 3 用ERWin 的方法将数据库表结构导入到ERWin 中...............................................................18 Erwin 数据库设计工具 介绍 数据库设计错误将会导致在很长一段时间内不断听到各种抱怨,因此,选择 一个适合的数据库开发工具对数据环境进行规范将非常重要 . Erw in 在物理数据库的生成和反向生成、双向同步和比较功能方面居领先地位 ,可以进行逆向工程、能够自动生成文档、支持与数据库同步、支持 团队式 开发,所支持的数据库多达 20 多种。 Erw in 数据库设计工具可以用于设 计生成客户机/ 服务器、Web、Intranet 和数据仓库等应用程序数据库。 1.1.通过通过Erwin 建立er1文件文件 在开始\程序菜单中打开Erwin,在Erwin 主窗口中单击 create model 图标弹出如下窗口: 操作手册 在new model type 选项中选择physical 项,在database 中选择oracle 类型,version 中选择9.x 版本,如下图: 点击 ok 按钮. 1 .1 建表 操作手册 单击independent table 控件图标,在页面上点击如下图: 单击E_1 处可以修改表名: 选中此表点击右键选择 columns 如下图: 单击new 按钮增加字段如下图: 操作手册 选择字段类型为string 型,字段名称为name 如下图: 单击 ok 按钮,如下图: 操作手册 在oracle 选项卡中设置好字段的相关属性,单击ok 按钮如下图, 根据以上方法,增加相关字段.这样我们就建好了一个表,保存就会生成er1 文件. 2 通过 ERWin 将表导入到数据库中 导入方法如下: 进入REWin,打开要往 oracle 中导入表的er1 文件如下图: 操作手册 首先要连接要导入数据表的数据库,在上图中选中如图所示的Database 中的Database Connection, 出现如下图,User Name 指数据库中建立的用户名(如qts)、Password 指数据库中建立的 操作手册 用户名的口令(如qts)、Connect...
