电工学简明教程第二版答案

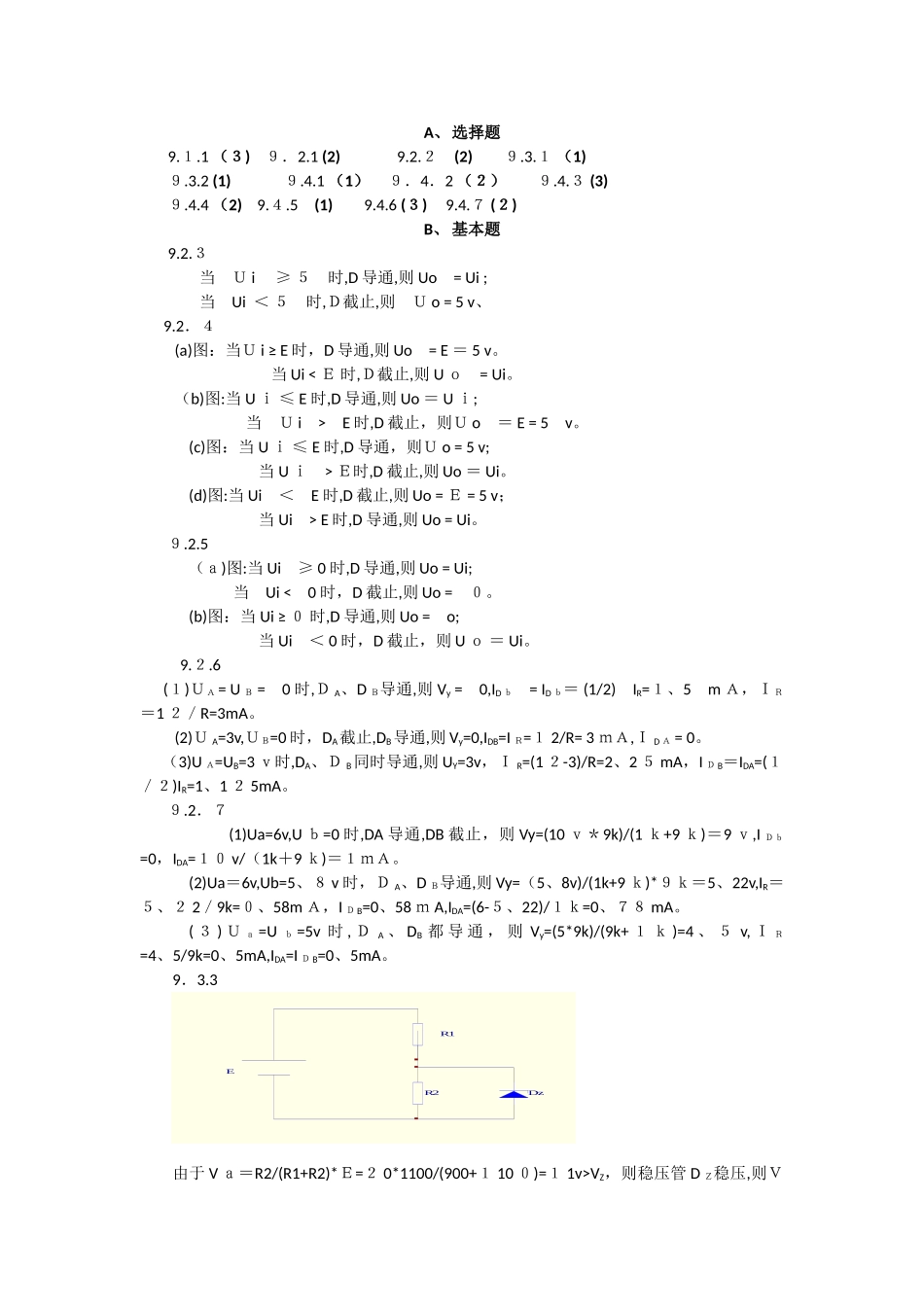

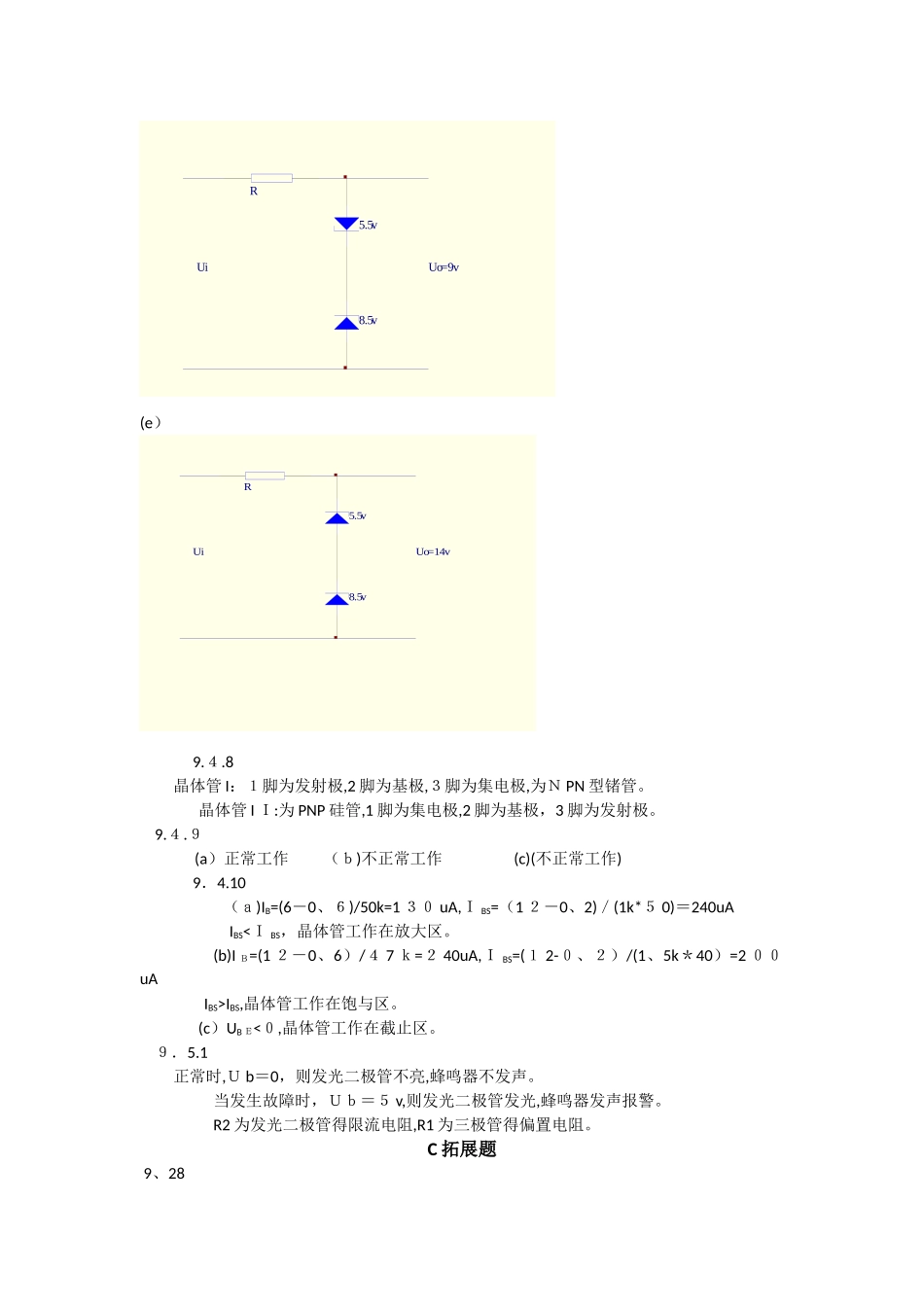

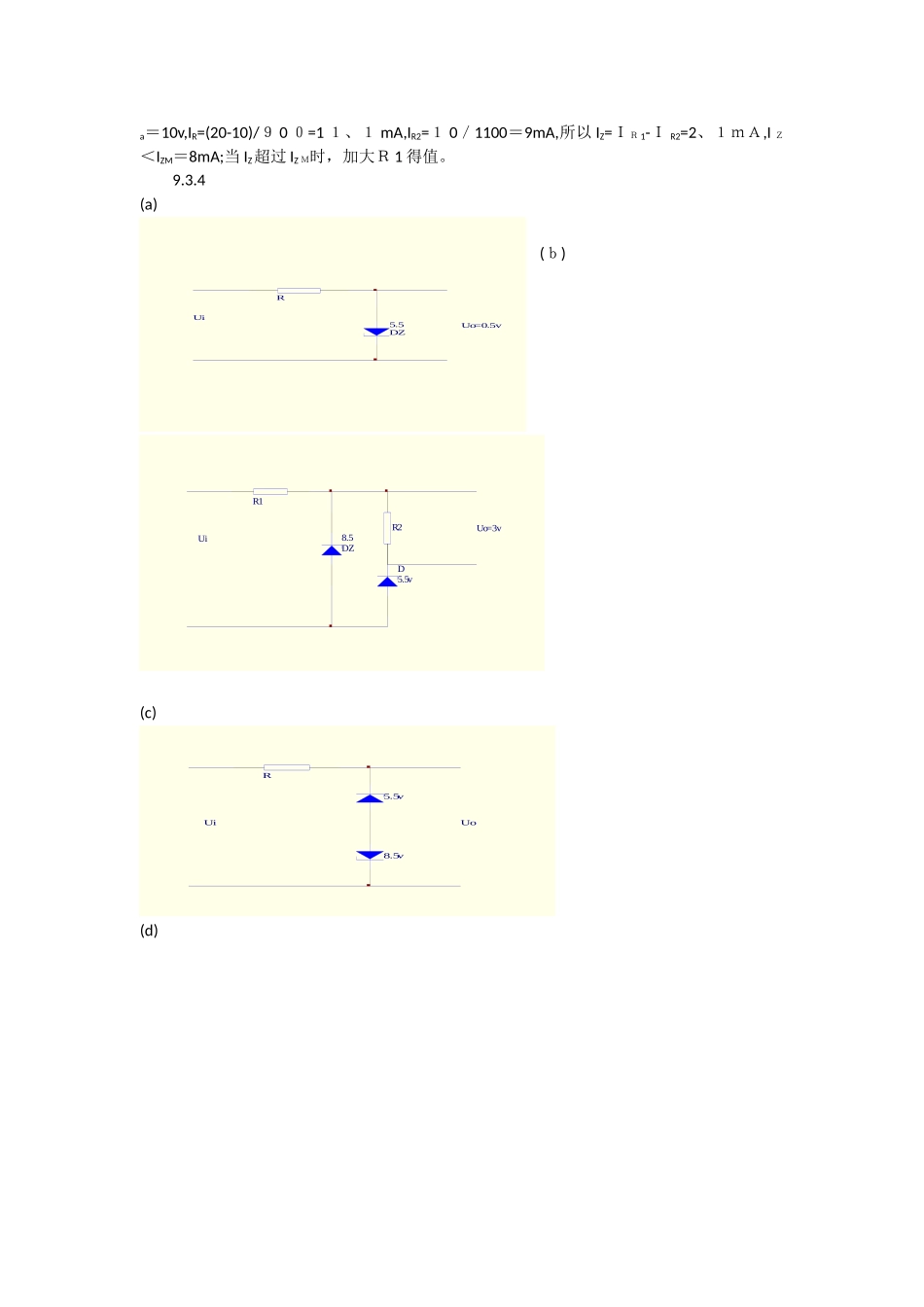

A、选择题9.１.1 （３) ９．2.1 (2) 9.2.２ (2) ９.3.１ （1)９.3.2 (1) ９.4.1 （1） ９．4．2 （２） ９.4.３ (3)９.4.4 （2) 9.４.5 (1) 9.4.6 (３) 9.4.７ (２)B、 基本题9.2.３当 Ｕ i ≥ ５ 时,D 导通,则 Uo = Ui ;当 Ui ＜ ５ 时,Ｄ截止,则 Ｕ o = 5 v、 9.2．４ (a)图：当Ｕ i ≥ E 时，D 导通,则 Uo = E ＝ 5 v。 当 Ui < Ｅ 时,Ｄ截止,则 U ｏ = Ui。 （b)图:当 U ｉ ≤ E 时,D 导通,则 Uo ＝ U ｉ; 当 Ｕ i > E 时,D 截止，则Ｕ o ＝ E = 5 v。(c)图：当 U ｉ ≤ E 时,D 导通，则Ｕ o = 5 v; 当 U ｉ > Ｅ时,D 截止,则 Uo ＝ Ui。(d)图:当 Ui ＜ E 时,D 截止,则 Uo = Ｅ = 5 v； 当 Ui > E 时,D 导通,则 Uo = Ui。 ９.2.5（ａ)图:当 Ui ≥ 0 时,D 导通,则 Uo = Ui; 当 Ui < 0 时，D 截止,则 Uo = ０。(b)图：当 Ui ≥ ０ 时,D 导通,则 Uo = o; 当 Ui ＜ 0 时，D 截止，则 U ｏ ＝ Ui。 9.２.6 (１)ＵＡ = U Ｂ = 0 时,Ｄ A、D Ｂ导通,则 Vy = 0,ID ｂ = ID ｂ＝ (1/2) IR=１、5 m Ａ，ＩＲ＝1 ２／R=3mA。 (2)Ｕ A=3v,ＵＢ=0 时，DA截止,DB导通,则 Vy=0,IDB=I Ｒ=１ 2/R= 3 ｍＡ,Ｉ D Ａ = 0。 （3)U Ａ=UB=3 ｖ时,DA、Ｄ B同时导通,则 UY=3v，Ｉ R=(1 ２-3)/R=2、2 ５ mA，I Ｄ B＝IDA=(１／２)IR=1、1 ２ 5mA。 ９.2．７ (1)Ua=6v,U ｂ=0 时,DA 导通,DB 截止，则 Vy=(10 ｖ＊9k)/(1 ｋ+9 ｋ)＝9 ｖ,I Ｄｂ=0，IDA=１０ v/（1k＋9 ｋ)＝１ｍＡ。(2)Ua＝6v,Ub=5、８ v 时，Ｄ A、D Ｂ导通,则 Vy=（5、8v)/(1k+9 ｋ)*９ｋ＝5、22v,IR＝５、２ 2／9k=０、58m Ａ，I Ｄ B=0、58 ｍ A,IDA=(6-５、22)/１ｋ=0、７８ mA。( ３ ) Ｕ ａ =U ｂ =5v 时 , Ｄ A 、 DB 都 导 通 ， 则 Vy=(5*9k)/(9k+ １ ｋ )=4 、 ５ v, Ｉ Ｒ=4、5/9k=0、5mA,IDA=I Ｄ B=0、5mA。9．3.3123456ABCD654321DCBATitleNumberRevisionSizeBDate:23-Dec-2010Sheet of File:C:\Documents and Settings\Administrator\\zhangshengqun\MyDesign.ddb桌面Drawn By: R1 Dz R2E由于 V ａ＝R2/(R1+R2)*Ｅ=２ 0*1100/(900+１ 10 ０)=１ 1v>VZ，则稳压管 D Ｚ稳压,则Ｖa＝10v,IR=...
