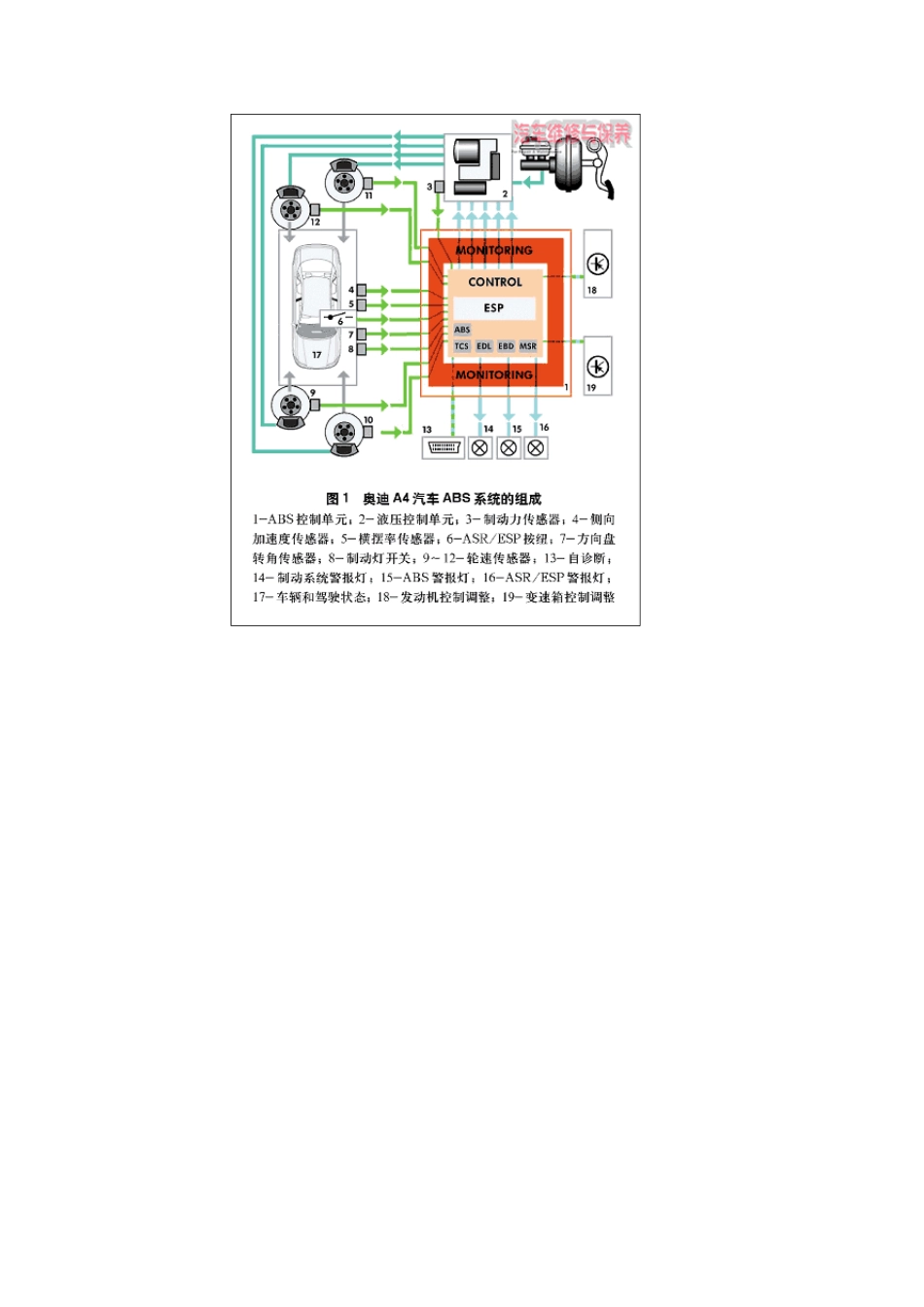

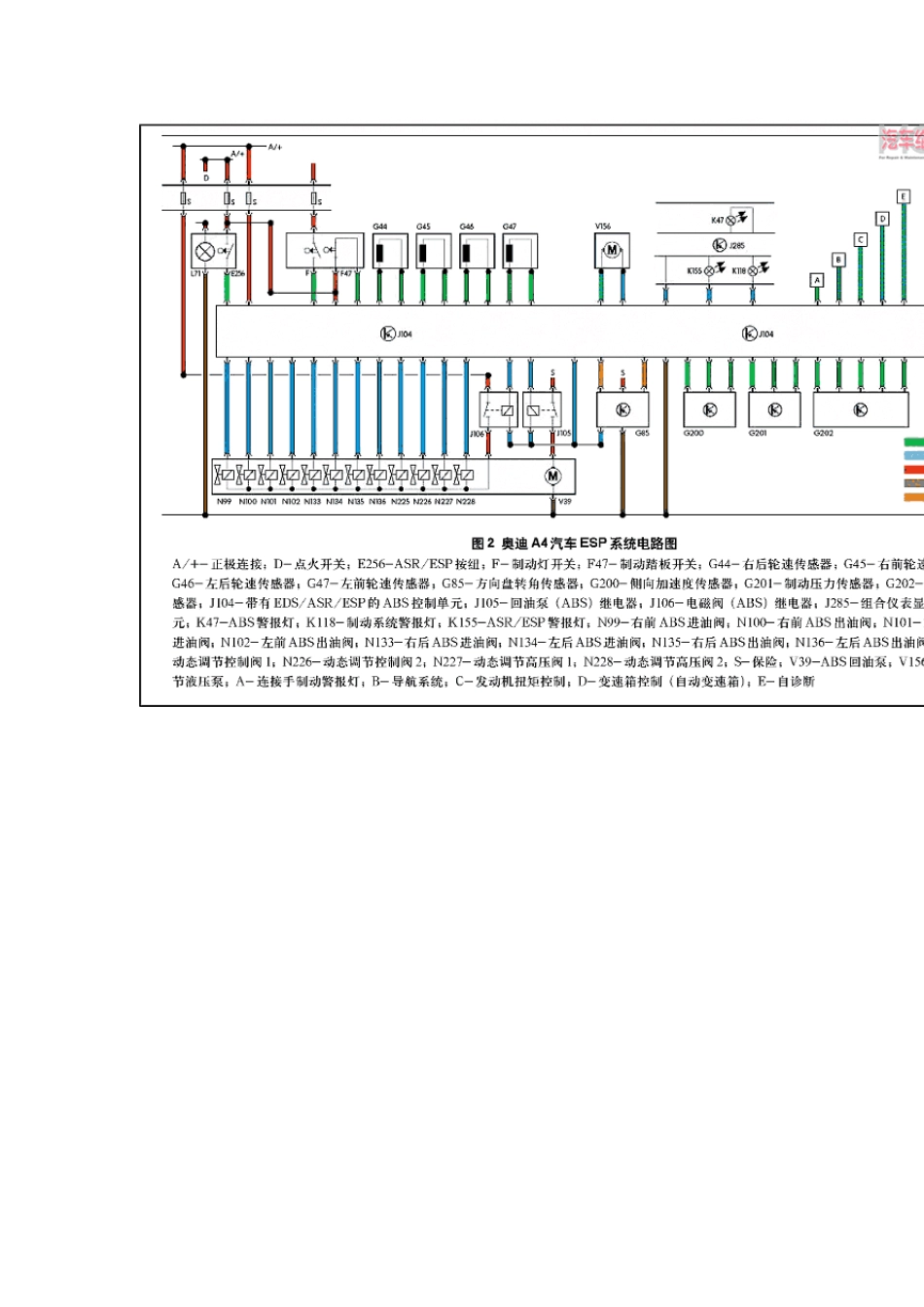

发表于:昨天 23:00 | 分类:汽车 阅读:(8) 评论:(0) 一、ESP电子稳定系统的结构及各部件的功用 奥迪 A4汽车电子稳定系统(ESP)的组成大致可分为传感信号部分、控制单元和执行控制部分,其组成如图 1所示,其系统电路图如图 2所示,其油路控制过程如图 3所示。下面简要介绍各部件的结构及功能。 1、控制单元 J104 控制单元 J104主要负责整个系统的信息运算分析和控制指令的发出,为了保障系统的可靠性,在系统中有 2个处理器,二者都用同样的软件处理信号数据,并相互监控比较。如果控制单元出现故障,驾驶者仍可做一般的制动操作,但 ABS、EDL、EBD、TCS、ESP等功能都将失效,这时可诊断出“控制单元故障”或“供电电压故障”的故障存储。 2、方向盘转角传感器 G85 方向盘转角传感器 G85是依据光栅原理进行角度的测量,G85位于转向灯开关总成和方向盘之间,集成在安全气囊的螺旋电缆内,该传感器根据驾驶员操纵方向盘的不同程度,向控制单元传送方向盘转动的角度,测量的角度范围是±540°,对应方向盘转 3圈。如果该传感器无信号,则车辆无法确定行驶方向,ESP将失效,这时可诊断出“传感器无信号”、“设定错误”、“电子故障”、“不可靠信号”等故障存储。 3、侧向加速度传感器 G200 侧向加速度传感器 G200可以确定车辆是否受到使车辆发生滑移作用的侧向力,以及侧向力的大小。如果无该信号,控制单元将无法计算出车辆的实际行驶状态,ESP功能将失效,可以诊断出“线路断路”、“对正极、负极短路”、“传感器损坏”等故障。 4、横摆率传感器 G202 横摆率传感器G202主要是用以确定车辆是否沿垂直轴线发生转动,并给控制单元提供转动速率。如果没有横摆率测量值,控制单元无法测量车辆是否发生转向,ESP功能将失效,可以诊断出“线路断路”、“对正极、负极短路”、“传感器损坏”等故障。在实际结构中,二者集成在一起,共同安装在一个舱盒内,位于前仪表台内,为车辆的重心位置,这样既可以减小安装尺寸,又能保证精确的配合数值,而且不改变。 5、转速传感器G44~G47 转速传感器G44~G47是用以检测每个车轮的实际转速,以便判断车轮的运动状态。如果没有信号,则 ABS、ESP警报灯亮,表明系统无法正常工作,即 ABS、ESP功能失效,可以诊断出“传感器无信号”、“传感器断路”等故障。 6、制动传感器G201 制动传感器G201通知控制单元制动系统的实际压力,控制单元相应计算出作用在车轮上的制动力和整车...
