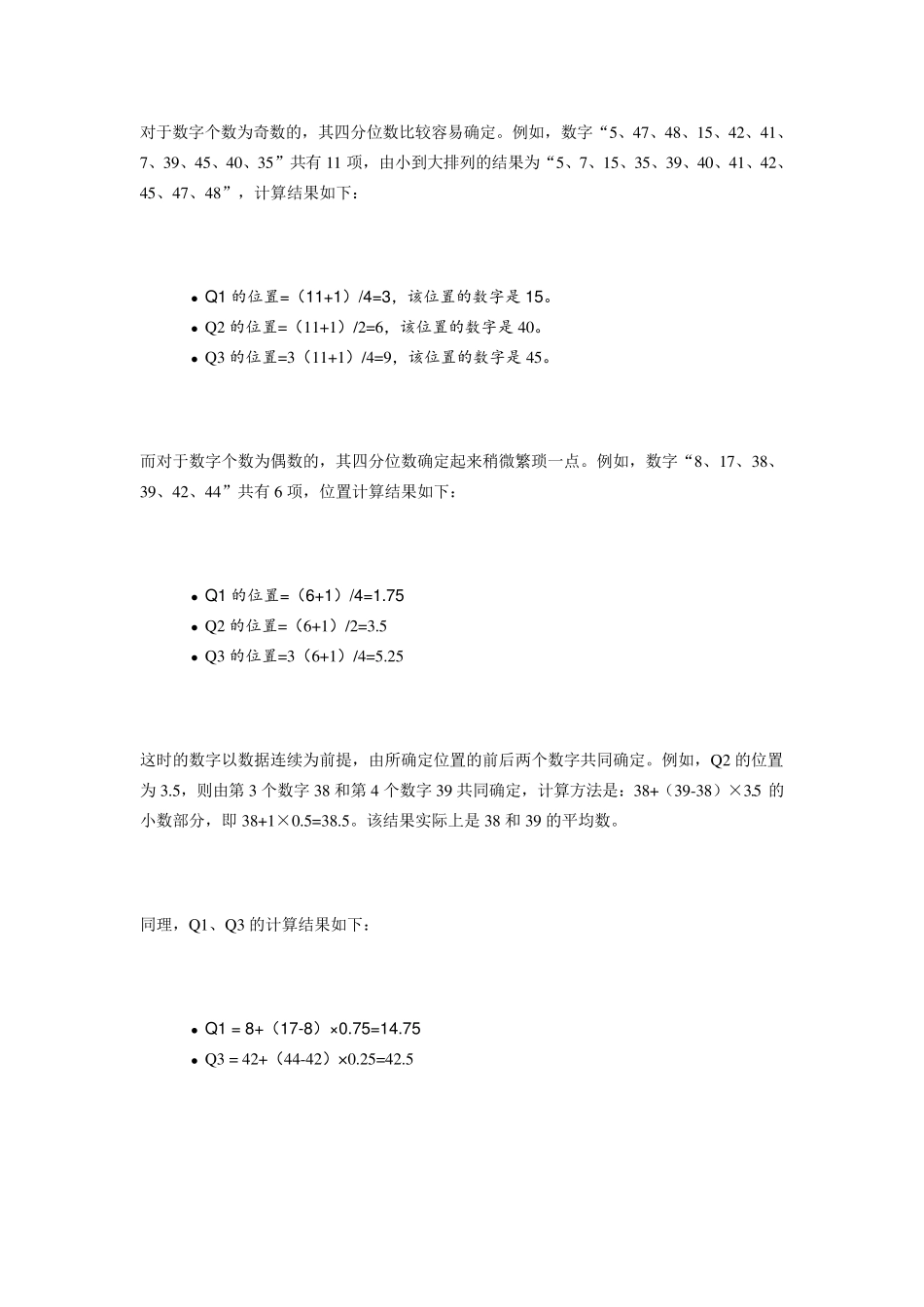

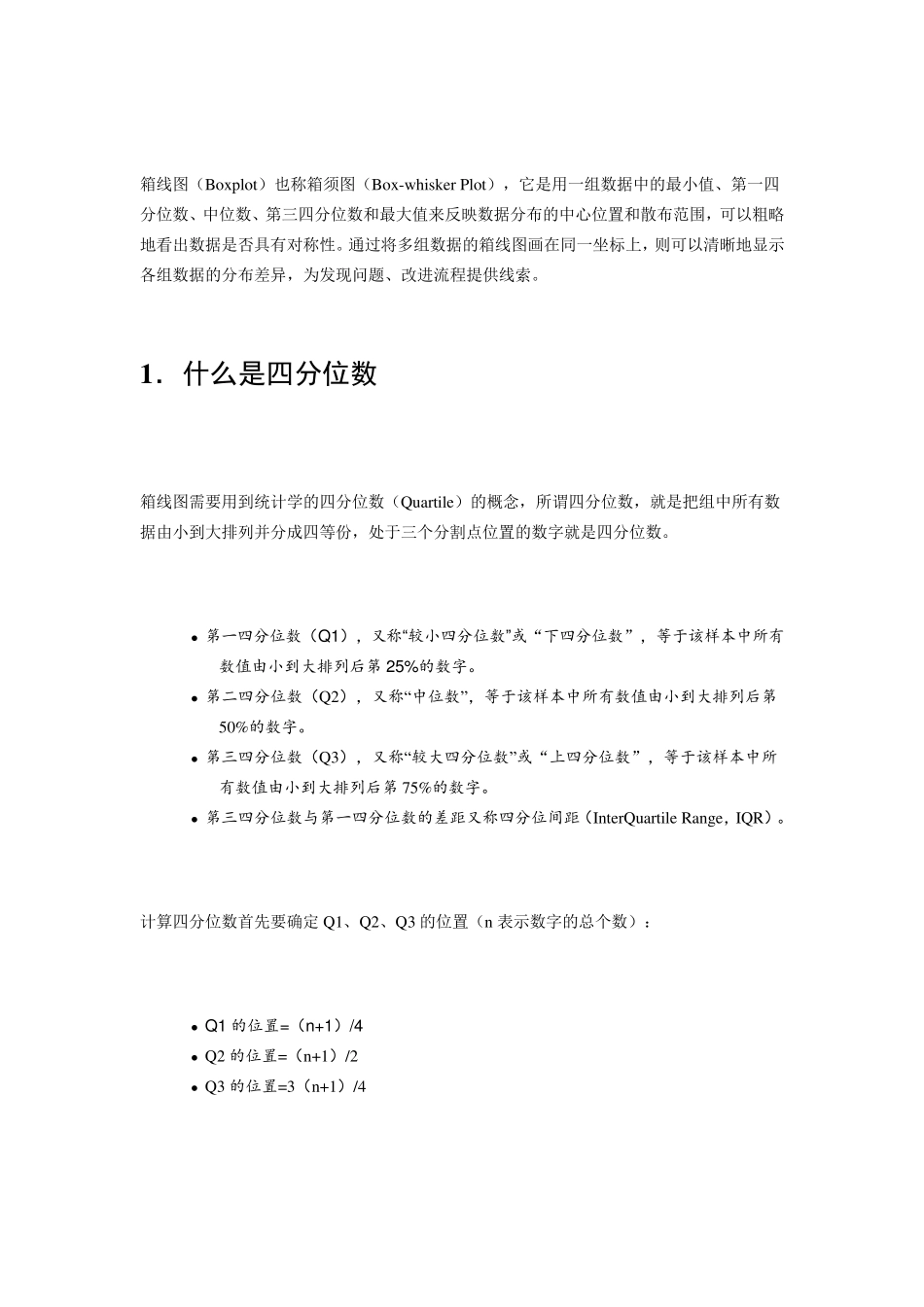

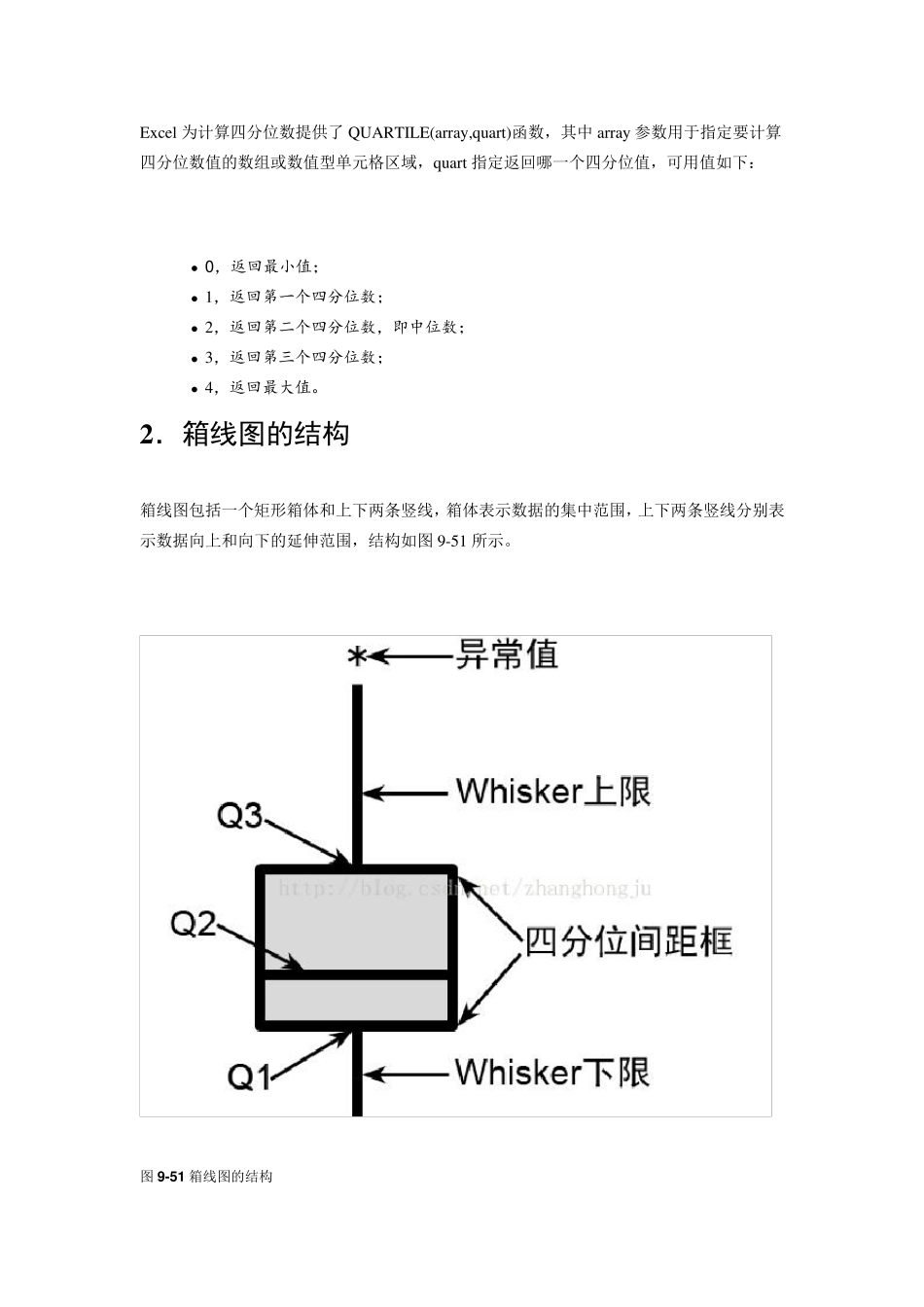

箱线图(Boxplot)也称箱须图(Box-whisker Plot),它是用一组数据中的最小值、第一四分位数、中位数、第三四分位数和最大值来反映数据分布的中心位置和散布范围,可以粗略地看出数据是否具有对称性。通过将多组数据的箱线图画在同一坐标上,则可以清晰地显示各组数据的分布差异,为发现问题、改进流程提供线索。 1.什么是四分位数 箱线图需要用到统计学的四分位数(Quartile)的概念,所谓四分位数,就是把组中所有数据由小到大排列并分成四等份,处于三个分割点位置的数字就是四分位数。 • 第一四分位数(Q1),又称“较小四分位数”或“下四分位数”,等于该样本中所有数值由小到大排列后第25%的数字。 • 第二四分位数(Q2),又称“中位数”,等于该样本中所有数值由小到大排列后第50%的数字。 • 第三四分位数(Q3),又称“较大四分位数”或“上四分位数”,等于该样本中所有数值由小到大排列后第75%的数字。 • 第三四分位数与第一四分位数的差距又称四分位间距(InterQuartile Range,IQR)。 计算四分位数首先要确定 Q1、Q2、Q3 的位置(n 表示数字的总个数): • Q1 的位置=(n+1)/4 • Q2 的位置=(n+1)/2 • Q3 的位置=3(n+1)/4 对于数字个数为奇数的,其四分位数比较容易确定。例如,数字“5、47、48、15、42、41、7、39、45、40、35”共有11 项,由小到大排列的结果为“5、7、15、35、39、40、41、42、45、47、48”,计算结果如下: • Q1 的位置=(11+1)/4=3,该位置的数字是15。 • Q2 的位置=(11+1)/2=6,该位置的数字是40。 • Q3 的位置=3(11+1)/4=9,该位置的数字是45。 而对于数字个数为偶数的,其四分位数确定起来稍微繁琐一点。例如,数字“8、17、38、39、42、44”共有6 项,位置计算结果如下: • Q1 的位置=(6+1)/4=1.75 • Q2 的位置=(6+1)/2=3.5 • Q3 的位置=3(6+1)/4=5.25 这时的数字以数据连续为前提,由所确定位置的前后两个数字共同确定。例如,Q2 的位置为3.5,则由第3 个数字38 和第4 个数字39 共同确定,计算方法是:38+(39-38)×3.5 的小数部分,即 38+1×0.5=38.5。该结果实际上是38 和39 的平均数。 同理,Q1、Q3 的计算结果如下: • Q1 = 8+(17-8)×0.75=14.75 • Q3 = 42+(44-42)×0.25=42.5 Ex cel 为计算四分位数提供了QUARTILE(array ,qu art)函数,其中array 参数用于指定要计算四分位数值的...
