建筑施工图纸基本识图方法

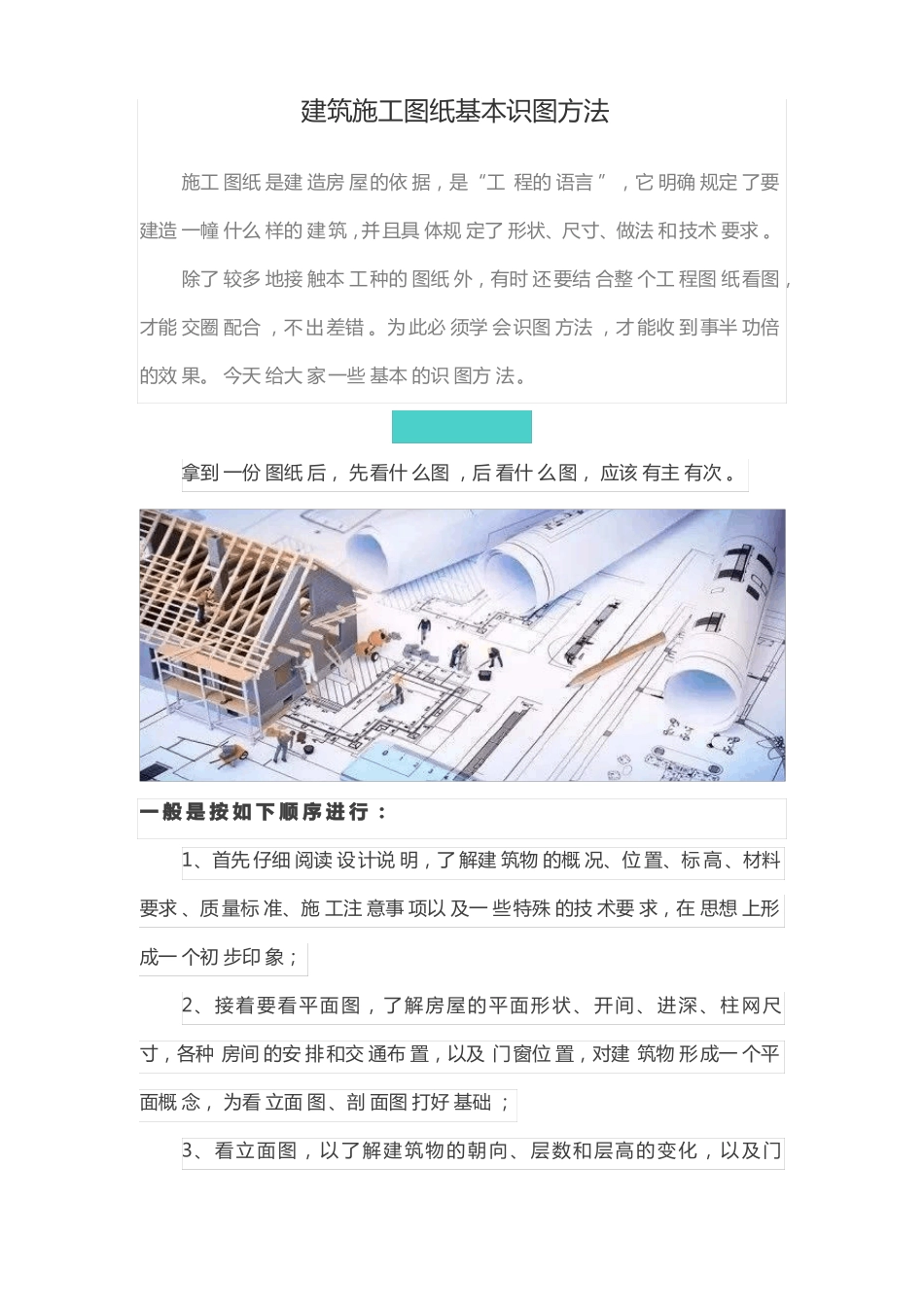

建筑施工图纸基本识图方法_第1页
1/10

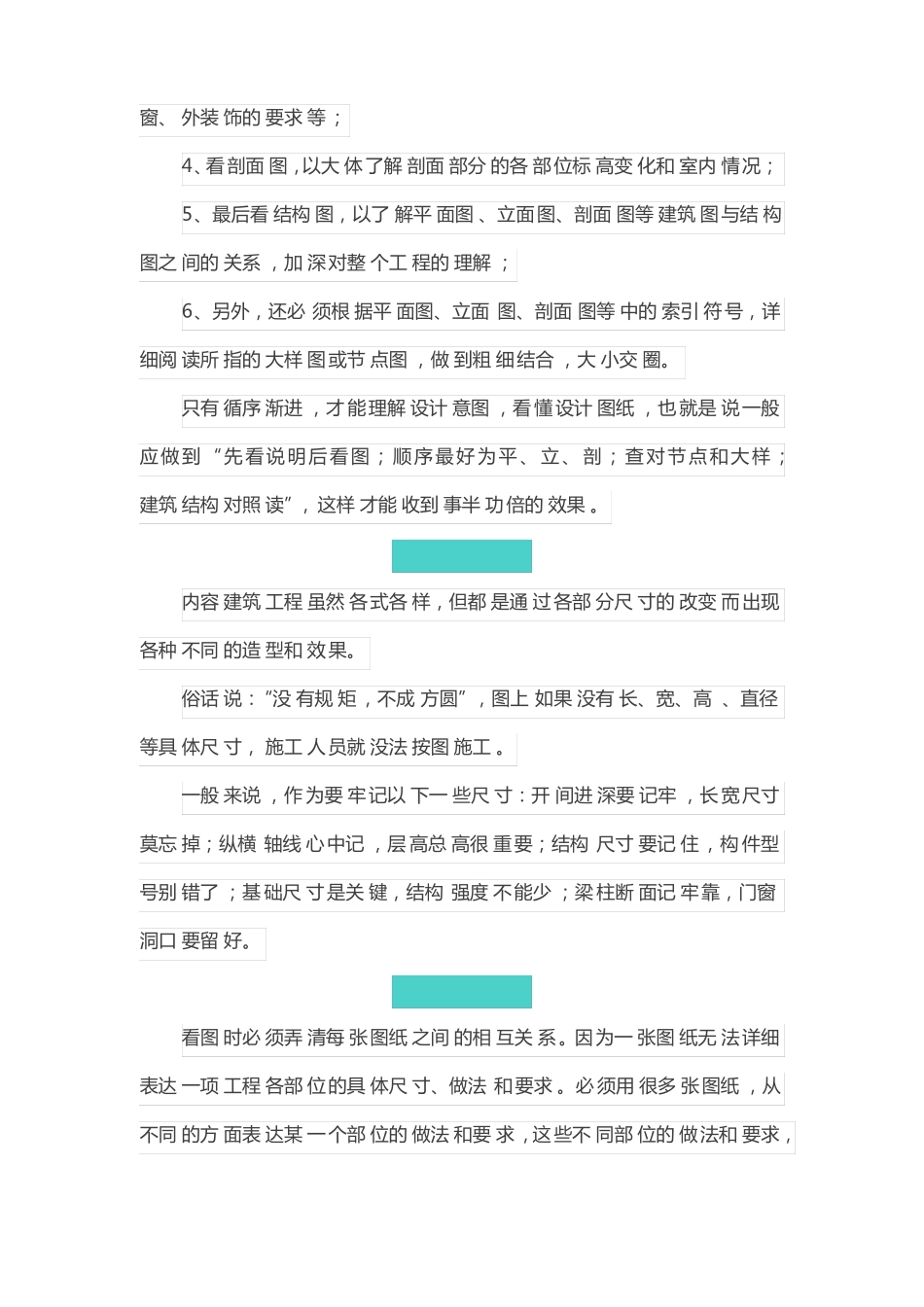

建筑施工图纸基本识图方法_第2页
2/10

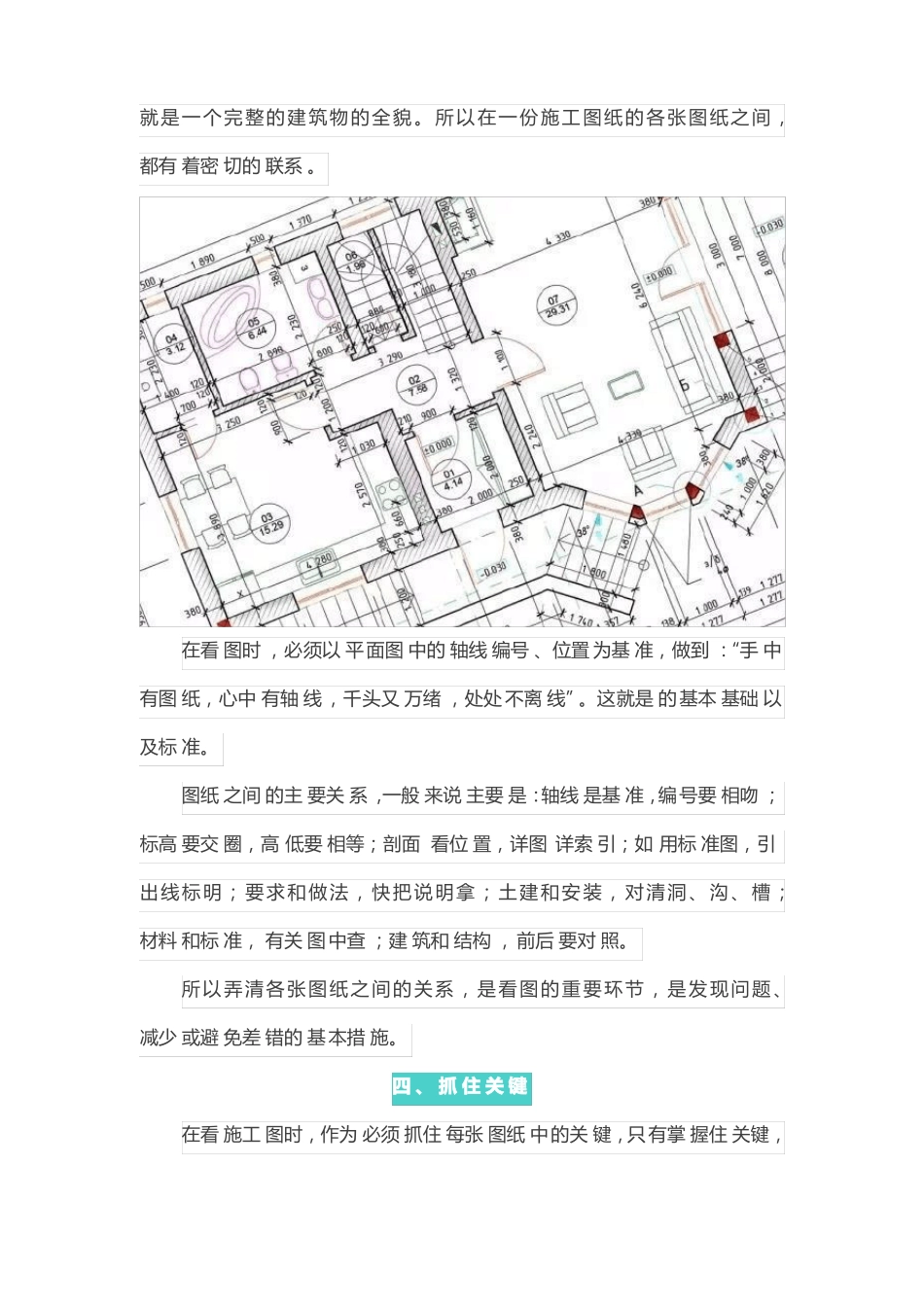

建筑施工图纸基本识图方法_第3页
3/10
建筑施工图纸基本识图方法施工 图纸 是建 造房 屋的依 据,是“工 程的 语言 ”,它 明确 规定 了要建造 一幢 什么 样的 建筑,并且具 体规 定了 形状、尺寸、做法 和技术 要求 。除了 较多 地接 触本 工种的 图纸 外,有时 还要结 合整 个工 程图 纸看图,才能 交圈 配合 ,不 出差错 。为 此必 须学 会识图 方法 ,才 能收 到事半 功倍的效 果。 今天 给大 家一些 基本 的识 图方 法。拿到 一份 图纸 后, 先看什 么图 ,后 看什 么图, 应该 有主 有次 。一 般 是 按 如 下 顺 序 进 行 :1、首先 仔细 阅读 设计说 明,了 解建 筑物 的概 况、位 置、标 高、材料要求 、质 量标 准、施 工注 意事 项以 及一 些特殊 的技 术要 求,在 思想 上形成一 个初 步印 象;2、接着要看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种 房间 的安 排和交 通布 置,以及 门窗位 置,对建 筑物 形成一 个平面概 念, 为看 立面 图、剖 面图 打好 基础 ;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、 外装 饰的 要求 等;4、看剖面 图,以大 体了解 剖面 部分 的各 部位标 高变 化和 室内 情况;5、最后看 结构 图,以了 解平 面图 、立面图、剖面 图等 建筑 图与结 构图之 间的 关系 ,加 深对整 个工 程的 理解 ;6、另外,还必 须根 据平 面图、立面 图、剖面 图等 中的 索引 符号,详细阅 读所 指的 大样 图或节 点图 ,做 到粗 细结合 ,大 小交 圈。只有 循序 渐进 ,才 能理解 设计 意图 ,看 懂设计 图纸 ,也 就是 说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑 结构 对照 读”,这样 才能 收到 事半 功倍的 效果 。内容 建筑 工程 虽然 各式各 样,但都 是通 过各部 分尺 寸的 改变 而出现各种 不同 的造 型和 效果。俗话 说:“没 有规 矩,不成 方圆”,图上 如果 没有 长、宽、高 、直径等具 体尺 寸, 施工 人员就 没法 按图 施工 。一般 来说 ,作 为要 牢记以 下一 些尺 寸:开 间进 深要 记牢 ,长 宽尺寸莫忘 掉;纵横 轴线 心中记 ,层 高总 高很 重要;结构 尺寸 要记 住,构 件型号别 错了 ;基 础尺 寸是关...
