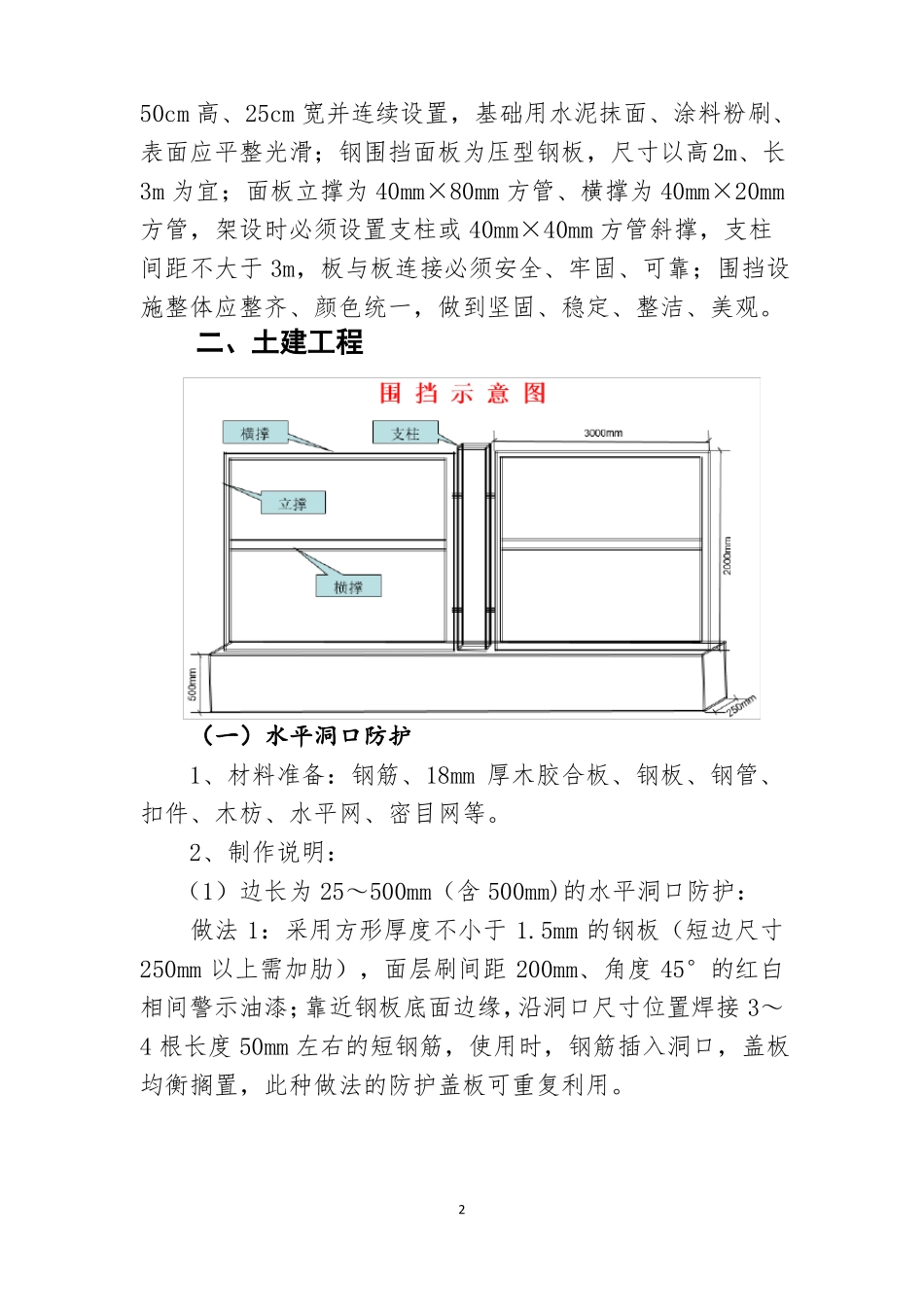

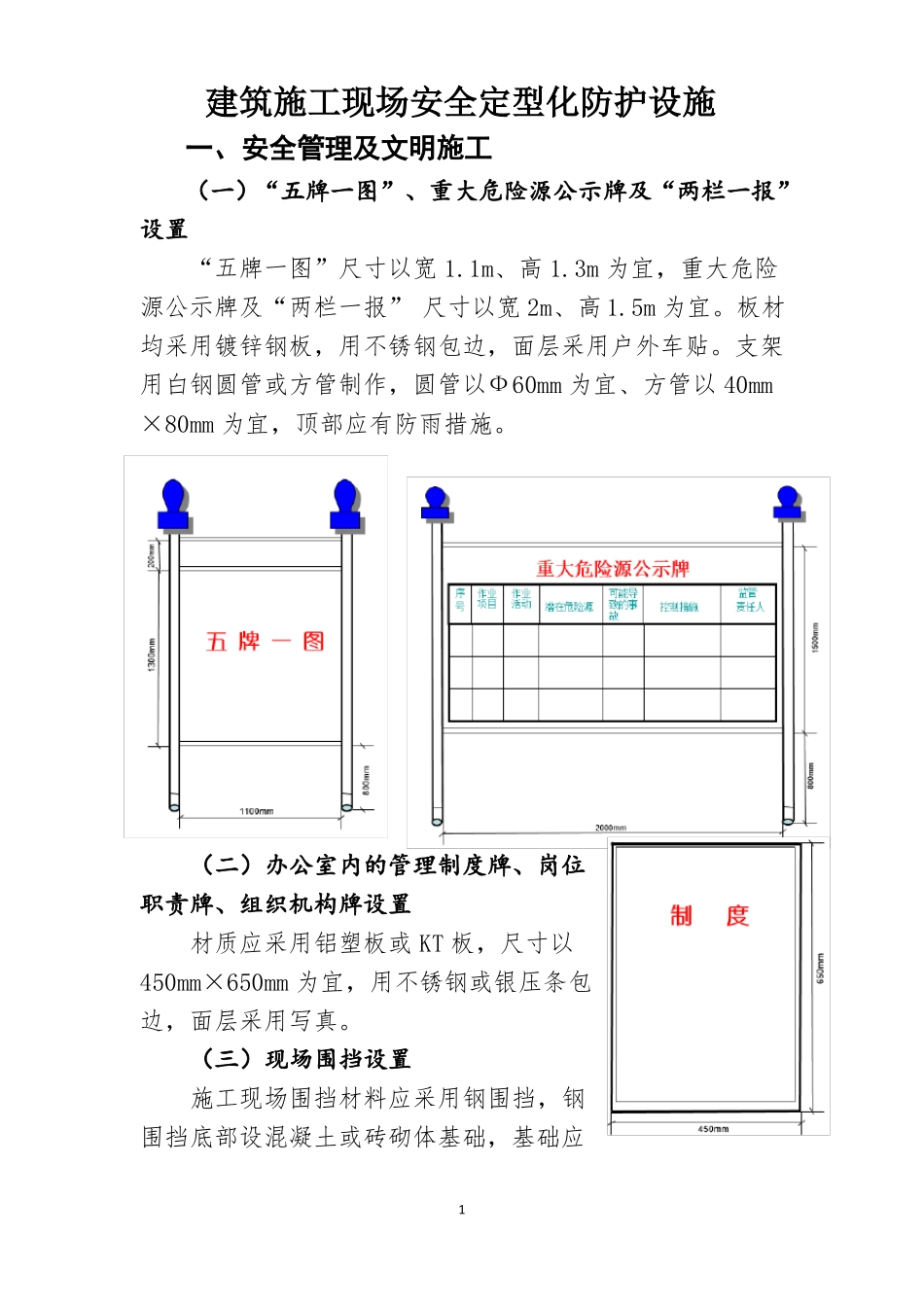

建筑施工现场安全定型化防护设施一、安全管理及文明施工（一）“五牌一图”、重大危险源公示牌及“两栏一报”设置“五牌一图”尺寸以宽 1.1m、高 1.3m 为宜，重大危险源公示牌及“两栏一报” 尺寸以宽 2m、高 1.5m 为宜。板材均采用镀锌钢板，用不锈钢包边，面层采用户外车贴。支架用白钢圆管或方管制作，圆管以Ф60mm 为宜、方管以 40mm×80mm 为宜，顶部应有防雨措施。（二）办公室内的管理制度牌、岗位职责牌、组织机构牌设置材质应采用铝塑板或 KT 板，尺寸以450mm×650mm 为宜，用不锈钢或银压条包边，面层采用写真。（三）现场围挡设置施工现场围挡材料应采用钢围挡，钢围挡底部设混凝土或砖砌体基础，基础应150cm 高、25cm 宽并连续设置，基础用水泥抹面、涂料粉刷、表面应平整光滑；钢围挡面板为压型钢板，尺寸以高2m、长3m 为宜；面板立撑为 40mm×80mm 方管、横撑为 40mm×20mm方管，架设时必须设置支柱或 40mm×40mm 方管斜撑，支柱间距不大于 3m，板与板连接必须安全、牢固、可靠；围挡设施整体应整齐、颜色统一，做到坚固、稳定、整洁、美观。二、土建工程（一）水平洞口防护 1、材料准备：钢筋、18mm 厚木胶合板、钢板、钢管、扣件、木枋、水平网、密目网等。 2、制作说明：（1）边长为 25～500mm（含 500mm)的水平洞口防护：做法 1：采用方形厚度不小于 1.5mm 的钢板（短边尺寸250mm 以上需加肋），面层刷间距 200mm、角度 45°的红白相间警示油漆；靠近钢板底面边缘，沿洞口尺寸位置焊接 3～4 根长度 50mm 左右的短钢筋，使用时，钢筋插入洞口，盖板均衡搁置，此种做法的防护盖板可重复利用。2做法 2：放线孔等需要经常使用的预留洞口，可使用钢筋焊接成矩形钢框，钢框嵌固在洞口边缘，钢框空隙水平插入18mm 厚木胶合板或厚度不小于 1.5mm 的冷轧钢板，钢框底部内侧应焊接支撑盖板钢筋和起固定钢框作用的短钢筋，使整体呈抽屉状，板面层刷间距 200mm 角度 45°的红白相间警示油漆。（2）边长为 500～1500mm（含 1500mm)的水平洞口防护：做法 1：洞口上部铺木枋（立放），间距不大于 400mm，上盖 18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用 18mm 厚木胶合板封严，面层刷间距 200mm 角度45°的红白相间警示油漆，防护盖板应与楼面有固定措施；洞口外侧设封闭防护栏杆，防护栏杆上挂设警示标牌。3断面图示意图做法 2：采用贯穿于混凝土板内的钢筋构成防护网，...
