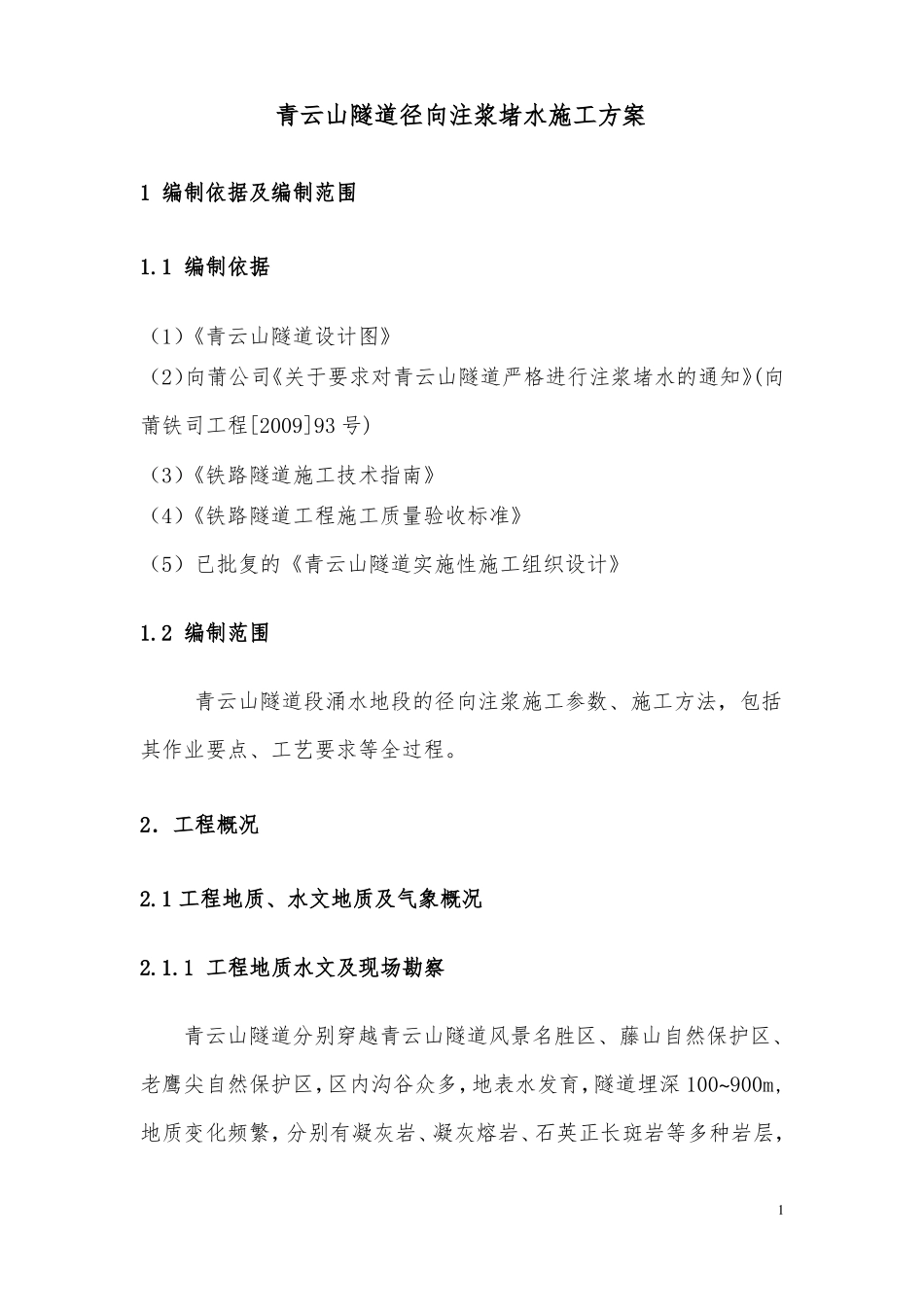

新建向莆铁路青云山隧道径向注浆堵水施工方案中铁二十三局集团中国铁建编制：金坤学审核：韩尤直审批：李铎中铁二十三局向莆铁路FJ-10标指挥部二 OO 九年八月青云山隧道径向注浆堵水施工方案1 编制依据及编制范围1.1 编制依据（1）《青云山隧道设计图》（2）向莆公司《关于要求对青云山隧道严格进行注浆堵水的通知》(向莆铁司工程[2009]93 号)（3）《铁路隧道施工技术指南》（4）《铁路隧道工程施工质量验收标准》（5）已批复的《青云山隧道实施性施工组织设计》1.2 编制范围青云山隧道段涌水地段的径向注浆施工参数、施工方法，包括其作业要点、工艺要求等全过程。2．工程概况2.1 工程地质、水文地质及气象概况2.1.1 工程地质水文及现场勘察青云山隧道分别穿越青云山隧道风景名胜区、藤山自然保护区、老鹰尖自然保护区，区内沟谷众多，地表水发育，隧道埋深 100~900m,地质变化频繁，分别有凝灰岩、凝灰熔岩、石英正长斑岩等多种岩层，1并受断层破碎带影响，围岩产状与走向变换频繁，并根据已施工地段的渗水情况观察分析，洞内渗水受地表水影响严重，并随雨季与枯季变化。2.1.2 施工区气象条件隧道地处亚热带季风气候区，冬季较短，温暖湿润，年平均气温19.5oC，多年平均降水量1400～2000毫米，雨量丰富，每年4～9月为雨季，降雨量占全年的70%以上，并常伴有台风暴雨出现，全年无霜期296天。2.2 设计情况对青云山隧道涌水按照以堵为主的原则，对已开挖涌水地段，先对涌水点进行埋管集中引排，待涌水量及水压减小后再采用加固圈3m 径向注浆加固围岩堵水，其设计参照“永莆施图（隧）02（3）-16”图，其具体注浆里程段落和注浆部位根据四方会堪变更纪要确定。3施工方案3.1 总体施工方案根据设计要求，洞内渗水采用“以堵为主、限量排放”的治理原则进行，保证隧道周边生态环境不被破坏，防止周边溪流、泉眼等不会因隧道施工而枯竭。在隧道进行开挖支护后，对围岩裂缝密集处或有渗涌水地段采用注浆固结止水的方式处理，注浆材料为水泥净浆浆2液，注浆应分区段、分序加密的原则进行。3.2 径向注浆参数设计隧道注浆参数以隧道围岩状况及渗水情况确定，注浆孔采用风枪钻孔，钻孔直径 52mm，注浆钻孔深度 5m，环向间距 1.8m，纵向间距2.6m，并呈梅花型布置，孔口采用φ50，壁厚为 3.5mm 热轧无缝钢管，管长 1.0m，管口采取止浆措施。注浆材料采用水灰比为 1:1 水泥净浆，水泥采用 PO42.5 普通硅酸盐水泥，注浆净压力为 0.5~1.0MP...
