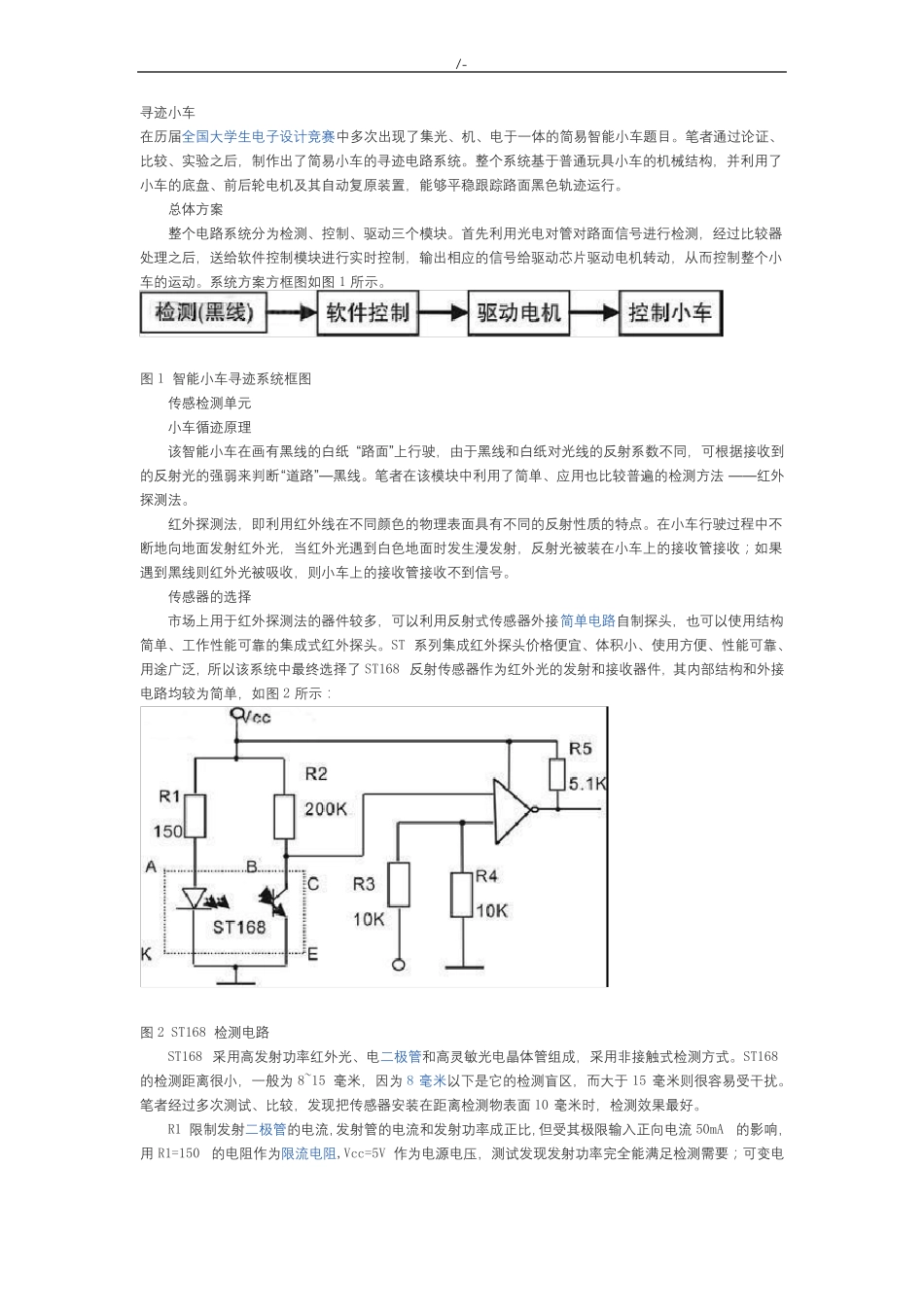

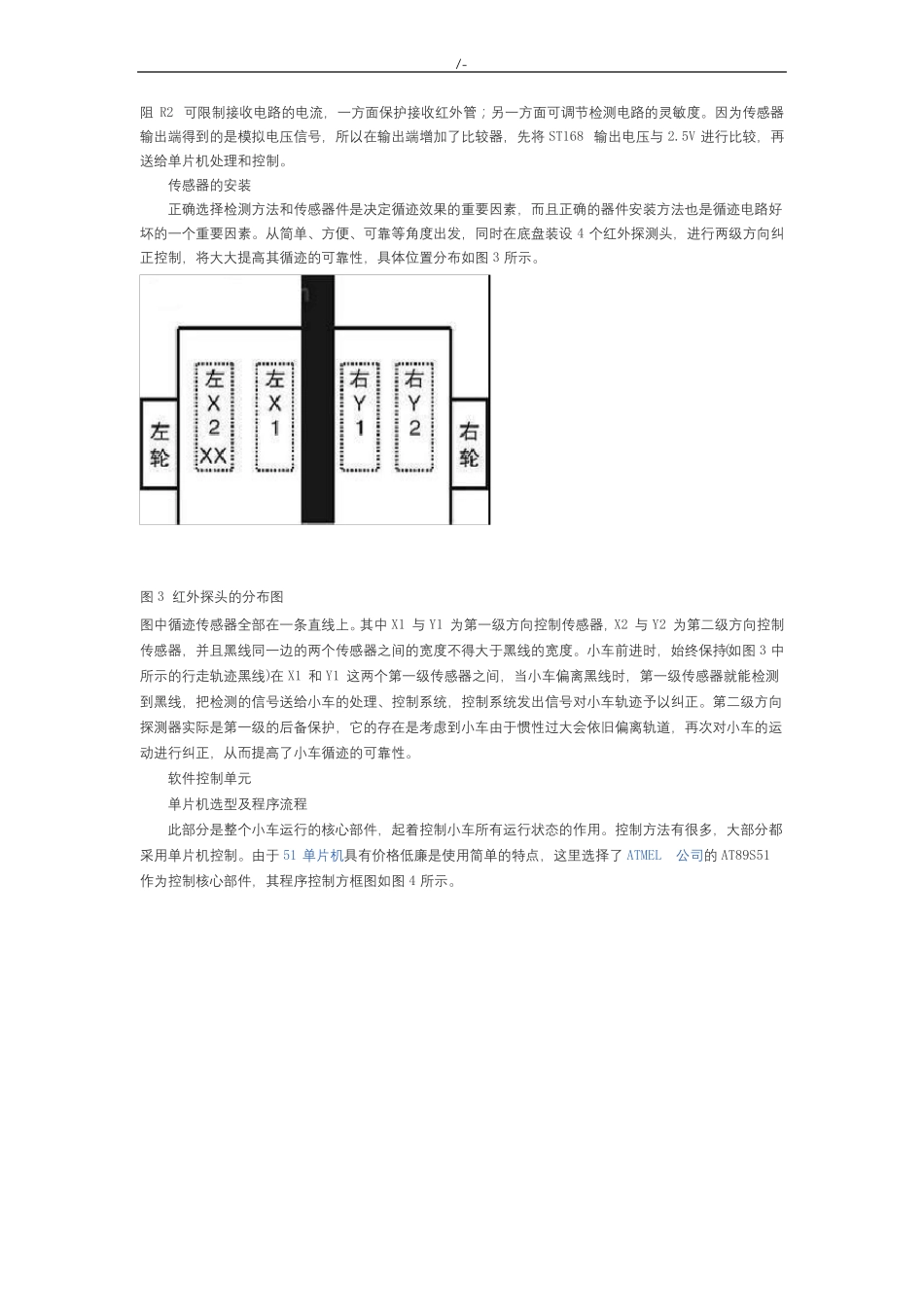

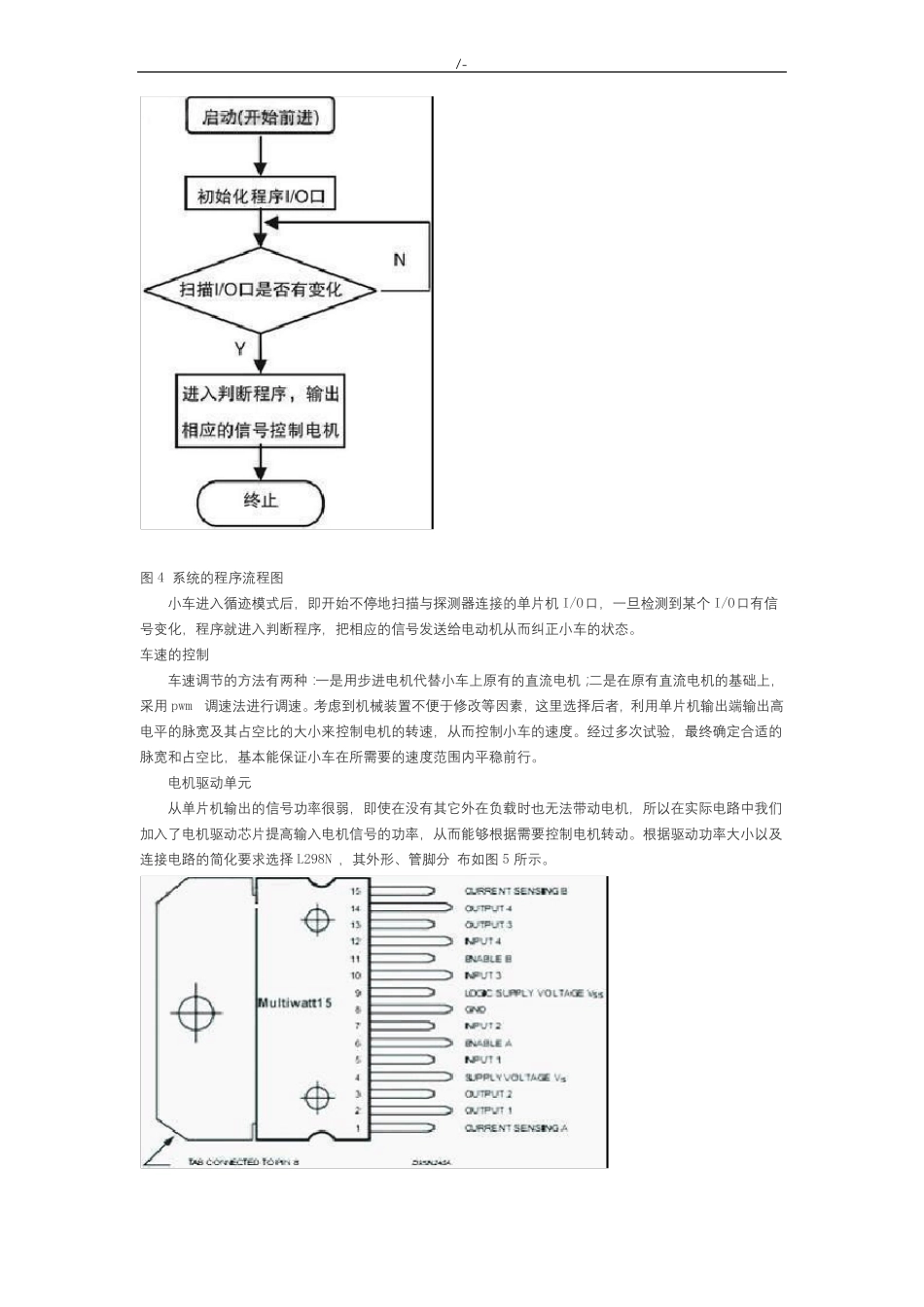

/-寻迹小车在历届全国大学生电子设计竞赛中多次出现了集光、机、电于一体的简易智能小车题目。笔者通过论证、比较、实验之后,制作出了简易小车的寻迹电路系统。整个系统基于普通玩具小车的机械结构,并利用了小车的底盘、前后轮电机及其自动复原装置,能够平稳跟踪路面黑色轨迹运行。总体方案整个电路系统分为检测、控制、驱动三个模块。首先利用光电对管对路面信号进行检测,经过比较器处理之后,送给软件控制模块进行实时控制,输出相应的信号给驱动芯片驱动电机转动,从而控制整个小车的运动。系统方案方框图如图 1 所示。图 1 智能小车寻迹系统框图传感检测单元小车循迹原理该智能小车在画有黑线的白纸 “路面”上行驶,由于黑线和白纸对光线的反射系数不同,可根据接收到的反射光的强弱来判断“道路”—黑线。笔者在该模块中利用了简单、应用也比较普遍的检测方法 ——红外探测法。红外探测法,即利用红外线在不同颜色的物理表面具有不同的反射性质的特点。在小车行驶过程中不断地向地面发射红外光,当红外光遇到白色地面时发生漫发射,反射光被装在小车上的接收管接收;如果遇到黑线则红外光被吸收,则小车上的接收管接收不到信号。传感器的选择市场上用于红外探测法的器件较多,可以利用反射式传感器外接简单电路自制探头,也可以使用结构简单、工作性能可靠的集成式红外探头。ST 系列集成红外探头价格便宜、体积小、使用方便、性能可靠、用途广泛,所以该系统中最终选择了 ST168 反射传感器作为红外光的发射和接收器件,其内部结构和外接电路均较为简单,如图 2 所示:图 2 ST168 检测电路ST168 采用高发射功率红外光、电二极管和高灵敏光电晶体管组成,采用非接触式检测方式。ST168的检测距离很小,一般为 8~15 毫米,因为 8 毫米以下是它的检测盲区,而大于 15 毫米则很容易受干扰。笔者经过多次测试、比较,发现把传感器安装在距离检测物表面 10 毫米时,检测效果最好。R1 限制发射二极管的电流,发射管的电流和发射功率成正比,但受其极限输入正向电流 50mA的影响,用 R1=150的电阻作为限流电阻,Vcc=5V 作为电源电压,测试发现发射功率完全能满足检测需要;可变电/-阻 R2 可限制接收电路的电流,一方面保护接收红外管;另一方面可调节检测电路的灵敏度。因为传感器输出端得到的是模拟电压信号,所以在输出端增加了比较器,先将 ST168 输出电压与 2.5V 进行比较,再送给单片机处理和控制。传感器的安...
