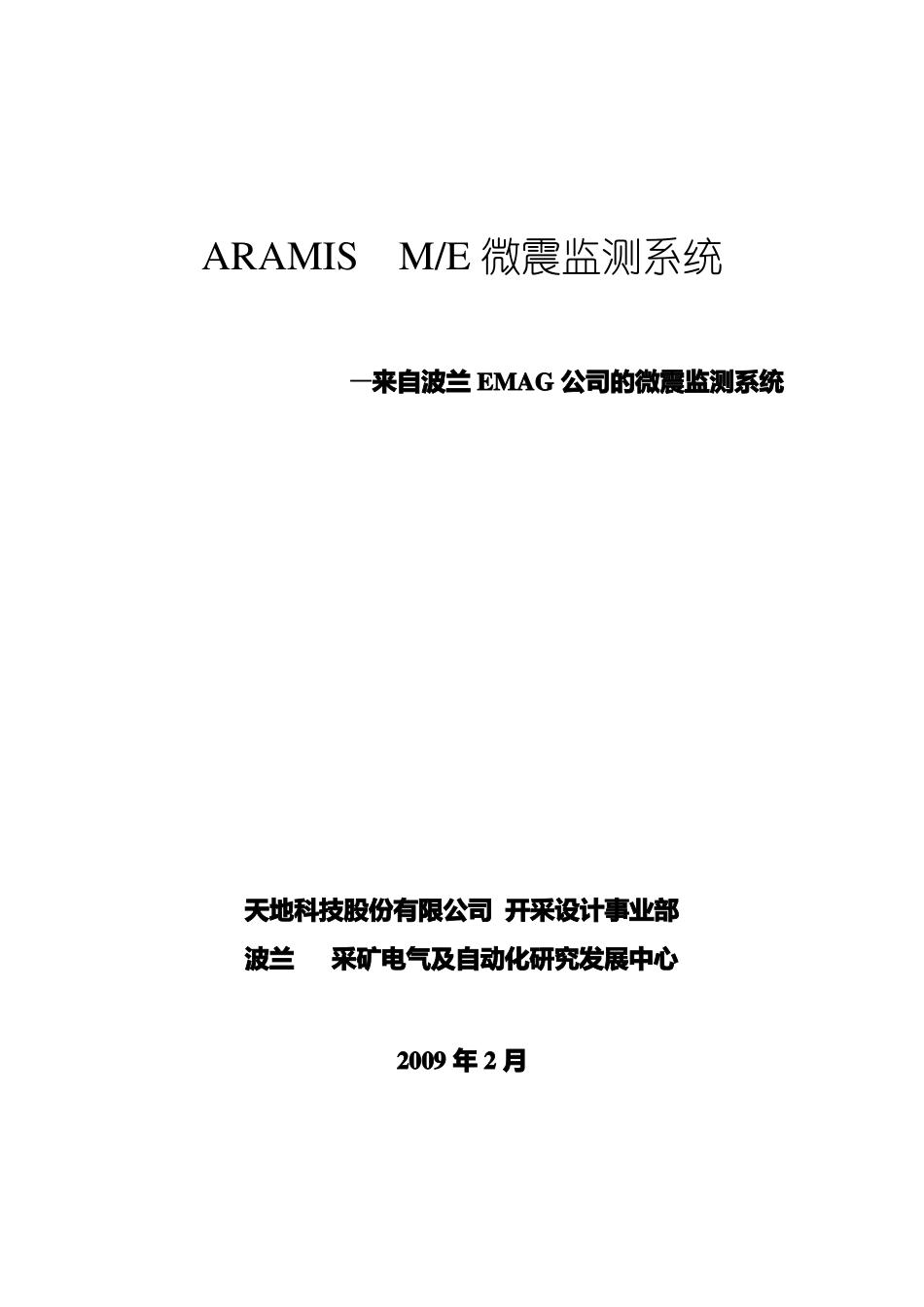

微震监测系统_第1页
1/9

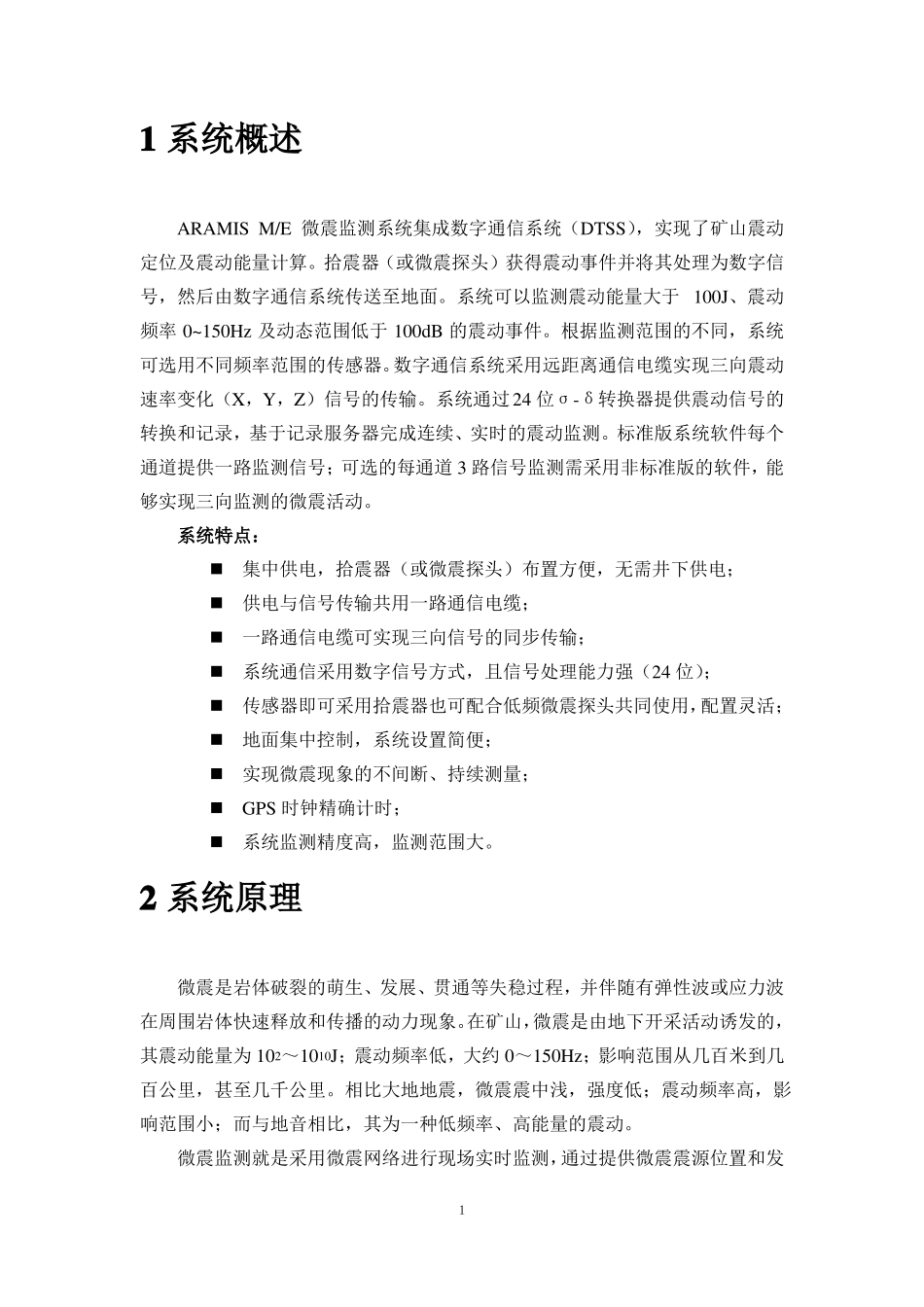

微震监测系统_第2页
2/9

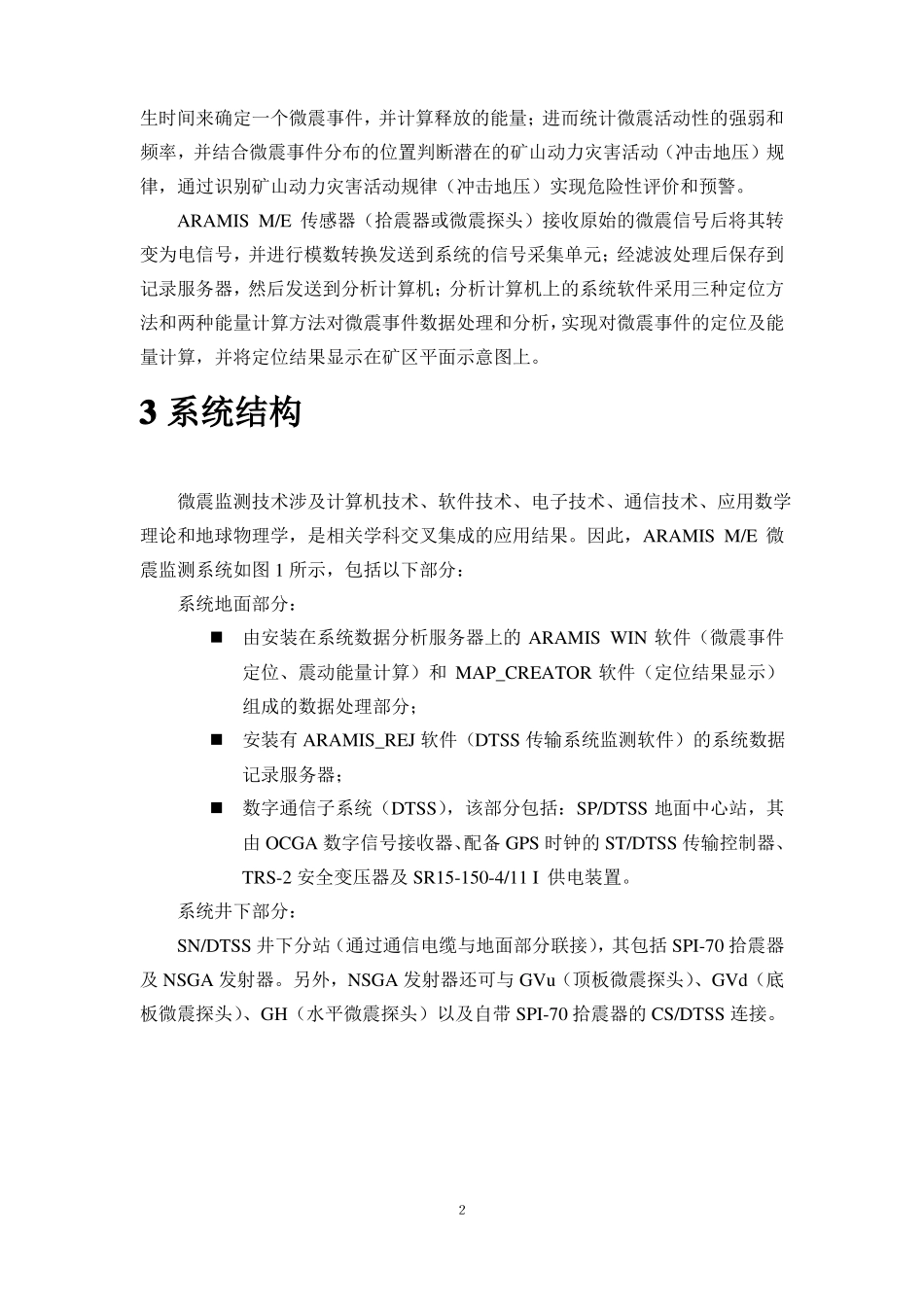

微震监测系统_第3页
3/9
ARAMISM/E 微震监测系统—来自波兰 EMAG 公司的微震监测系统天地科技股份有限公司 开采设计事业部波兰采矿电气及自动化研究发展中心2009 年 2 月1 系统概述ARAMIS M/E 微震监测系统集成数字通信系统(DTSS),实现了矿山震动定位及震动能量计算。拾震器(或微震探头)获得震动事件并将其处理为数字信号,然后由数字通信系统传送至地面。系统可以监测震动能量大于 100J、震动频率 0~150Hz 及动态范围低于 100dB 的震动事件。根据监测范围的不同,系统可选用不同频率范围的传感器。数字通信系统采用远距离通信电缆实现三向震动速率变化(X,Y,Z)信号的传输。系统通过24 位σ-δ转换器提供震动信号的转换和记录,基于记录服务器完成连续、实时的震动监测。标准版系统软件每个通道提供一路监测信号;可选的每通道 3 路信号监测需采用非标准版的软件,能够实现三向监测的微震活动。系统特点:集中供电,拾震器(或微震探头)布置方便,无需井下供电;供电与信号传输共用一路通信电缆;一路通信电缆可实现三向信号的同步传输;系统通信采用数字信号方式,且信号处理能力强(24 位);传感器即可采用拾震器也可配合低频微震探头共同使用,配置灵活;地面集中控制,系统设置简便;实现微震现象的不间断、持续测量;GPS 时钟精确计时;系统监测精度高,监测范围大。2 系统原理微震是岩体破裂的萌生、发展、贯通等失稳过程,并伴随有弹性波或应力波在周围岩体快速释放和传播的动力现象。在矿山,微震是由地下开采活动诱发的,其震动能量为 102~1010J;震动频率低,大约 0~150Hz;影响范围从几百米到几百公里,甚至几千公里。相比大地地震,微震震中浅,强度低;震动频率高,影响范围小;而与地音相比,其为一种低频率、高能量的震动。微震监测就是采用微震网络进行现场实时监测,通过提供微震震源位置和发1生时间来确定一个微震事件,并计算释放的能量;进而统计微震活动性的强弱和频率,并结合微震事件分布的位置判断潜在的矿山动力灾害活动(冲击地压)规律,通过识别矿山动力灾害活动规律(冲击地压)实现危险性评价和预警。ARAMIS M/E 传感器(拾震器或微震探头)接收原始的微震信号后将其转变为电信号,并进行模数转换发送到系统的信号采集单元;经滤波处理后保存到记录服务器,然后发送到分析计算机;分析计算机上的系统软件采用三种定位方法和两种能量计算方法对微震事件数据处理和分析,实现对微震...
