嵌入式实验报告 设计和实现一个KED-ampLED驱动

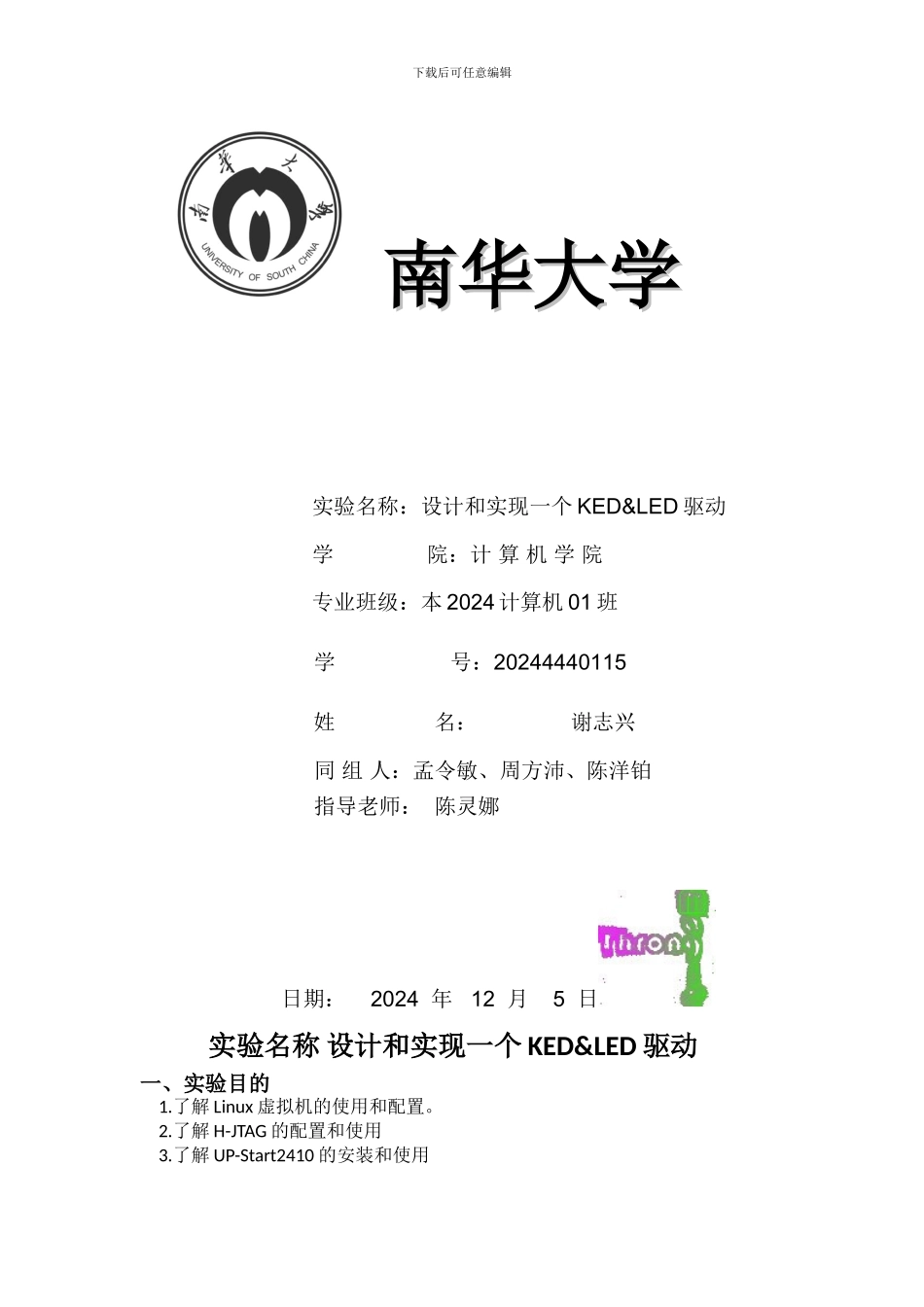

下载后可任意编辑南华大学南华大学 实验名称：设计和实现一个 KED&LED 驱动学 院：计 算 机 学 院专业班级：本 2024 计算机 01 班 学 号：20244440115 姓 名： 谢志兴同 组 人：孟令敏、周方沛、陈洋铂指导老师： 陈灵娜日期： 2024 年 12 月 5 日实验名称 设计和实现一个 KED&LED 驱动一、实验目的1.了解 Linux 虚拟机的使用和配置。2.了解 H-JTAG 的配置和使用3.了解 UP-Start2410 的安装和使用下载后可任意编辑4.熟悉使用 XSBase255 的 Boot Loader 指令5.了解 ARM 设备外围电路结构域接口原理。6.编程实现对嵌入式设备上的 LED 灯的控制。二、实验仪器1、装有 Linux 操作系统的 PC 机一台；2、UP-Start2410 设备一套三、实验步骤 1.Linux 虚拟机的配置1）Linux 网络配置：输入用户名 root,密码 123456 进入如下画面后就可以搭建我们的开发环境了。从 进 入 -> 系 统 设 置 -> 网 络 （ 进 入 如 图 1 所 示 位 置 ）下载后可任意编辑 图 1双击进入图 2 位置，如红色区域配置地址，子网掩码，默认网关地址；注意地址要和 我 们 的 windows 的 地 址 在 同 一 网 段 （ 即 前 3 段 相 同 如 192.168.1.X 与192.168.1.XX 就是在同一个网段），但是不能冲突（即第 4 位相同）。然后点击确定 图 2下载后可任意编辑 2）配置 DNS：此时我们已经返回到图 1 的界面，点击“DNS”进行 DNS 配置，DNS 通常都是默认为如图 3 所示的情形 图 3此时假如网络没有激活，我们可以双击图中的“激活”来激活，如图 4 所示下载后可任意编辑 图 4打开浏览器，如图 5 所示 图 5 3）配置 Samba 服务器：如下图找到 Samba 服务器下载后可任意编辑点击进入 Samba 服务器配置，里面有一个我们已经配置好的目录，我们也可以点 增加来自行选择共享目录，这个我们后面会讲到4）配置网络：如下图所示下载后可任意编辑点击“网络”进入如下界面双击 进入下图所示的位置，和配置 Linux 虚拟机上网的配置相同，假如需要修改 Ip 在下图里修改，然后点确定，路由和硬件设备默认的即可。下载后可任意编辑以下两幅图是路由和硬件设备默认的情况 5）配置服务：如下图所示找到“服务”双击进入下载后可任意编辑 将 iptables 服务勾掉,并确保 httpd ,nfs,smb 选项选中。6）新建共享目录：双击 图标或右键-> 新建终端，如下图所示...
