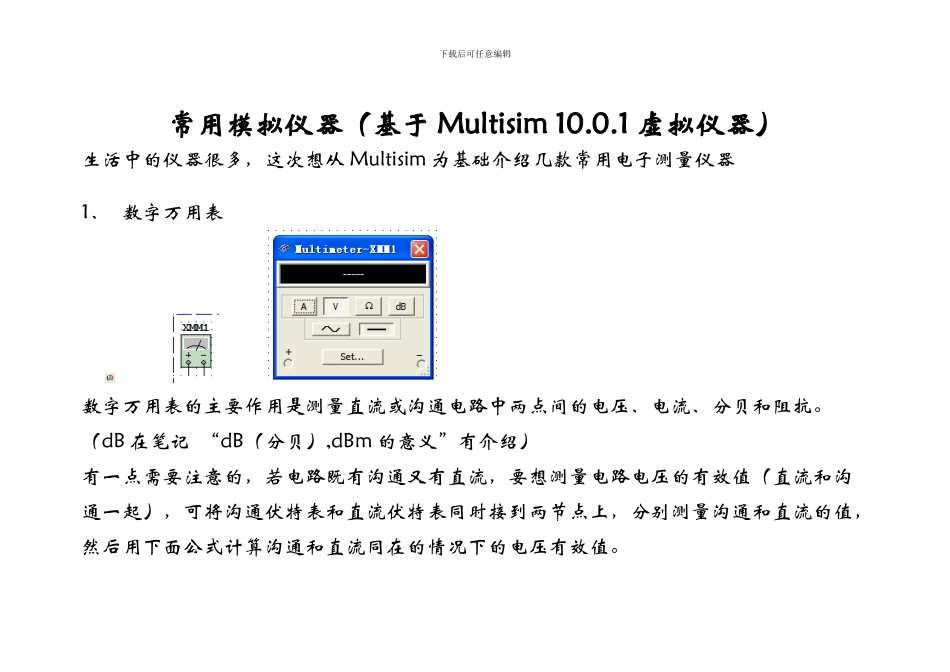

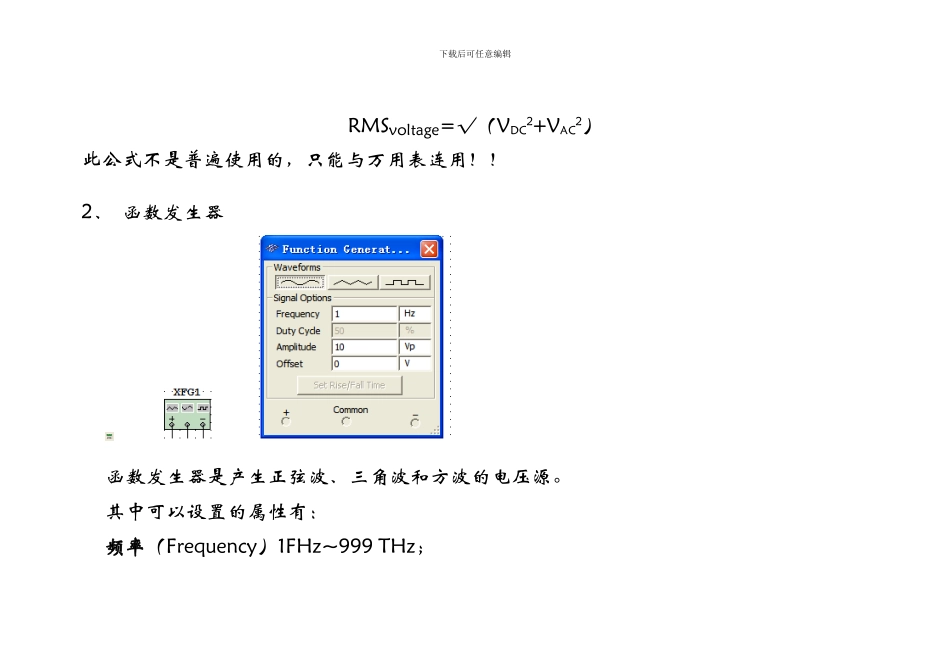

下载后可任意编辑常用模拟仪器（基于 Multisim 10.0.1 虚拟仪器）生活中的仪器很多，这次想从 Multisim 为基础介绍几款常用电子测量仪器1、 数字万用表 数字万用表的主要作用是测量直流或沟通电路中两点间的电压、电流、分贝和阻抗。（dB 在笔记 “dB（分贝）,dBm 的意义”有介绍）有一点需要注意的，若电路既有沟通又有直流，要想测量电路电压的有效值（直流和沟通一起），可将沟通伏特表和直流伏特表同时接到两节点上，分别测量沟通和直流的值，然后用下面公式计算沟通和直流同在的情况下的电压有效值。下载后可任意编辑RMSvoltage=√（VDC2+VAC2）此公式不是普遍使用的，只能与万用表连用！！2、 函数发生器 函数发生器是产生正弦波、三角波和方波的电压源。其中可以设置的属性有：频率（Frequency）1FHz~999 THz；下载后可任意编辑占空比（Duty Cyecle）1%~99%，设置脉冲保持时间与间歇时间之比（只对三角波和方波有效）；振幅（Amplitude）0~999kv；直流偏移量（Offset）；方波上升和下降时间设置（Set Rise/Fall Time），或称波形上升和下降沿的角度；3、 瓦特表 瓦特表用来测量电路的沟通或直流功率，功率的大小是流过的电路的电流和电压的乘积，量纲为瓦特（原来量纲的意思就是单位啊，以前还一直弄不明白，那“无量纲”下载后可任意编辑就是指“无单位”咯），瓦特表也能测量功率因数（Power Factor），功率因数是电压和电流相位差角的余弦值。4、 双踪示波器下载后可任意编辑 双踪示波器可以观察一路或两路信号随时间变化的波形，可以分析被测周期信号的幅值和频率，扫描可以在纳秒与秒之间的范围内选择。双踪示波器有 4 个连接端子：A通道输入、B 通道输入、外触发端 T 和接地端 G。下载后可任意编辑注：若电路中已有接地端，示波器可以不接地！双踪示波器面板分几大模块组成：（1） 时基（Timebase） 它是设置输入信号 X 轴的扫描时间及信号显示方式的对话框其中，Scale（设置扫描时间），设置 X 轴上每刻度的时间值，信号频率越高，扫描时间就得调得越短。另外，以上设置必须在 Y/T 下才有效；X position （设置信号在 X 轴向德起始点），范围在-5.00~5.00；Y/T、Add、A/B 和 B/A（信号显示方式）， ·Y/T：显示信号波形是关于时间（X 轴）的函数；·A/B、B/A：显示信号波形是关于 B 或 A（X 轴）通道的函数；下载后可任意编辑·Add：显示信号为两通道信号相加值；（2）输入通道设置...
