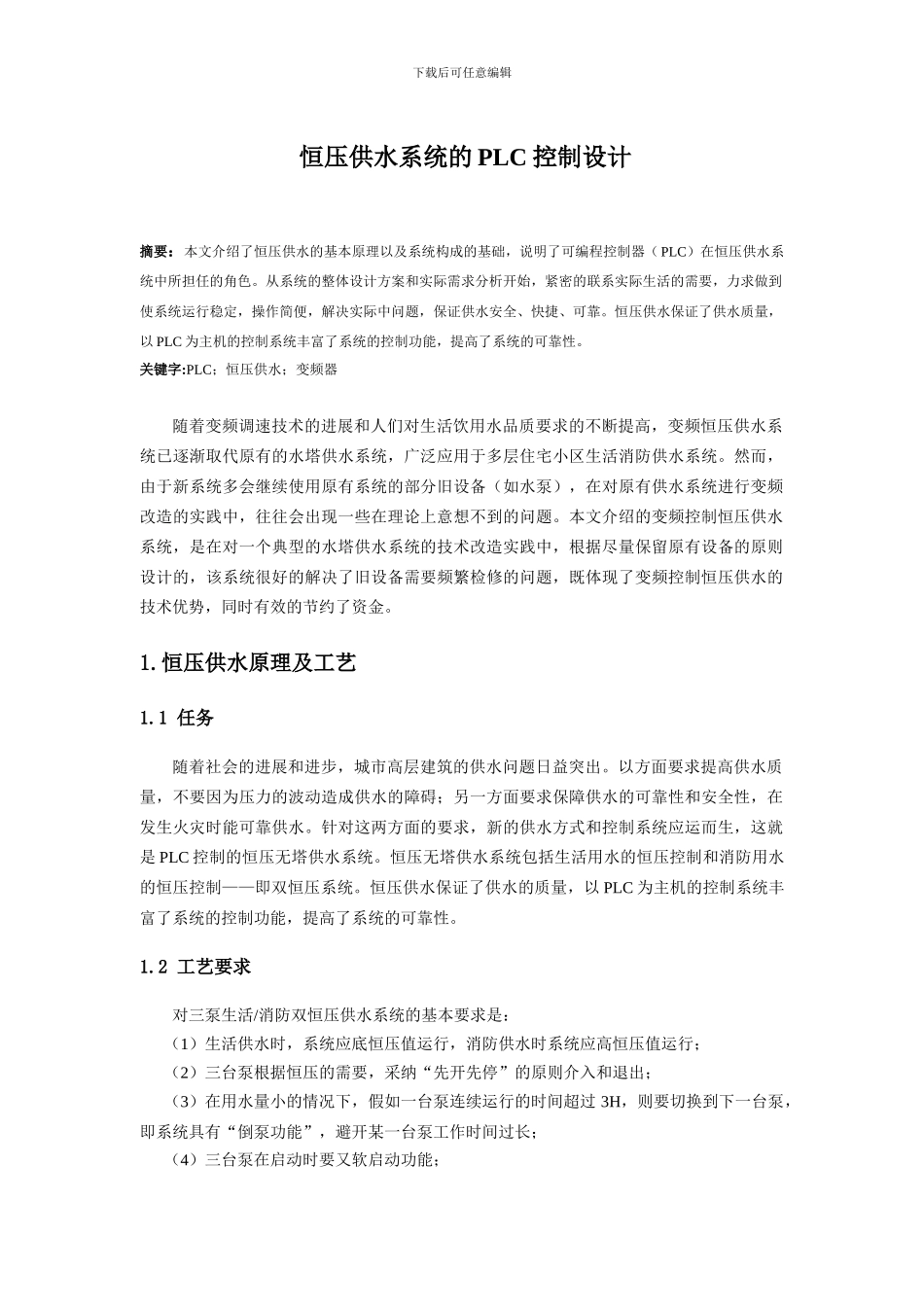

下载后可任意编辑 恒压供水系统的 PLC 控制设计 摘要：本文介绍了恒压供水的基本原理以及系统构成的基础，说明了可编程控制器（PLC）在恒压供水系统中所担任的角色。从系统的整体设计方案和实际需求分析开始，紧密的联系实际生活的需要，力求做到使系统运行稳定，操作简便，解决实际中问题，保证供水安全、快捷、可靠。恒压供水保证了供水质量，以 PLC 为主机的控制系统丰富了系统的控制功能，提高了系统的可靠性。关键字:PLC；恒压供水；变频器随着变频调速技术的进展和人们对生活饮用水品质要求的不断提高，变频恒压供水系统已逐渐取代原有的水塔供水系统，广泛应用于多层住宅小区生活消防供水系统。然而，由于新系统多会继续使用原有系统的部分旧设备（如水泵），在对原有供水系统进行变频改造的实践中，往往会出现一些在理论上意想不到的问题。本文介绍的变频控制恒压供水系统，是在对一个典型的水塔供水系统的技术改造实践中，根据尽量保留原有设备的原则设计的，该系统很好的解决了旧设备需要频繁检修的问题，既体现了变频控制恒压供水的技术优势，同时有效的节约了资金。 1.恒压供水原理及工艺 1.1 任务 随着社会的进展和进步，城市高层建筑的供水问题日益突出。以方面要求提高供水质量，不要因为压力的波动造成供水的障碍；另一方面要求保障供水的可靠性和安全性，在发生火灾时能可靠供水。针对这两方面的要求，新的供水方式和控制系统应运而生，这就是 PLC 控制的恒压无塔供水系统。恒压无塔供水系统包括生活用水的恒压控制和消防用水的恒压控制——即双恒压系统。恒压供水保证了供水的质量，以 PLC 为主机的控制系统丰富了系统的控制功能，提高了系统的可靠性。1.2 工艺要求 对三泵生活/消防双恒压供水系统的基本要求是：（1）生活供水时，系统应底恒压值运行，消防供水时系统应高恒压值运行；（2）三台泵根据恒压的需要，采纳“先开先停”的原则介入和退出；（3）在用水量小的情况下，假如一台泵连续运行的时间超过 3H，则要切换到下一台泵，即系统具有“倒泵功能”，避开某一台泵工作时间过长；（4）三台泵在启动时要又软启动功能；下载后可任意编辑1.3 系统的组成和基本工作原理 以一个三泵生活/消防双恒压无塔供水系统为例来说明其工艺过程，市网来水用高低水位控制器 EQ 来控制注水阀 TV1，它们自动把水注满储水池，只要水位低于高水位，则自动往水箱中注水。水池的高/低水位信号也直接送给 PLC，作为底水位...
