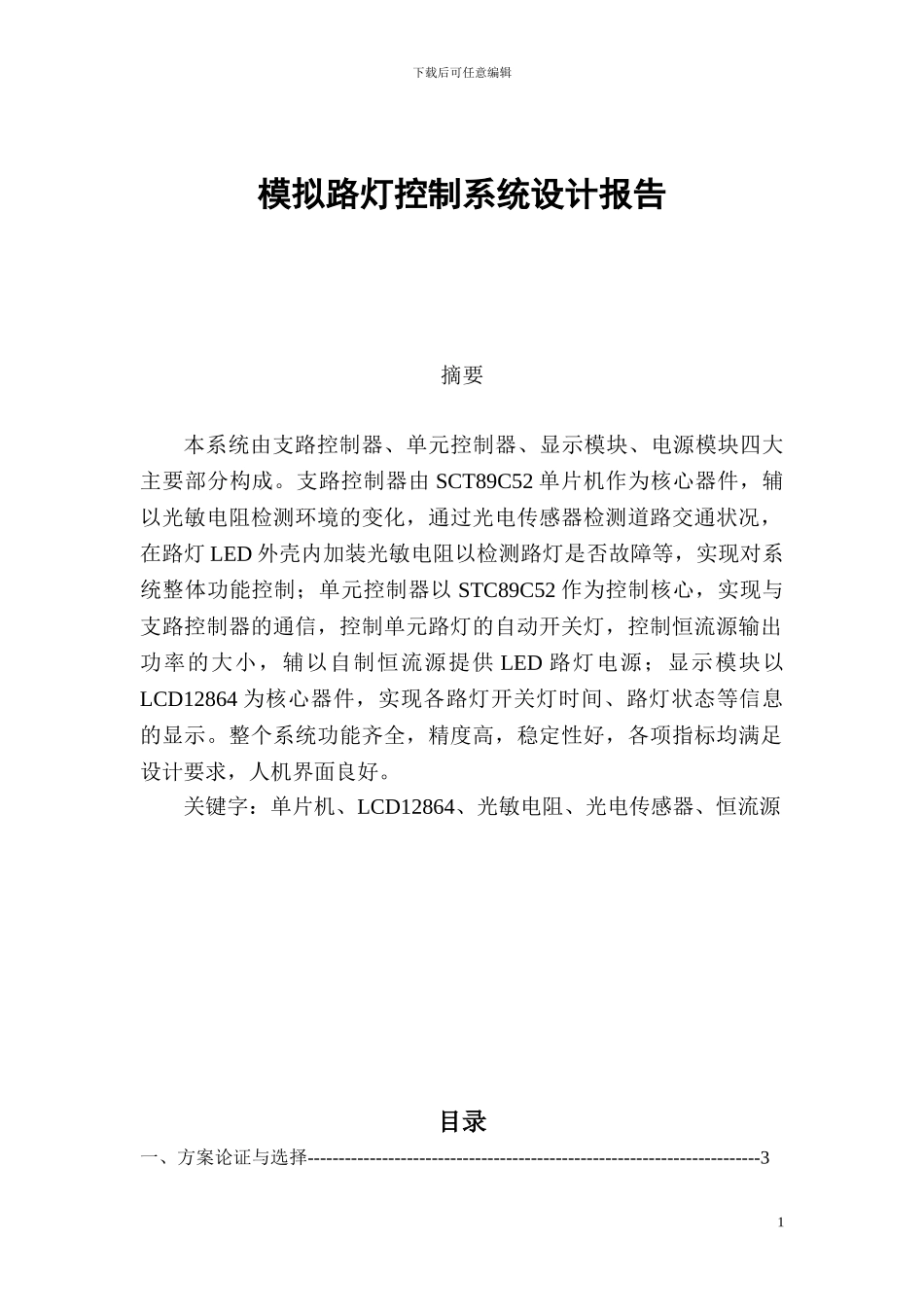

模拟路灯控制系统设计报告

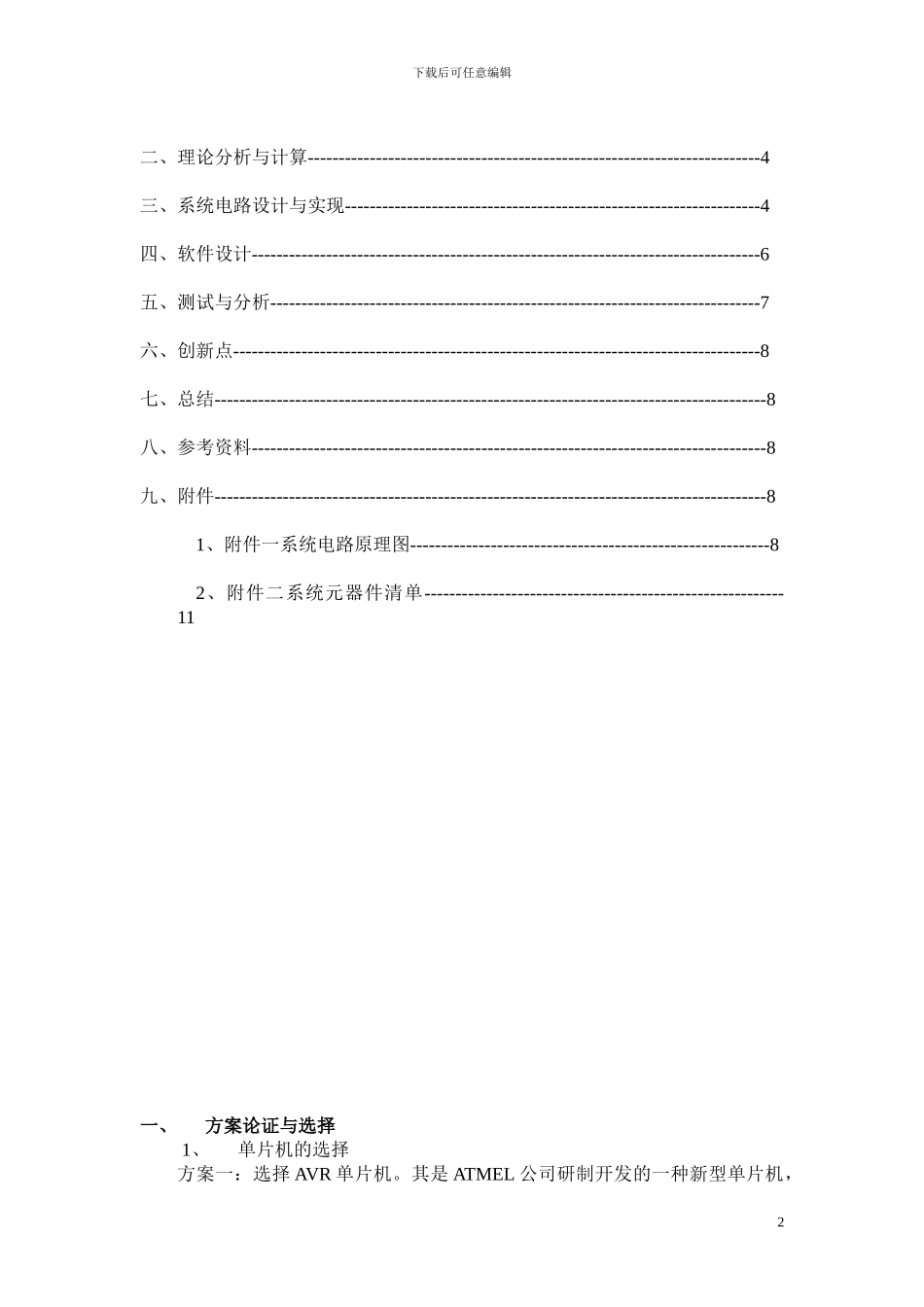

下载后可任意编辑 模拟路灯控制系统设计报告摘要本系统由支路控制器、单元控制器、显示模块、电源模块四大主要部分构成。支路控制器由 SCT89C52 单片机作为核心器件，辅以光敏电阻检测环境的变化，通过光电传感器检测道路交通状况，在路灯 LED 外壳内加装光敏电阻以检测路灯是否故障等，实现对系统整体功能控制；单元控制器以 STC89C52 作为控制核心，实现与支路控制器的通信，控制单元路灯的自动开关灯，控制恒流源输出功率的大小，辅以自制恒流源提供 LED 路灯电源；显示模块以LCD12864 为核心器件，实现各路灯开关灯时间、路灯状态等信息的显示。整个系统功能齐全，精度高，稳定性好，各项指标均满足设计要求，人机界面良好。关键字：单片机、LCD12864、光敏电阻、光电传感器、恒流源目录一、方案论证与选择-------------------------------------------------------------------------31下载后可任意编辑二、理论分析与计算-------------------------------------------------------------------------4三、系统电路设计与实现-------------------------------------------------------------------4四、软件设计----------------------------------------------------------------------------------6五、测试与分析-------------------------------------------------------------------------------7六、创新点-------------------------------------------------------------------------------------8七、总结-----------------------------------------------------------------------------------------8八、参考资料-----------------------------------------------------------------------------------8九、附件-----------------------------------------------------------------------------------------8 1、附件一系统电路原理图----------------------------------------------------------82、附件二系统元器件清单----------------------------------------------------------11一、方案论证与选择1、单片机的选择方案一：选择 AVR 单片机。其是 ATMEL 公司研制开发的一种新型单片机，2下载后可任意编辑运行速度快，内部资源丰富，驱动能力强，具备多种独立的时钟分频器。方案二：选择 STC89C52 单片机。其算术功能强，软件编程简洁灵活、自由度大，用软件编程实现各种逻辑控制功能，低功耗、价格低、稳定...
