EZR型调压器操作维修规程

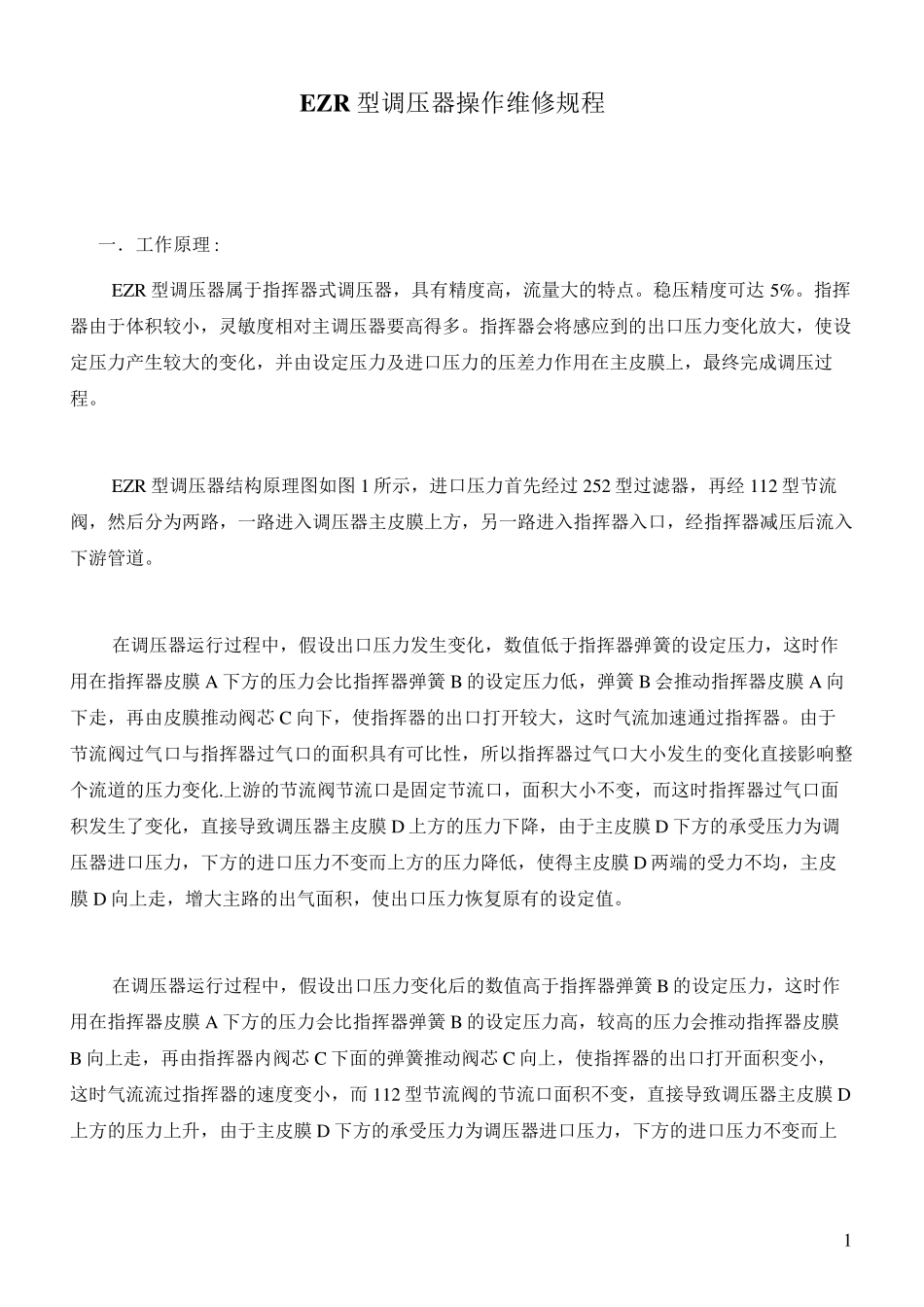

EZR型调压器操作维修规程_第1页
1/18
EZR型调压器操作维修规程_第2页
2/18
EZR型调压器操作维修规程_第3页
3/18
1 EZR 型调压器操作维修规程 一.工作原理 : EZR 型调压器属于指挥器式调压器,具有精度高,流量大的特点。稳压精度可达 5%。指挥器由于体积较小,灵敏度相对主调压器要高得多。指挥器会将感应到的出口压力变化放大,使设定压力产生较大的变化,并由设定压力及进口压力的压差力作用在主皮膜上,最终完成调压过程。 EZR 型调压器结构原理图如图 1 所示,进口压力首先经过 252 型过滤器,再经 112 型节流阀,然后分为两路,一路进入调压器主皮膜上方,另一路进入指挥器入口,经指挥器减压后流入下游管道。 在调压器运行过程中,假设出口压力发生变化,数值低于指挥器弹簧的设定压力,这时作用在指挥器皮膜 A 下方的压力会比指挥器弹簧 B 的设定压力低,弹簧 B 会推动指挥器皮膜 A 向下走,再由皮膜推动阀芯 C 向下,使指挥器的出口打开较大,这时气流加速通过指挥器。由于节流阀过气口与指挥器过气口的面积具有可比性,所以指挥器过气口大小发生的变化直接影响整个流道的压力变化.上游的节流阀节流口是固定节流口,面积大小不变,而这时指挥器过气口面积发生了变化,直接导致调压器主皮膜 D 上方的压力下降,由于主皮膜 D 下方的承受压力为调压器进口压力,下方的进口压力不变而上方的压力降低,使得主皮膜 D 两端的受力不均,主皮膜 D 向上走,增大主路的出气面积,使出口压力恢复原有的设定值。 在调压器运行过程中,假设出口压力变化后的数值高于指挥器弹簧 B 的设定压力,这时作用在指挥器皮膜 A 下方的压力会比指挥器弹簧 B 的设定压力高,较高的压力会推动指挥器皮膜B 向上走,再由指挥器内阀芯 C 下面的弹簧推动阀芯 C 向上,使指挥器的出口打开面积变小,这时气流流过指挥器的速度变小,而 112 型节流阀的节流口面积不变,直接导致调压器主皮膜 D上方的压力上升,由于主皮膜 D 下方的承受压力为调压器进口压力,下方的进口压力不变而上 2 方的压力上升,使得主皮膜D 两端的受力不均,主皮膜D 向下走,减少主路的出气面积,使出口压力恢复原有的设定值。 二.EZR 型调压器的投入使用操作步骤: 1.打开调压器指挥器进气阀门; 2.将112 型节流阀上指针位置转动至“START”位置; 3.缓慢打开主调压器进口阀门; 4.缓慢打开调压器指挥器出气阀门; 5.缓慢打开主调压器出口阀门; 6.将112 型节流阀上指针位置转动至“RUN”位置; 7.检查各接点漏气情况。 三.EZR 型调...
