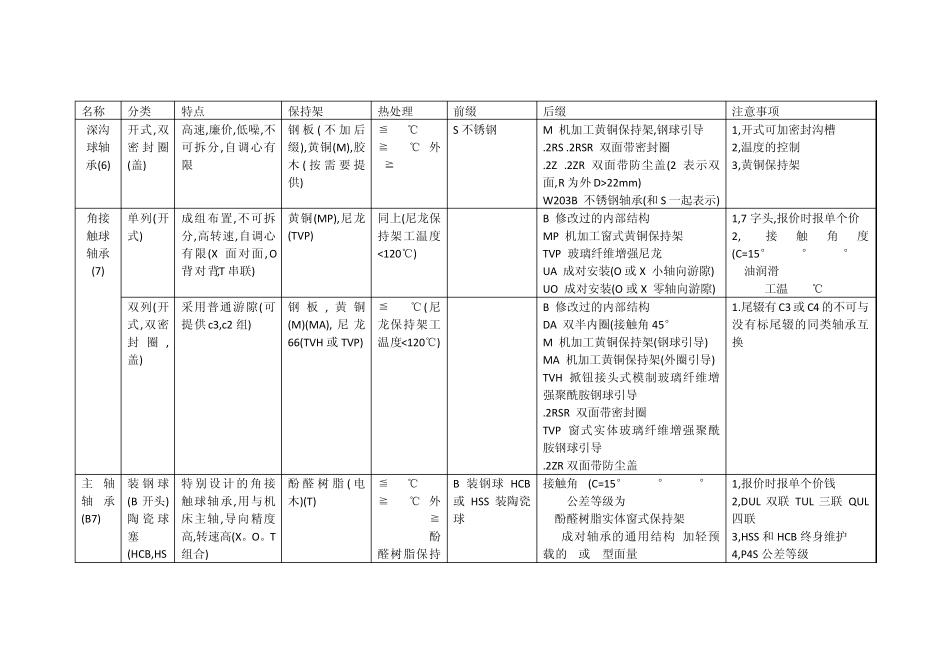

名称 分类 特点 保持架 热处理 前缀 后缀 注意事项 深沟球轴承(6) 开式,双密封圈(盖) 高速,廉价,低噪,不可拆分,自调心有限 钢板( 不加后缀),黄铜(M),胶木( 按需要提供) ≦150℃ ≧200℃(外D≧240mm) S 不锈钢 M 机加工黄铜保持架,钢球引导 .2RS .2RSR 双面带密封圈 .2Z .2ZR 双面带防尘盖(2 表示双面,R 为外D>22m m ) W203B 不锈钢轴承(和S 一起表示) 1,开式可加密封沟槽 2,温度的控制 3,黄铜保持架 角接触球轴承(7) 单列(开式) 成组布置,不可拆分,高转速,自调心有限(X 面对面,O背对背,T 串联) 黄铜(MP),尼龙(TVP) 同上(尼龙保持架工温度<120℃) B 修改过的内部结构 MP 机加工窗式黄铜保持架 TVP 玻璃纤维增强尼龙 UA 成对安装(O 或X 小轴向游隙) UO 成对安装(O 或X 零轴向游隙) 1,7 字头,报价时报单个价 2, 接触角度(C=15°,E=25°,B=40°) 3,油润滑 4,TVP工温<120℃ 双列(开式,双密封圈,盖) 采用普通游隙(可提供c3,c2 组) 钢板, 黄铜(M)(MA), 尼龙66(TVH 或TVP) ≦150℃(尼龙保持架工温度<120℃) B 修改过的内部结构 DA 双半内圈(接触角45°) M 机加工黄铜保持架(钢球引导) MA 机加工黄铜保持架(外圈引导) TVH 掀钮接头式模制玻璃纤维增强聚酰胺钢球引导 .2RSR 双面带密封圈 TVP 窗式实体玻璃纤维增强聚酰胺钢球引导 .2ZR 双面带防尘盖 1.尾辍有C3 或C4 的不可与没有标尾辍的同类轴承互换 主轴轴承(B7) 装钢球(B 开头)陶 瓷 球塞(HCB,HS特别 设计 的角接触球轴承,用与机床主轴,导向精度高,转速高(X。O。T组合) 酚 醛 树 脂 ( 电木)(T) ≦150℃ ≧200℃(外D≧240mm)(酚醛树脂保持B 装钢球HCB或HSS 装陶瓷球 接触角α(C=15°,E=25°,B=40°) P4S 公差等级为 T 酚醛树脂实体窗式保持架 UL 成对轴承的通用结构,加轻预载的X或O型面量, 1,报价时报单个价钱 2,DUL 双联 TUL 三联 QUL四联 3,HSS 和HCB 终身维护 4,P4S 公差等级 S 开头) 架<100℃) 四点接触球轴承(QJ) 双半内圈,接触角35 度 机 加 工 黄 铜(MPA),尼龙66(TVP) 同上(尼龙保持架工作温度<120℃) QJ MPA 窗式黄铜实体保持架,外圈引导 N2 带两个止动槽 TVP 尼龙 T42A 抗震动 1,接触角 35 度 2,提供 c3组公差时要注意 自调心球轴承(22,23) 直 接 安装,带紧定套,带密封盖 ,112宽内圈 外圈带球面,内孔圆柱或圆锥,不可拆分 尼龙(T...
