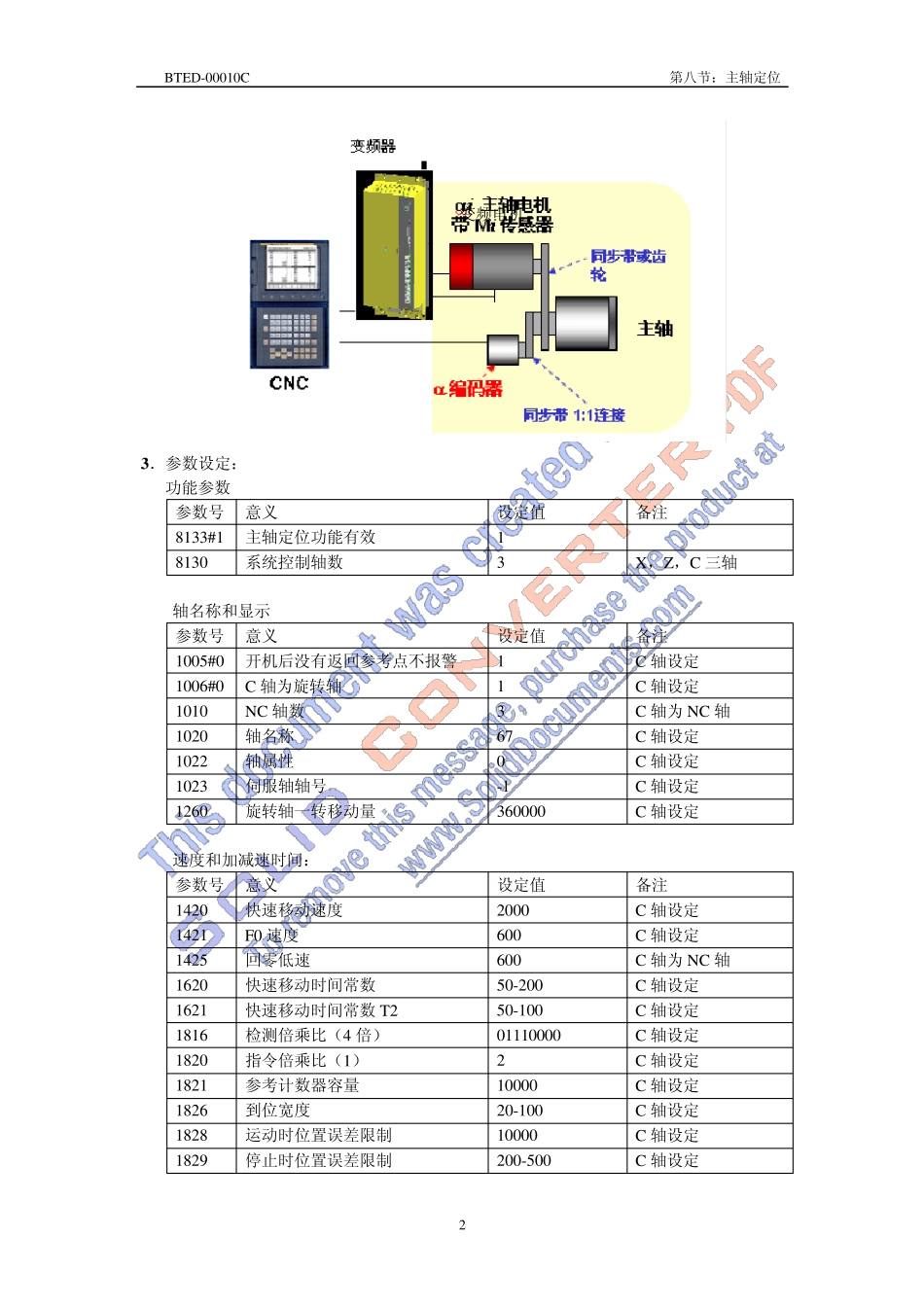

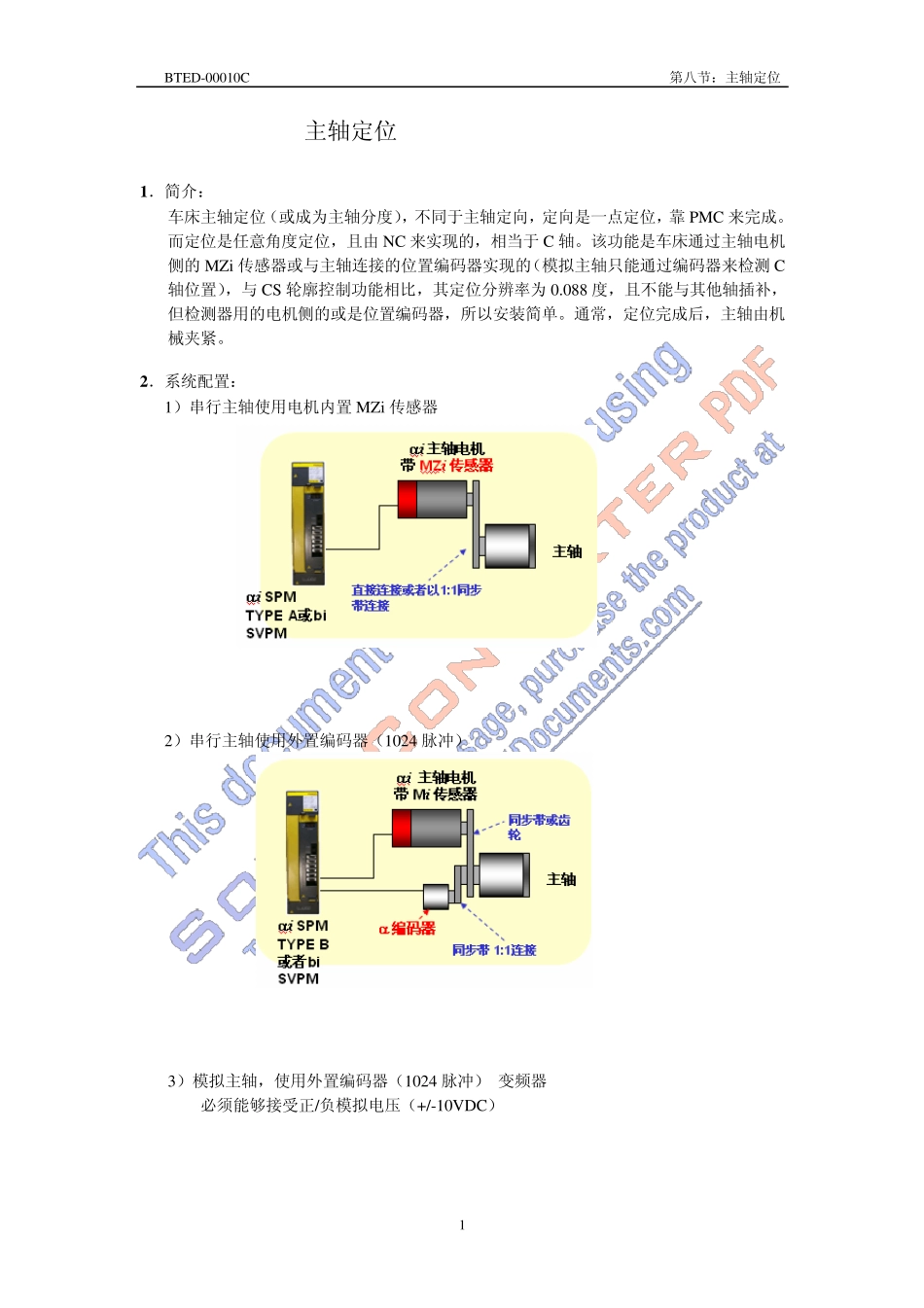

BTED-00010C 第八节:主轴定位 1 主轴定位 1.简介: 车床主轴定位(或成为主轴分度),不同于主轴定向,定向是一点定位,靠 PMC 来完成。 而定位是任意角度定位,且由 NC 来实现的,相当于 C 轴。该功能是车床通过主轴电机 侧的 MZi 传感器或与主轴连接的位置编码器实现的(模拟主轴只能通过编码器来检测 C 轴位置),与 CS 轮廓控制功能相比,其定位分辨率为 0.088 度,且不能与其他轴插补, 但检测器用的电机侧的或是位置编码器,所以安装简单。通常,定位完成后,主轴由机 械夹紧。 2.系统配置: 1)串行主轴使用电机内置 MZi 传感器 2)串行主轴使用外置编码器(1024 脉冲) 3)模拟主轴,使用外置编码器(1024 脉冲) 变频器必须能够接受正/负模拟电压(+/-10VDC) BTED-00010C 第八节:主轴定位 2 变频电机 3.参数设定: 功能参数 参数号 意义 设定值 备注 8133#1 主轴定位功能有效 1 8130 系统控制轴数 3 X,Z,C 三轴 轴名称和显示 参数号 意义 设定值 备注 1005#0 开机后没有返回参考点不报警 1 C 轴设定 1006#0 C 轴为旋转轴 1 C 轴设定 1010 NC 轴数 3 C 轴为 NC 轴 1020 轴名称 67 C 轴设定 1022 轴属性 0 C 轴设定 1023 伺服轴轴号 -1 C 轴设定 1260 旋转轴一转移动量 360000 C 轴设定 速度和加减速时间: 参数号 意义 设定值 备注 1420 快速移动速度 2000 C 轴设定 1421 F0 速度 600 C 轴设定 1425 回零低速 600 C 轴为 NC 轴 1620 快速移动时间常数 50-200 C 轴设定 1621 快速移动时间常数 T2 50-100 C 轴设定 1816 检测倍乘比(4 倍) 01110000 C 轴设定 1820 指令倍乘比(1) 2 C 轴设定 1821 参考计数器容量 10000 C 轴设定 1826 到位宽度 20-100 C 轴设定 1828 运动时位置误差限制 10000 C 轴设定 1829 停止时位置误差限制 200-500 C 轴设定 BTED-00010C 第八节:主轴定位 3 1850 栅格偏移量 200-500 C 轴设定 3405#4 倒角编程不使用 C 0 位置检测器相关(对于模拟主轴不需要设定): 参数号 意义 设定值 备注 4002#1 外置编码器 1 当使用编码器定位时 4002#0 使用电机内置编码器 1 当使用电机 MZi 内置 传感器 4010#0 使用电机内置编码器 1 当使用电机 MZi 内置 传感器 4015 定向有效 1 当使用电机 MZi 内置...
