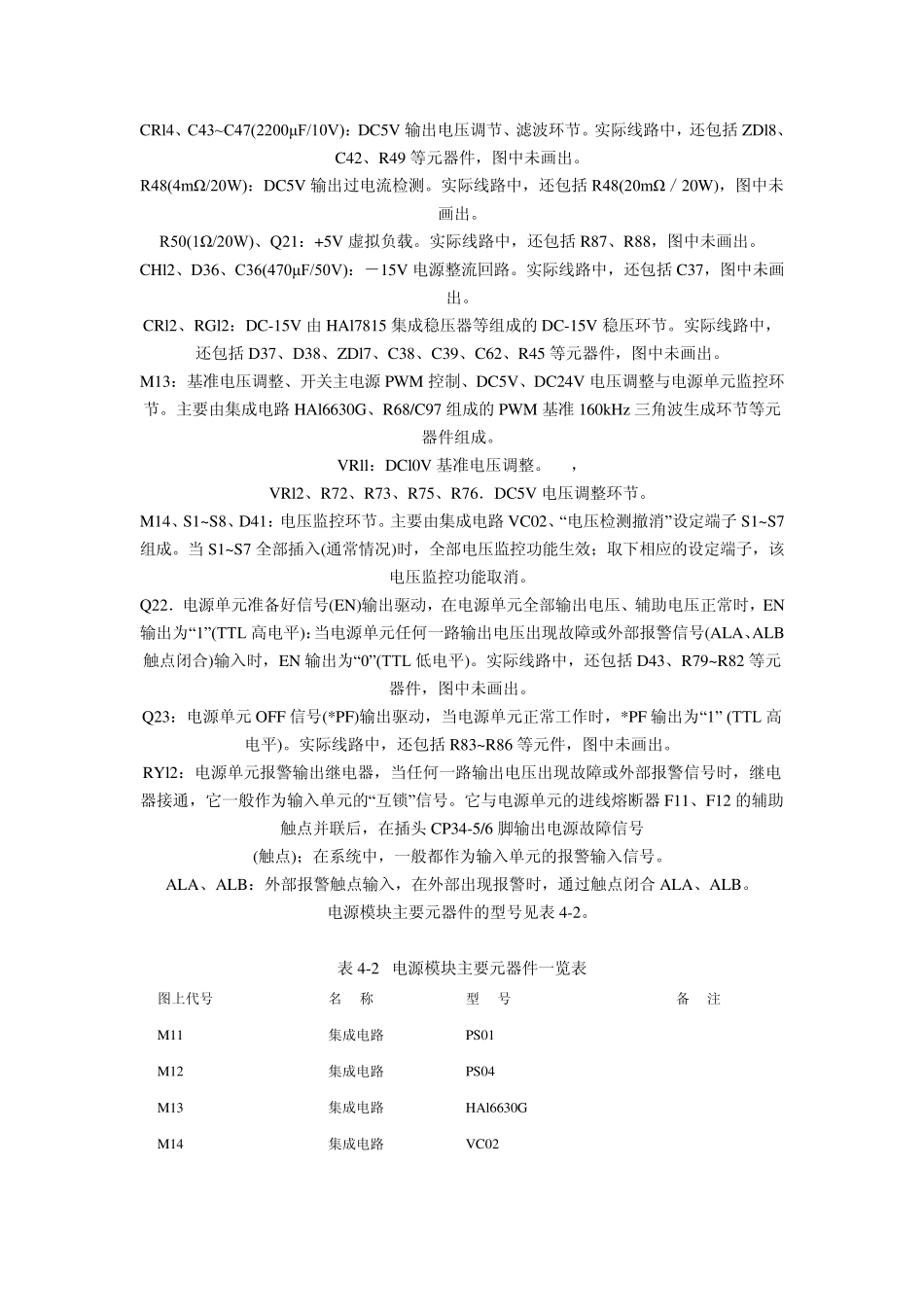

．FANUC 电源模块故障维修10 例 例31．浪涌吸收器引起的故障维修 故障现象：某配套FANUC 6M 的立式加工中心，在工件加工过程中，系统突然断电，机床关机后，无法重新起动机床。 分析及处理过程：经检查，该机床电源输入单元的电源指示(PIL)与报警(ALM)灯同时亮。根据本章4.1.1 节分析可知，电源指示(PIL)与报警(ALM)灯同时亮的原因是系统电源模块存在报警。 测量系统电源模块(A14B-0061-B002)，发现输出+5V、+15V、-15V、24V 全部为 0V，且电源模块的输入熔断器F11、F12 熔断，换上熔断器后，测量发现电源输入存在短路现象。因此，初步判断开关电源的一次侧存在短路故障，必须根据原理图，找出短路原因，排除故障后才能起动机床。 FANUC 6 电源模块A14B-0061-B002 的原理框图如图 4-10 所示，图中各主要元器件的作用如下： F11、F12：输入熔断器，主回路短路保护元件。 VSll：浪涌吸收器，用于吸收交流输入侧的瞬间高压。 NFll：输入滤波器，对输入交流电源进行滤波。 DSll：单相全波整流桥，整流产生直流母线电压。当输入电压为 AC200V 时，通过DSll 整流以及C12、C13 的滤波稳压，可以在直流母线上获得 DC210~230V 左右的直流电压。 C12、C13(220μF/400V)：直流母线滤波电容。 R11(2Ω /20W)：与RYll 常开触点并联，作为起动电流限流电阻，开机瞬间由于 RYll 触点断开，R11 串联接入直流母线主电路，限制开关主电路的冲击电流；+24V 输出正常后，RYll吸合，通过RYll 常开触点短接限流电阻。 SHll：调试、测量用短接设定端子，通过断开 SHll 可以使 Q14、D24、Q15、D25 与整流电路分离。 Q14、Q15：开关电源功率驱动管，作为开关电源主变压器输出驱动。 D24、D25：续流二极管，在驱动管 Q14、Q15 关断时，对电源变压器进行续流。 M11、T11、D11、C17(330μF/25V)：电源模块辅助电源控制及驱动环节。主要由集成电路PS01，以及辅助开关电源驱动部分的输出驱动、放大环节的Q24、Q25、C14、C15、C16等元器件(图中未画出)组成，用于产生电源模块用的DCl0V 基准电压与DCl5V 辅助控制电压。 M12、T12：开关电源主回路 PWM 前级驱动。主要由集成电路 PS04，以及用于前级驱动进行驱动、放大的Q11、Q12、Q13、D12、D13 等器件(图中未画出)组成，作为开关电源主变压器输出驱动管 Q14、Q15 的开关控制信号输入。 T13、D27、R23 (91Ω )：开关电源一次侧电流检测环节(实际线路中，还包括 C63、ZD...
