FilterSolutions滤波器设计教程VIP专享

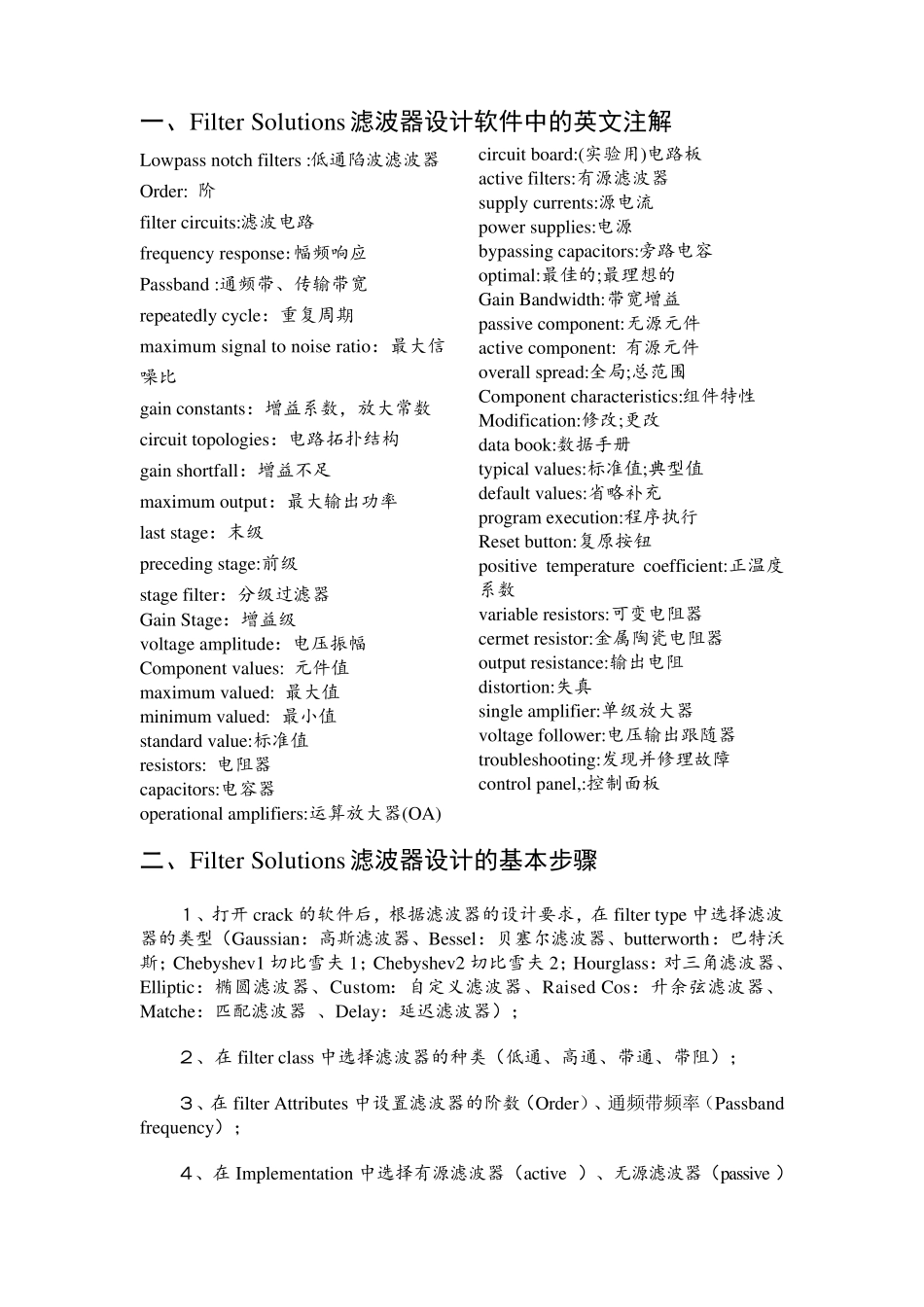

一、Filter Solutions滤波器设计软件中的英文注解 Lowpass notch filters :低通陷波滤波器 Order: 阶 filter circuits:滤波电路 frequency response:幅频响应 Passband :通频带、传输带宽 repeatedly cycle：重复周期 maximum signal to noise ratio：最大信噪比 gain constants：增益系数，放大常数 circuit topologies：电路拓扑结构 gain shortfall：增益不足 maximum output：最大输出功率 last stage：末级 preceding stage:前级 stage filter：分级过滤器 Gain Stage：增益级 voltage amplitude：电压振幅 Component values: 元件值 maximum valued: 最大值 minimum valued: 最小值 standard value:标准值 resistors: 电阻器 capacitors:电容器 operational amplifiers:运算放大器(OA) circuit board:(实验用)电路板 active filters:有源滤波器 supply currents:源电流 power supplies:电源 bypassing capacitors:旁路电容 optimal:最佳的;最理想的 Gain Bandwidth:带宽增益 passive component:无源元件 active component: 有源元件 overall spread:全局;总范围 Component characteristics:组件特性 Modification:修改;更改 data book:数据手册 typical values:标准值;典型值 default values:省略补充 program execution:程序执行 Reset button:复原按钮 positive temperature coefficient:正温度系数 variable resistors:可变电阻器 cermet resistor:金属陶瓷电阻器 output resistance:输出电阻 distortion:失真 single amplifier:单级放大器 voltage follower:电压输出跟随器 troubleshooting:发现并修理故障 control panel,:控制面板 二、Filter Solutions滤波器设计的基本步骤 １、打开 crack 的软件后，根据滤波器的设计要求，在filter type 中选择滤波器的类型（Gaussian：高斯滤波器、Bessel：贝塞尔滤波器、butterworth：巴特沃斯；Chebyshev1 切比雪夫1；Chebyshev2 切比雪夫2；Hourglass：对三角滤波器、Elliptic：椭圆滤波器、Custom：自定义滤波器、Raised Cos：升余弦 滤波器、Matche：匹 配 滤波器 、Delay：延 迟 滤波器） ； ２ 、在filter class 中选择滤波器的种 类（低通、高通、带通、带阻） ； ３ 、在filter Attributes 中设置 滤波器的阶数（Order）、通频带频率（Passband ...
