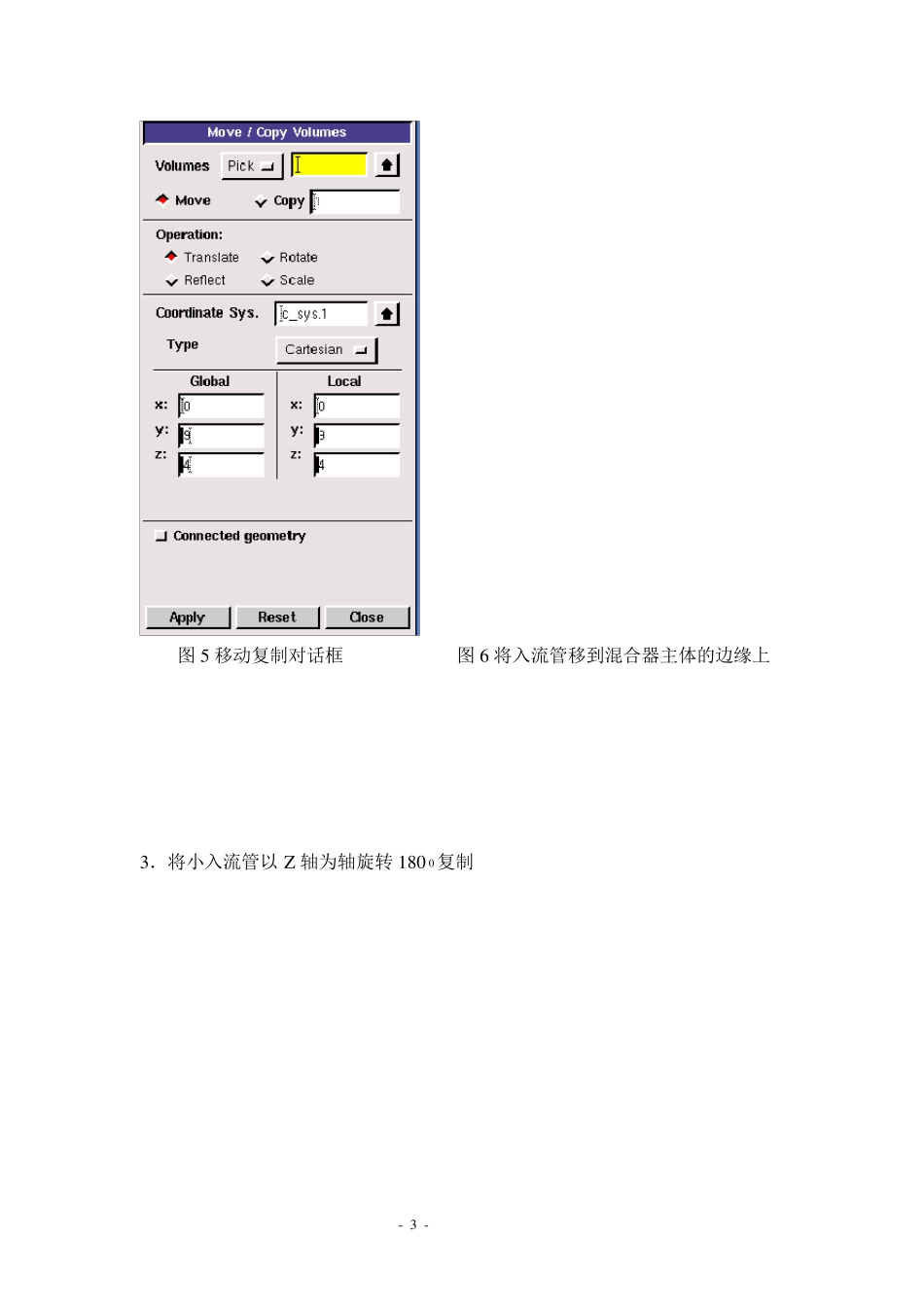

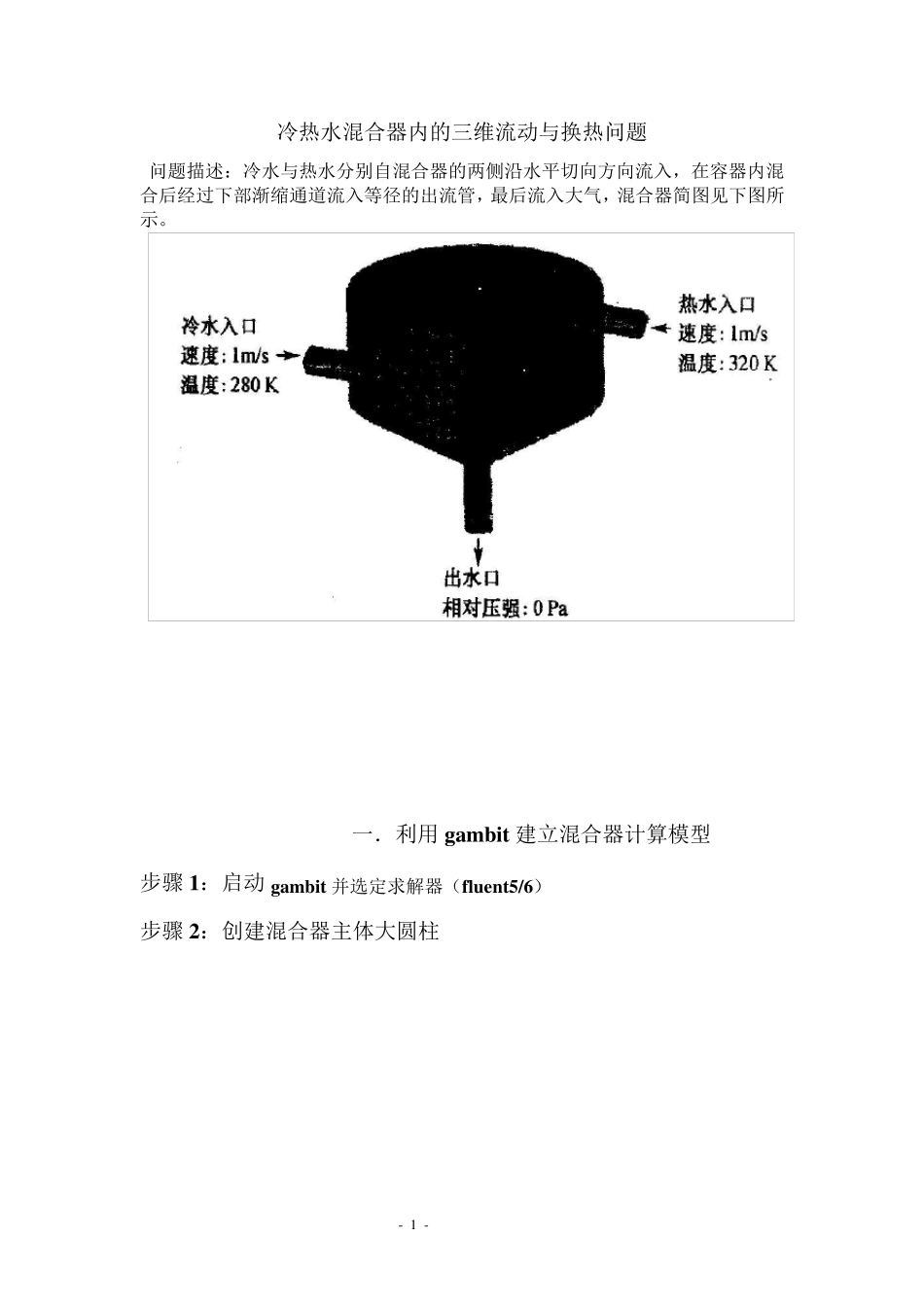

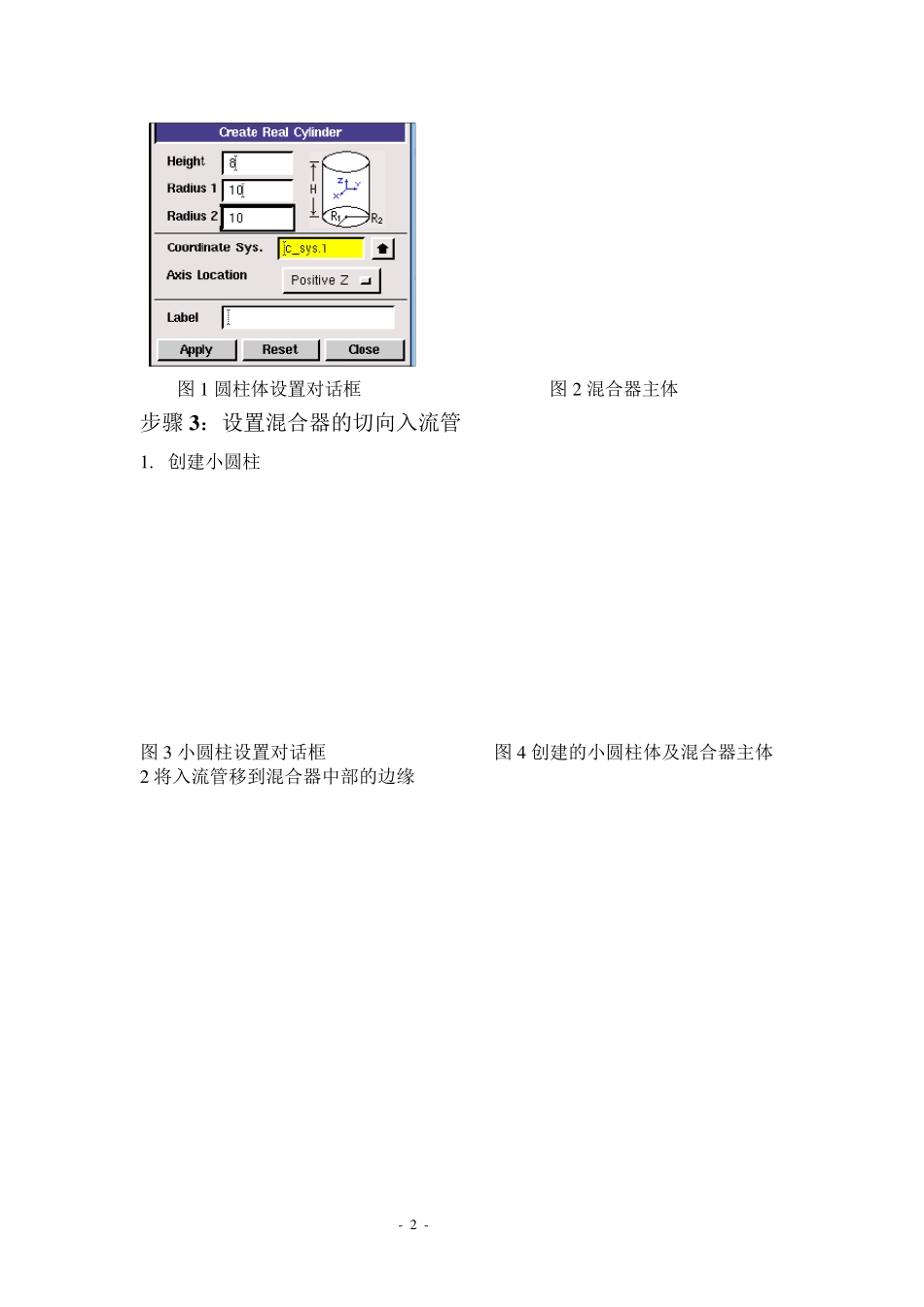

- 1 - 冷热水混合器内的三维流动与换热问题 问题描述：冷水与热水分别自混合器的两侧沿水平切向方向流入，在容器内混合后经过下部渐缩通道流入等径的出流管，最后流入大气，混合器简图见下图所示。 一．利用 gambit 建立混合器计算模型 步骤 1：启动gambit 并选定求解器（flu ent5/6） 步骤 2：创建混合器主体大圆柱 - 2 - 图1 圆柱体设置对话框 图2 混合器主体 步骤3 ：设置混合器的切向入流管 1 . 创建小圆柱 图3 小圆柱设置对话框 图4 创建的小圆柱体及混合器主体 2 将入流管移到混合器中部的边缘 - 3 - 图5 移动复制对话框 图6 将入流管移到混合器主体的边缘上 3．将小入流管以 Z 轴为轴旋转 180 0复制 - 4 - 图7 旋转复制对话框 图8 将入流管旋转复制后的混合器 步骤4 ：去掉小圆柱与大圆柱相交的多余部分，并将三个圆柱联接成一个整体 图9 体积列表框 图1 0 合并体积后的混合器 步骤5 ：创建混合器下部的圆锥台 - 5 - 图11 锥台设置对话框 图12 创建锥台后的混合器 步骤6 ：创建出流小管 1 ．创建出流小圆管 图1 3 出流小管设置对话框 图1 4 创建出流小管后的混合器 2 ．将其移动并与锥台相接 - 6 - 图1 5 移动小出流圆管设置对话框 图1 6 移动小出流圆管后的混合器 步骤7 将混合器上部、渐缩部分和下部出流小管组合为一个整体 图1 7 体积列表框 图1 8 合并体积后的混合器 步骤8 ：混合内区域划分网格 - 7 - 图1 9 网格设置对话框 图2 0 划分好的表面网格图 步骤9 检查网格划分情况 - 8 - 图2 1 网格检查设置对话框 图2 2 最差网格形状及其质量 步骤 1 0 设置边界类型 - 9 - 图2 3 边界类型设置对话框 步骤11msh 文件的输出 二．利用flu ent3D 求解器进行求解 步骤1 启动flu ent 并选择求解器3D 步骤2 检查网格并定义长度单位 - 10 - 1．读入网格文件（下图为读入的图示） 2．确定单位长度为 cm - 1 1 - 图2 4 长度单位设置对话框 3 .检查网格 4 .显示网格 - 1 2 - 图2 5 显示网格设置对话框 图2 6 显示网格图 步骤2 创建计算模型 - 1 3 - 1 . 设置求解器 图2 7 求解器设置对话框 2 .启动能量方程 图2 8 能量方程设置对话框 2 . 使用k湍流模型 - 1 4 - 图2 9 湍流模型设置对话框 步骤3 设置流体的材料属性 图3 0 材料属性设置...
