fluent流固耦合传热

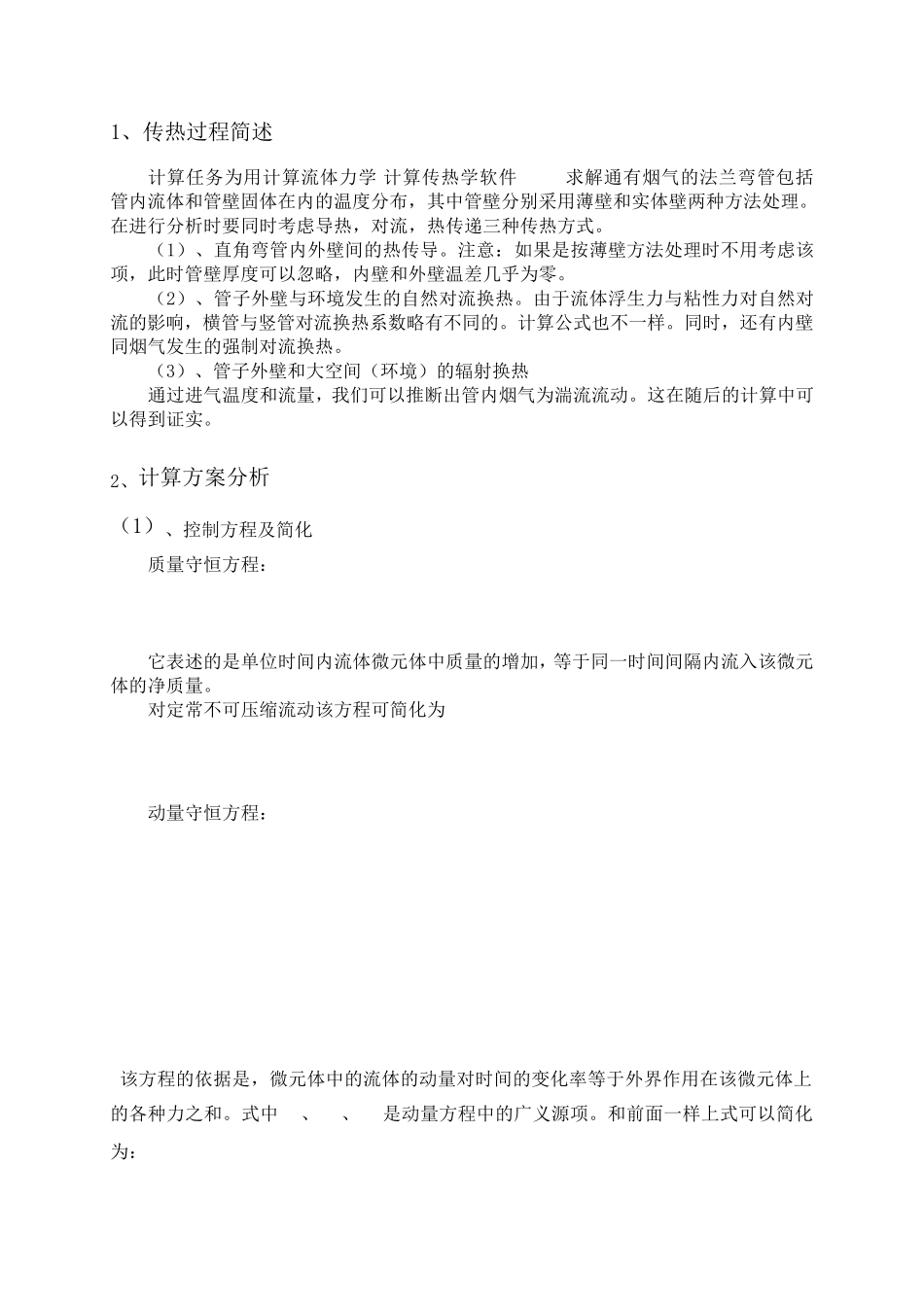

一两端带法兰弯管置于大空间内，管外壁与空气发生自然对流换热；内通烟气并与管内壁发生强制对流换热。结构和尺寸及其它条件如图。计算任务为用计算流体力学/计算传热学软件Fluent求解包括管内流体和管壁固体在内的温度分布，其中管壁分别采用薄壁和实体壁两种方法处理。所需的边界条件采用对流换热实验关联式计算。要求在发动机数值仿真实验室的计算机上完成建立几何模型、生成计算网格、建立计算模型、提交求解、和结果后处理等步骤，并分别撰写计算任务的报告，计算报告用计算机打印。计算报告包括以下与计算任务相关的项目和内容：(1)...............................传热过程简要描述包括传热方式、流动类型等；(2)计算方案分析包括所求解的控制方程及其简化、边界条件及其确定方法和主要计算过程；(3)计算网格简报包括网格划分方案、单元拓扑、单元和节点数量、网格质量等；(4)计算模型描述包括流体物性、边界条件、湍流模型、辐射模型及近壁处理等；(5)求解过程简报包括求解方法、离散格式、迭代过程监控、收敛准则等；(6)...............................................计算结果及分析给出下列图表和数据：w纵剖面和中间弯管45°方向横剖面上的温度、温度梯度、速度分布图，以及法兰和中间弯管处的局部放大图。w管内壁面上的温度、热流密度和表面传热系数分布，包括三维分布和沿管长度方向上的分布。w..................................................................................................总热流量。w由 2种数值计算方法求得管内外烟气和空气之间换热的平均传热系数和烟气出口温度，并与工程算法得到的数值对比。1、传热过程简述计算任务为用计算流体力学/计算传热学软件Fluent求解通有烟气的法兰弯管包括管内流体和管壁固体在内的温度分布，其中管壁分别采用薄壁和实体壁两种方法处理。在进行分析时要同时考虑导热，对流，热传递三种传热方式。（1）、直角弯管内外壁间的热传导。注意：如果是按薄壁方法处理时不用考虑该项，此时管壁厚度可以忽略，内壁和外壁温差几乎为零。（2）、管子外壁与环境发生的自然对流换热。由于流体浮生力与粘性力对自然对流的影响，横管与竖管对流换热系数略有不同的。计算公式也不一样。同时，还有内壁同烟气发生的强制对流换热。（3）、管子外壁和大空间（环境）的辐射换热通过进气温度和流量，我们可以推断出管内烟气为湍流流动。这在随后的计算中可以得到证实。2、计算方案分析（1）、...
