FLUKE435电能质量测试仪使用手册

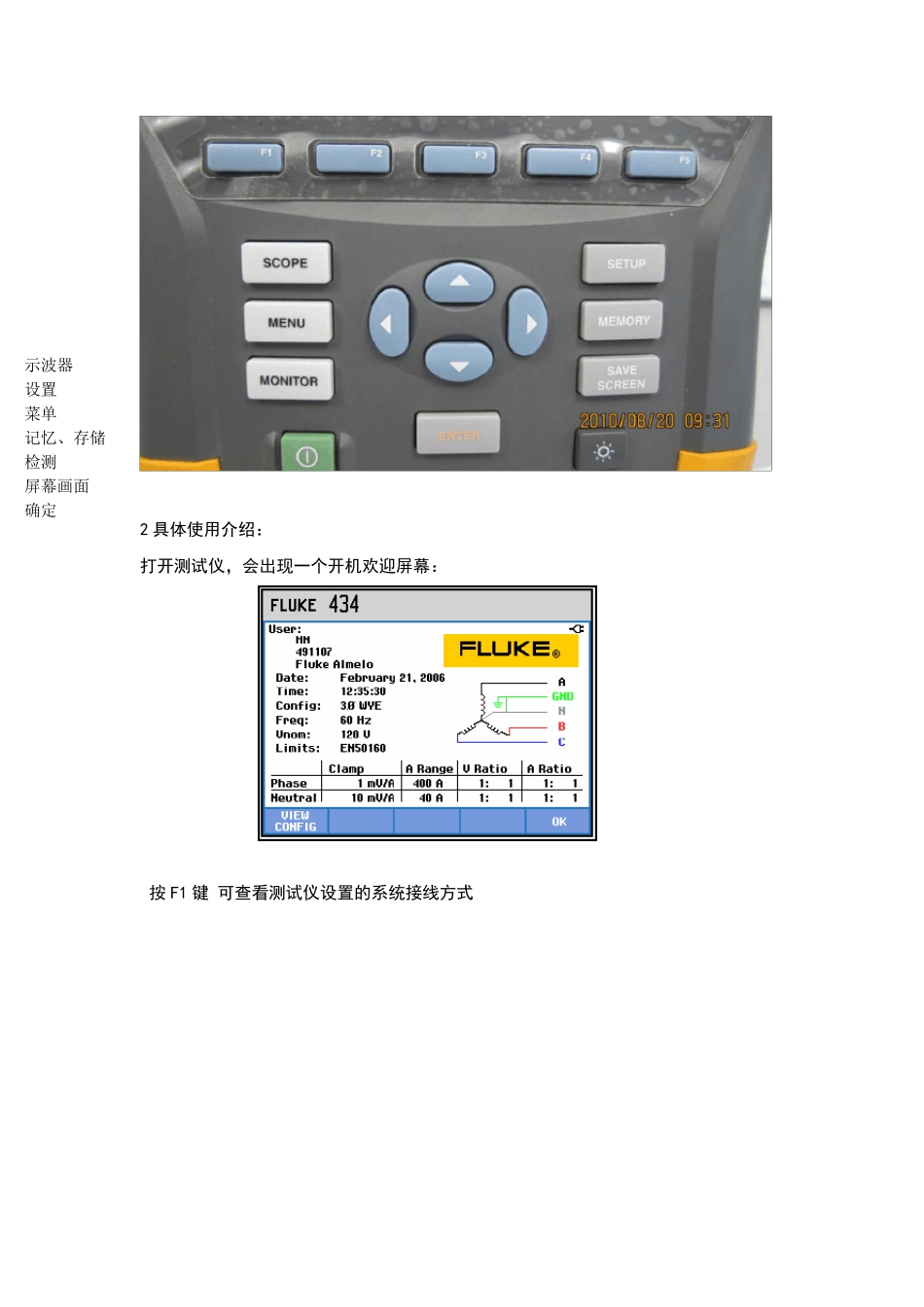

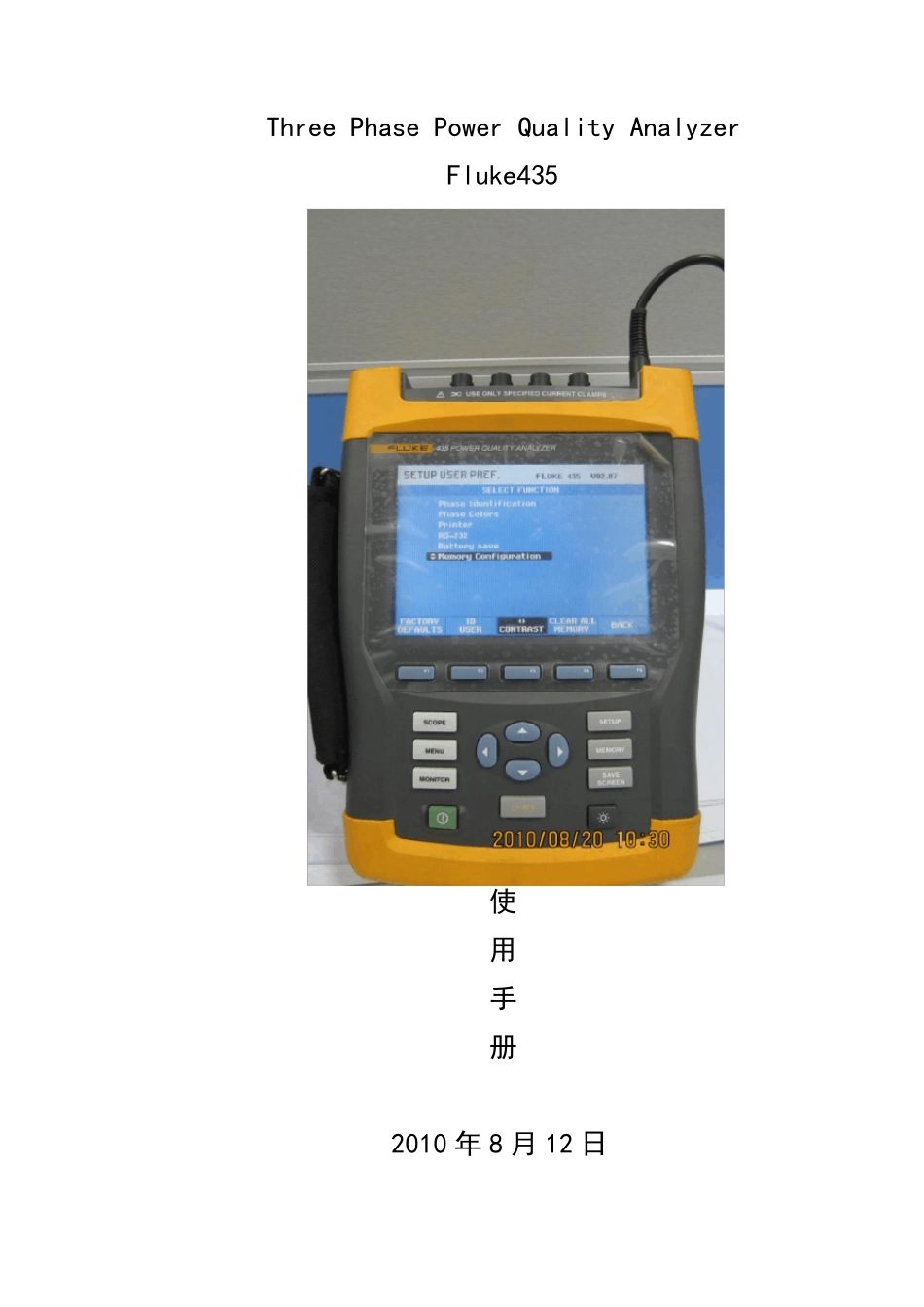

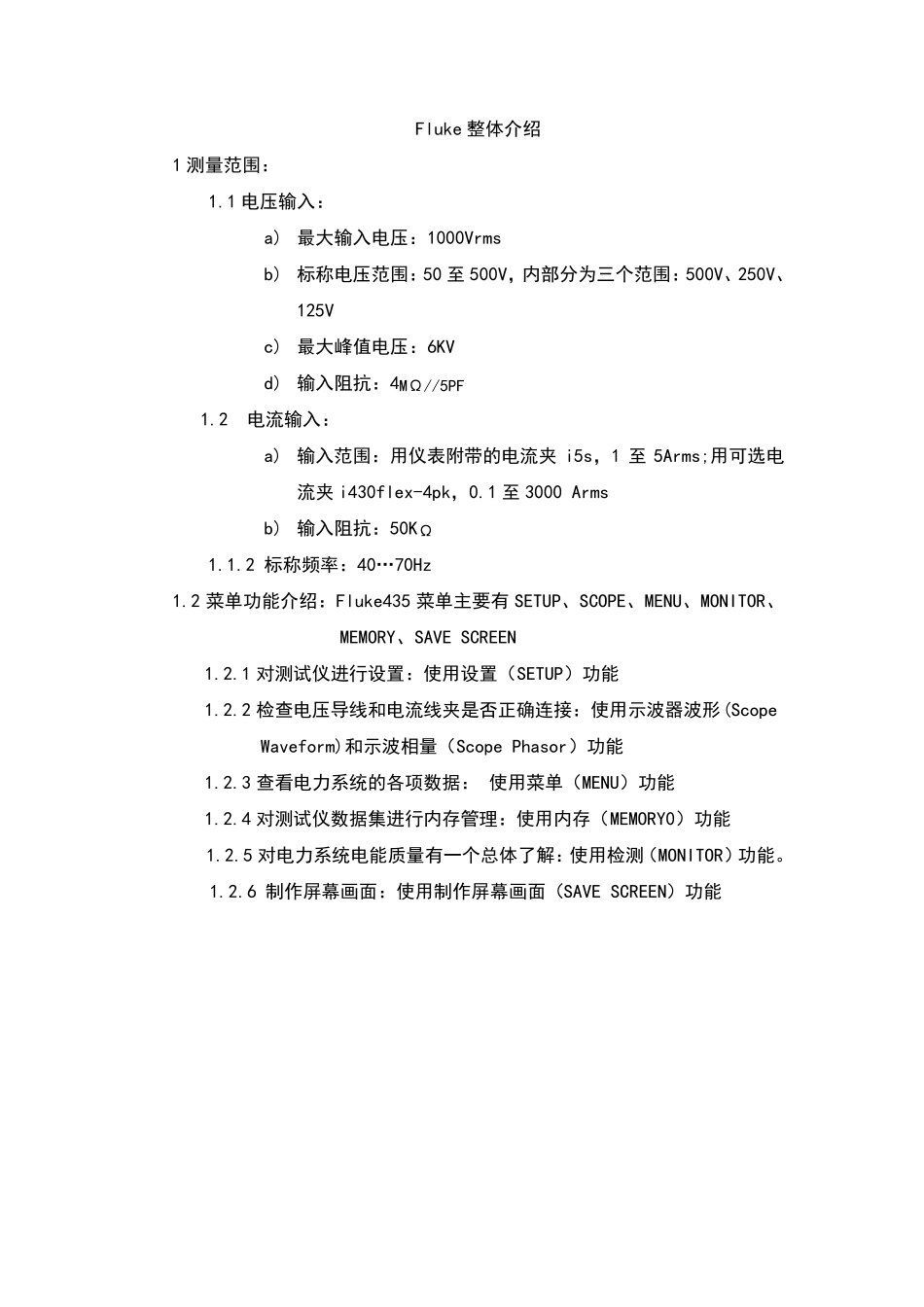

Three Phase Power Quality Analyzer Fluke435 使 用 手 册 2010 年 8 月 12 日 Fluke 整体介绍 1 测量范围： 1.1 电压输入： a) 最大输入电压：1000Vrms b) 标称电压范围：50 至500V，内部分为三个范围：500V、250V、125V c) 最大峰值电压：6KV d) 输入阻抗：4MΩ//5PF 1.2 电流输入： a) 输入范围：用仪表附带的电流夹 i5s，1 至5Arms;用可选电流夹 i430flex-4pk，0.1 至3000 Arms b) 输入阻抗：50KΩ 1.1.2 标称频率：40…70Hz 1.2 菜单功能介绍：Fluke435 菜单主要有 SETUP、SCOPE、MENU、MONITOR、MEMORY、SAVE SCREEN 1.2.1 对测试仪进行设置：使用设置（SETUP）功能 1.2.2 检查电压导线和电流线夹是否正确连接：使用示波器波形(Scope Waveform)和示波相量（Scope Phasor）功能 1.2.3 查看电力系统的各项数据： 使用菜单（MENU）功能 1.2.4 对测试仪数据集进行内存管理：使用内存（MEMORY0）功能 1.2.5 对电力系统电能质量有一个总体了解：使用检测（MONITOR）功能。 1.2.6 制作屏幕画面：使用制作屏幕画面（SAVE SCREEN）功能 2 具体使用介绍： 打开测试仪，会出现一个开机欢迎屏幕： 按 F1 键 可查看测试仪设置的系统接线方式 示波器 设置 菜单 记忆、存储 检测 屏幕画面 确定 2.1 设置测试仪：点击SETUP 键，进入设置菜单界面 我们按照设置菜单界面选项按从上到下的界面进行设置。 2.1.1 User 用户参数选择：按F4 键进入测用户参数选择菜单。 a) 相位标记（Phase Identification）：使用下/下箭头键来选择A、B、C 或 L1、L2、L3。按功能键 F5 – 确定（OK）来确认。 b) 相位颜色（Phase Colors）使用功能键 F1 至 F4 来依照在美国、欧盟、英国使用或依照 IEC 选择颜色。或者定义您自己的一个颜色组：使用上/下箭头键来选择一个相位，然后使用左/右箭头键来选择颜色。 按功能键 F5 – 确定（OK）来确认。 c) 打印机：使用箭头键来选择和调整用于打印机的波特率。 使用上/下箭头键选择打印机类型。 按功能键 F5 – 确定（OK）来确认。 d) RS-232：使用左/右箭头来调整通信波特率（与 PC 通信）。 e) 省电功能：使用上/下箭头键来选择在没有键操作多长时间后显示屏调暗亮度。 f) 闪存配置：决定可用于数据记录和屏幕画面/数据集的内存数量。使用上/下箭头键来选择并按 ENTER 键确认。 g) F1 – 出厂默认...
