FPWINPro(第13章_关于监控功能)

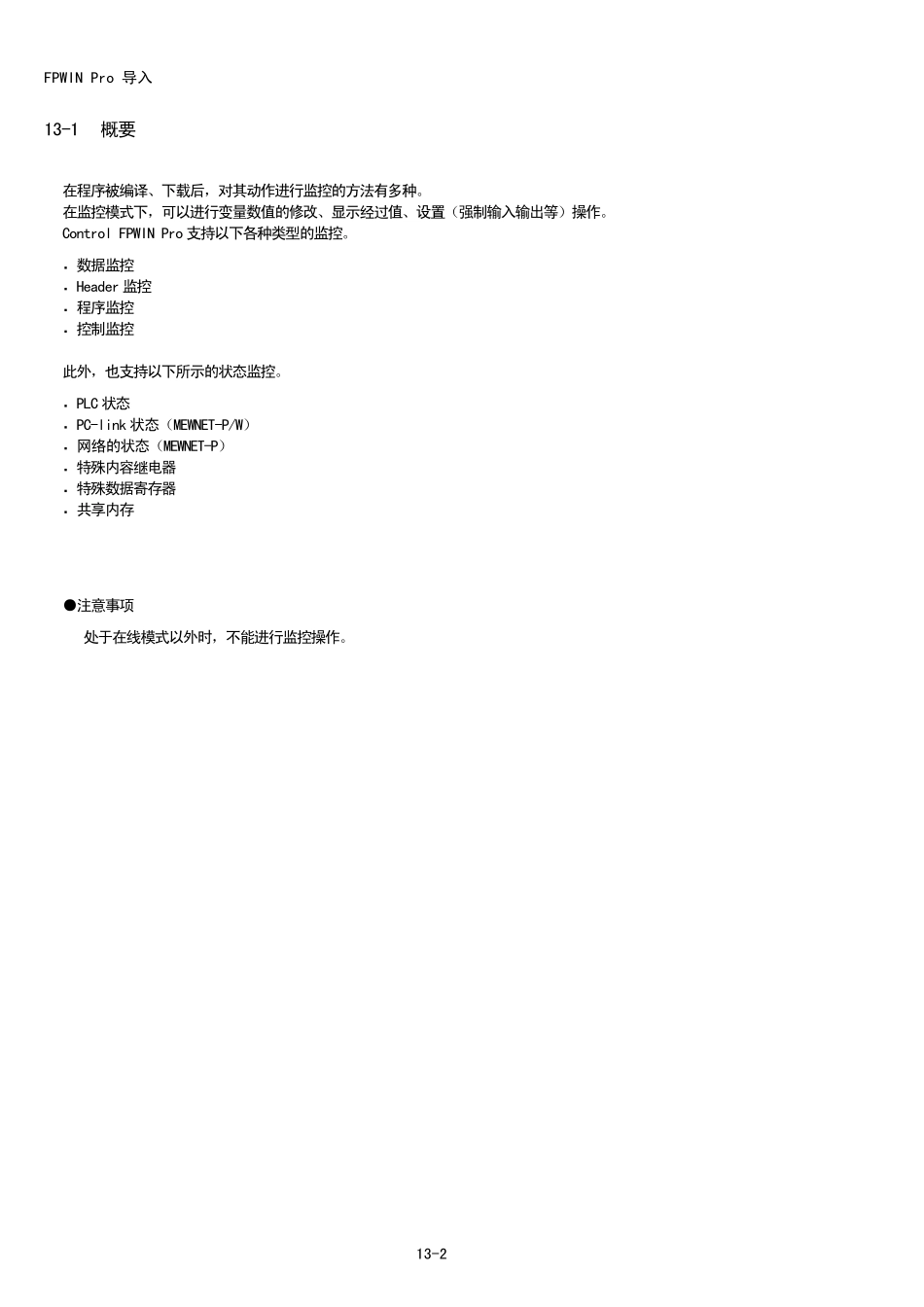

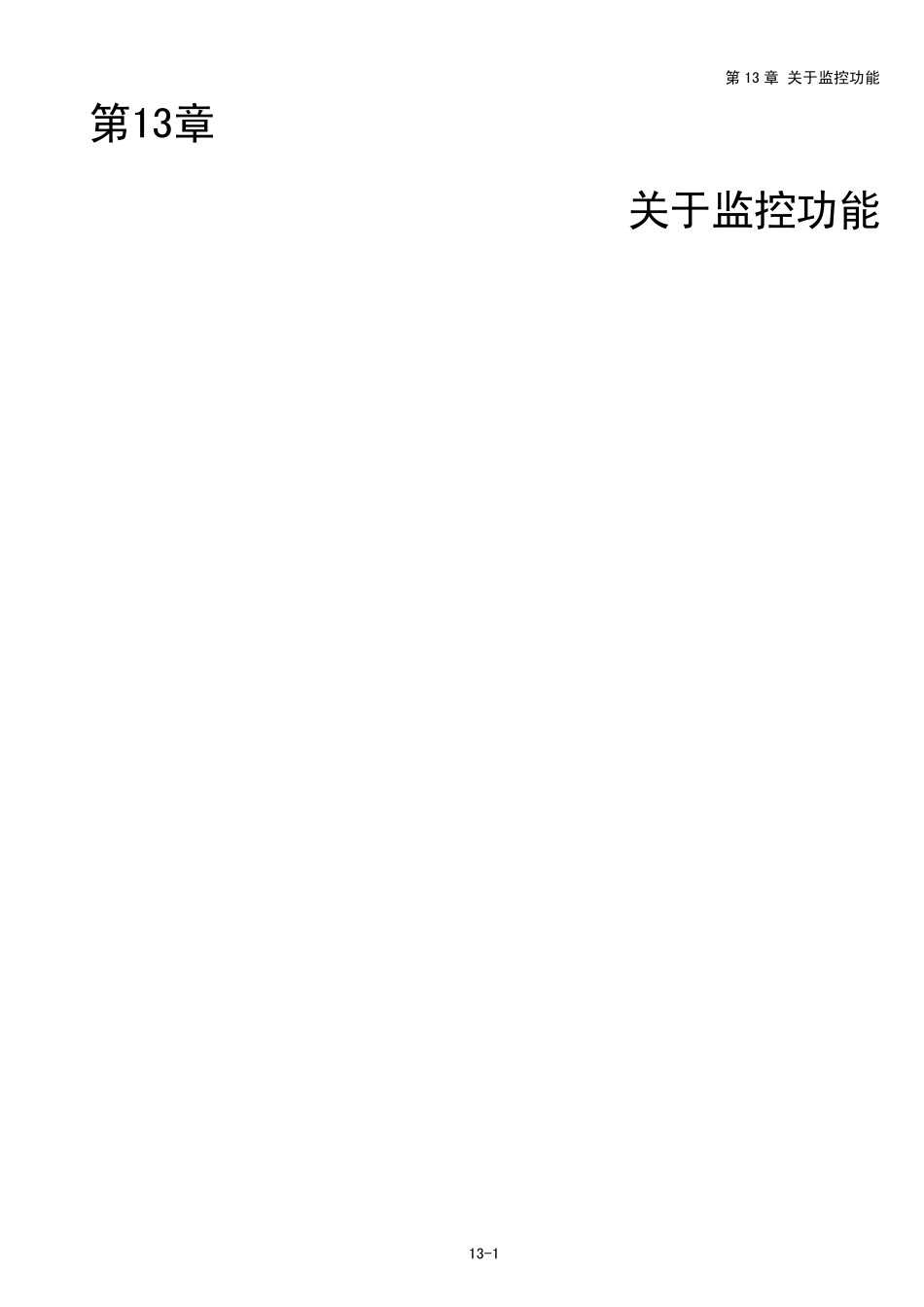

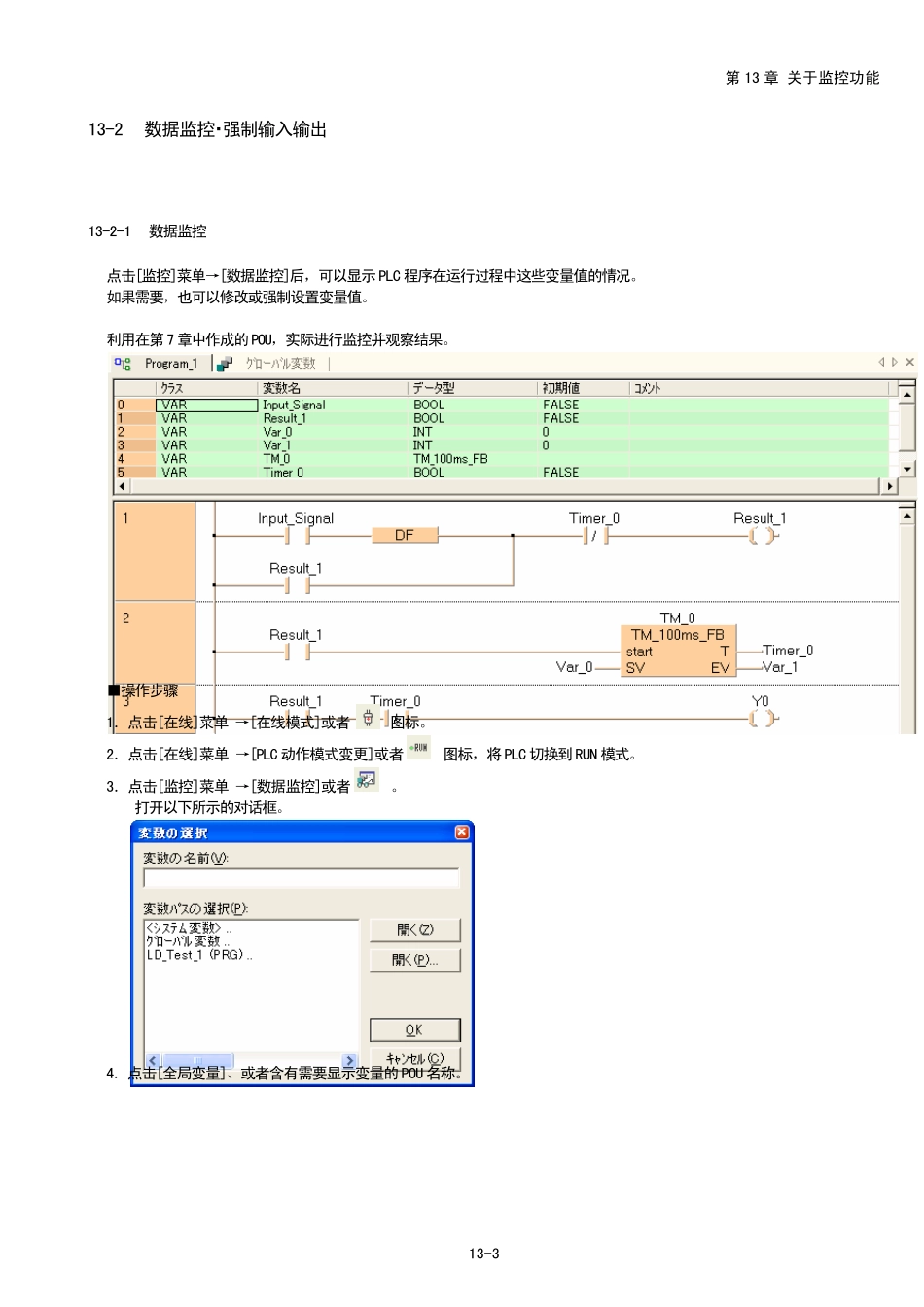

第13 章 关于监控功能 13-1 第13章 关于监控功能 FPWIN Pro 导入 13-2 13-1 概要 在程序被编译、下载后，对其动作进行监控的方法有多种。 在监控模式下，可以进行变量数值的修改、显示经过值、设置（强制输入输出等）操作。 Control FPWIN Pro 支持以下各种类型的监控。 ・ 数据监控 ・ Header 监控 ・ 程序监控 ・ 控制监控 此外，也支持以下所示的状态监控。 ・ PLC 状态 ・ PC-link 状态（MEWNET-P/W） ・ 网络的状态（MEWNET-P） ・ 特殊内容继电器 ・ 特殊数据寄存器 ・ 共享内存 ●注意事项 处于在线模式以外时，不能进行监控操作。 第13 章 关于监控功能 13-3 13-2 数据监控・强制输入输出 13-2-1 数据监控 点击[监控]菜单→[数据监控]后，可以显示PLC 程序在运行过程中这些变量值的情况。 如果需要，也可以修改或强制设置变量值。 利用在第7 章中作成的POU，实际进行监控并观察结果。 ■操作步骤 1．点击[在线]菜单 →[在线模式]或者 图标。 2．点击[在线]菜单 →[PLC 动作模式变更]或者 图标，将PLC 切换到RUN 模式。 打开以下所示的对话框。 3．点击[监控]菜单 →[数据监控]或者 。 4．点击[全局变量]、或者含有需要显示变量的POU 名称。 FPWIN Pro 导入 13-4 所选择的项目的变量名称将被显示。 在其中选择”LD_Test_1”。 5．双击任意的构成条目。 双击 以下所示的内容，可以直接在[变量]区段中输入。 6．选择任意的变量（可以选择多个）。 登录“Input_Signal”。 ・ POU 名称．变量名（根据不同情况，对应POU 名称．FB 名称．变量名称） 局部变量： ・ IEC 地址（例 ： %IX0.0） ・ PLC 地址（例 ： X0, Y2） ・ 全局变量列表的变量名称（例： Key_1） 全局变量： POU 名称 ダブルクリッ 点击OK 按钮。 监控画面显示内容如下。 16# ： 16 进制数2# ： 2 进制数 第13 章 关于监控功能 13-5 在[变量名称]处输入POU 名之后，可以对POU 中所有的变量进行监控。 双击 点击OK 按钮。 监控画面的显示内容如下： 双击POU 名，则可以显示全部变量的内容。 7．直接登录设备编号。 点击[编辑]菜单→[项目追加]→[前插入/后插入]或 或 。 FPWIN Pro 导入 13-6 在显示出[变量选择]对话框之后，输入”DT0”。 单击OK 按钮。 监控画面显示内容如下： ■变更变量值的表达形式 ■操作步骤 1．单击...
