FT80C单边带电台线路原理分析与调试维修

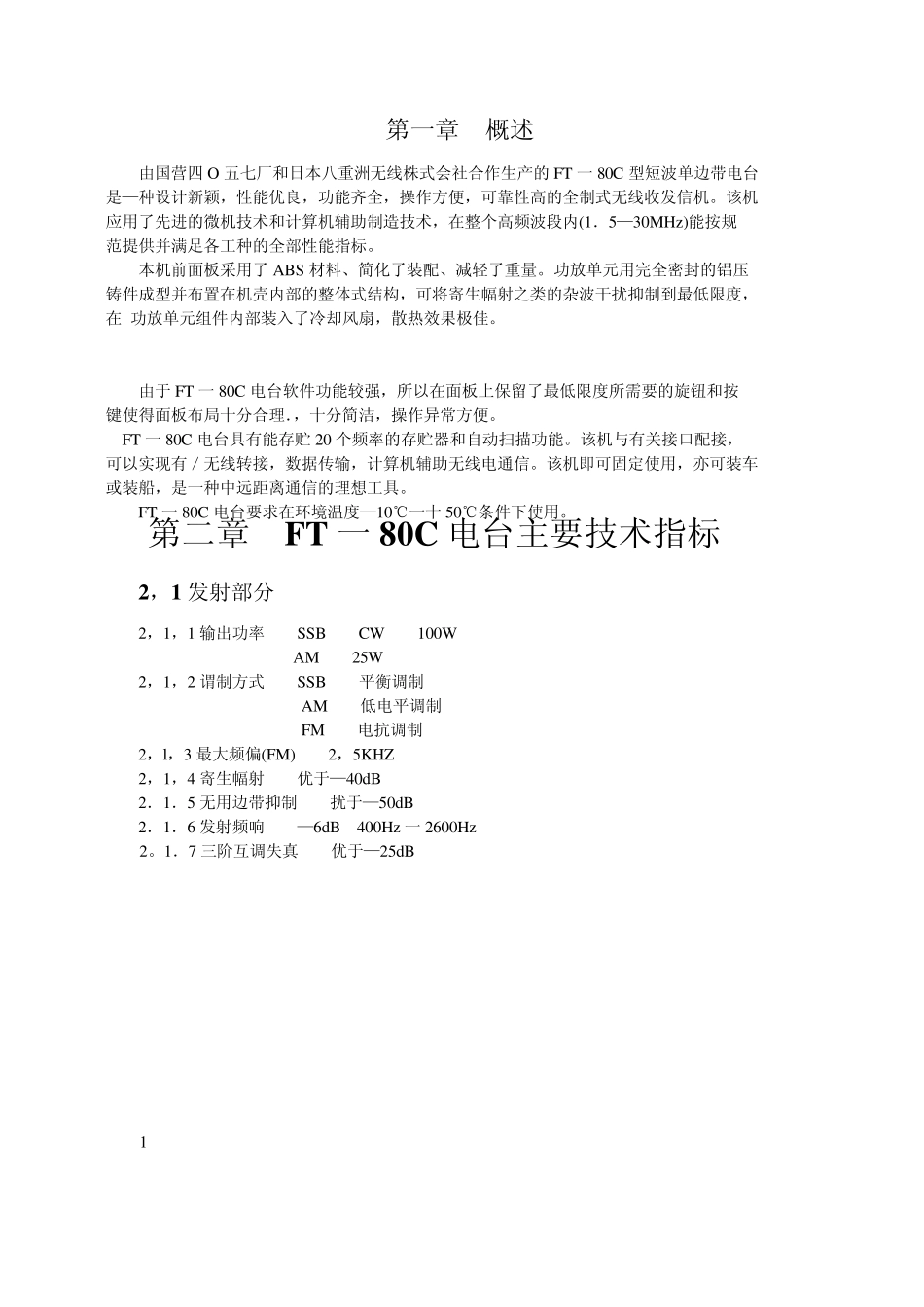

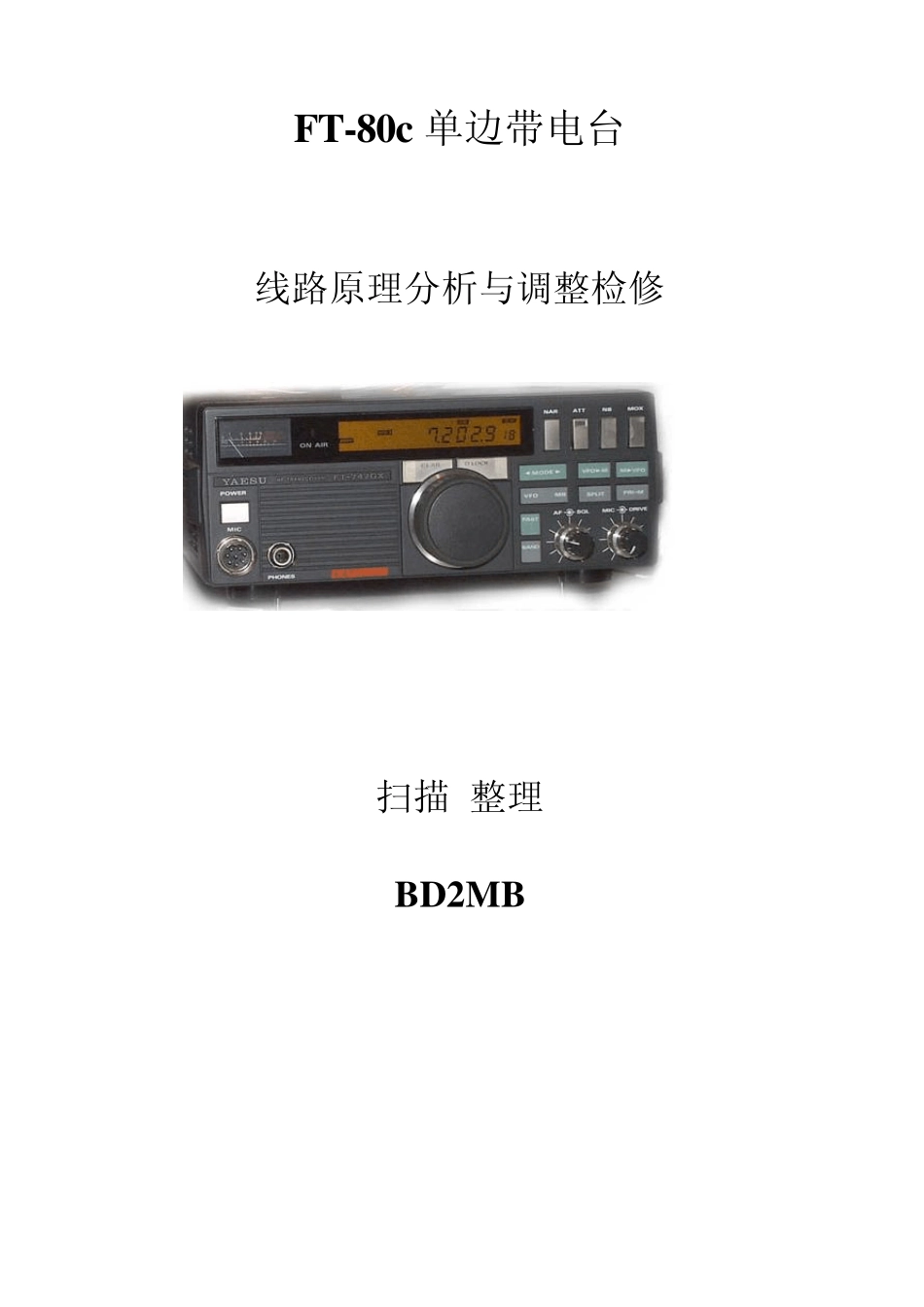

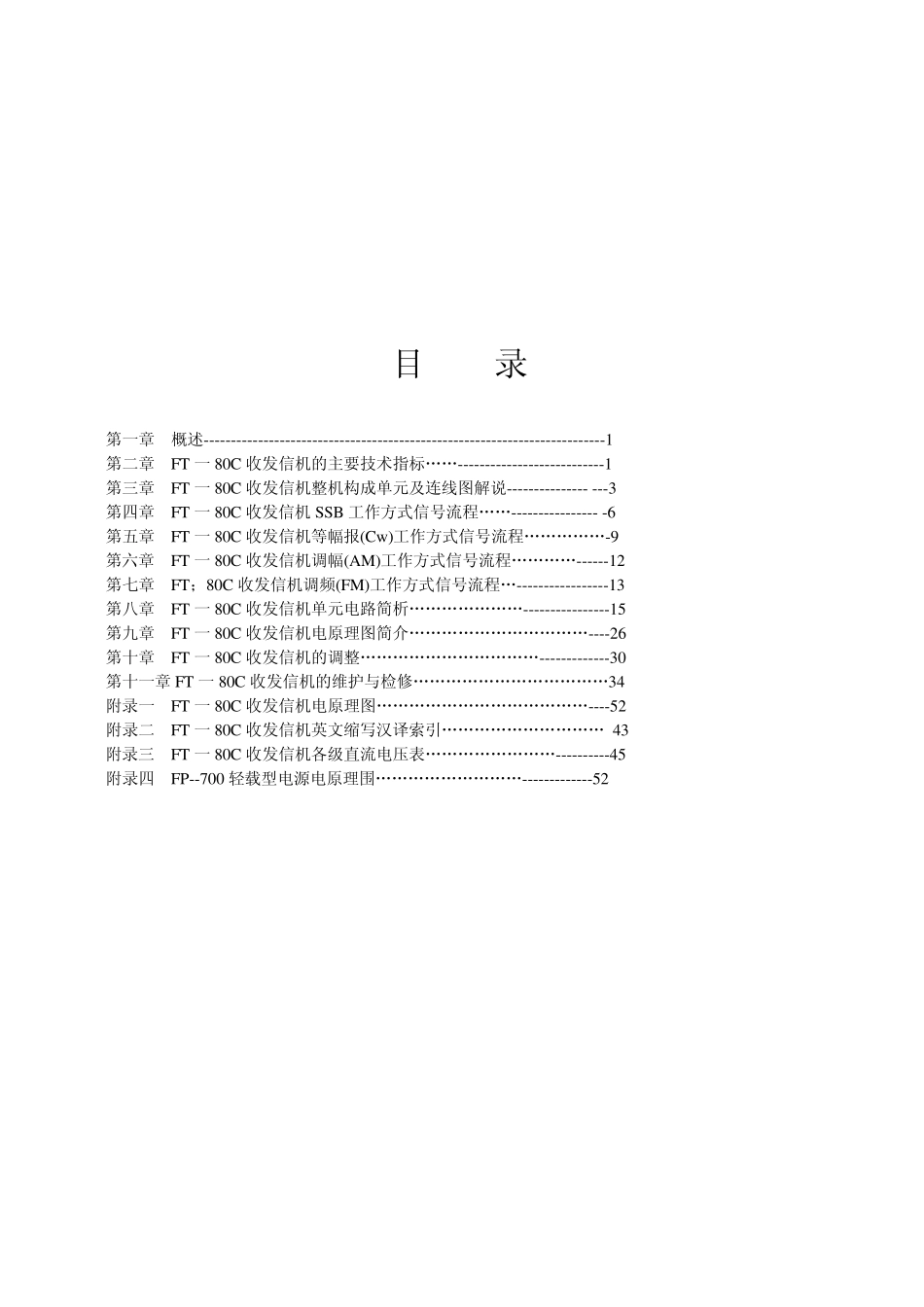

FT-80c单边带电台 线路原理分析与调整检修 扫描 整理 BD2MB 目 录 第一章 概述--------------------------------------------------------------------------1 第二章 FT 一 80C 收发信机的主要技术指标„„---------------------------1 第三章 FT 一 80C 收发信机整机构成单元及连线图解说--------------- ---3 第四章 FT 一 80C 收发信机 SSB 工作方式信号流程„„---------------- -6 第五章 FT 一 80C 收发信机等幅报(Cw)工作方式信号流程„„„„„-9 第六章 FT 一 80C 收发信机调幅(AM)工作方式信号流程„„„„------12 第七章 FT；80C 收发信机调频(FM)工作方式信号流程„-----------------13 第八章 FT 一 80C 收发信机单元电路简析„„„„„„„----------------15 第九章 FT 一 80C 收发信机电原理图简介„„„„„„„„„„„----26 第十章 FT 一 80C 收发信机的调整„„„„„„„„„„„-------------30 第十一章 FT 一 80C 收发信机的维护与检修„„„„„„„„„„„„34 附录一 FT 一 80C 收发信机电原理图„„„„„„„„„„„„„----52 附录二 FT 一 80C 收发信机英文缩写汉译索引„„„„„„„„„„ 43 附录三 FT 一 80C 收发信机各级直流电压表„„„„„„„„----------45 附录四 FP--700 轻载型电源电原理围„„„„„„„„„-------------52 第一章 概述 由国营四O 五七厂和日本八重洲无线株式会社合作生产的FT 一80C 型短波单边带电台 是—种设计新颖，性能优良，功能齐全，操作方便，可靠性高的全制式无线收发信机。该机 应用了先进的微机技术和计算机辅助制造技术，在整个高频波段内(1．5—30MHz )能按规 范提供并满足各工种的全部性能指标。 本机前面板采用了 ABS 材料、简化了装配、减轻了重量。功放单元用完全密封的铝压 铸件成型并布置在机壳内部的整体式结构，可将寄生幅射之类的杂波干扰抑制到最低限度， 在 功放单元组件内部装入了冷却风扇，散热效果极佳。 由于 FT 一80C 电台软件功能较强，所以在面板上保留了最低限度所需要的旋钮和按 键使得面板布局十分合理．，十分简洁，操作异常方便。 FT 一80C 电台具有能存贮 20 个频率的存贮器和自动扫描功能。该机与有关接口配接， 可以实现有／无线转接，数据传输，计算机辅助无线电通信。该机即可固定使用，亦可装车 或装船，是一种中远...
