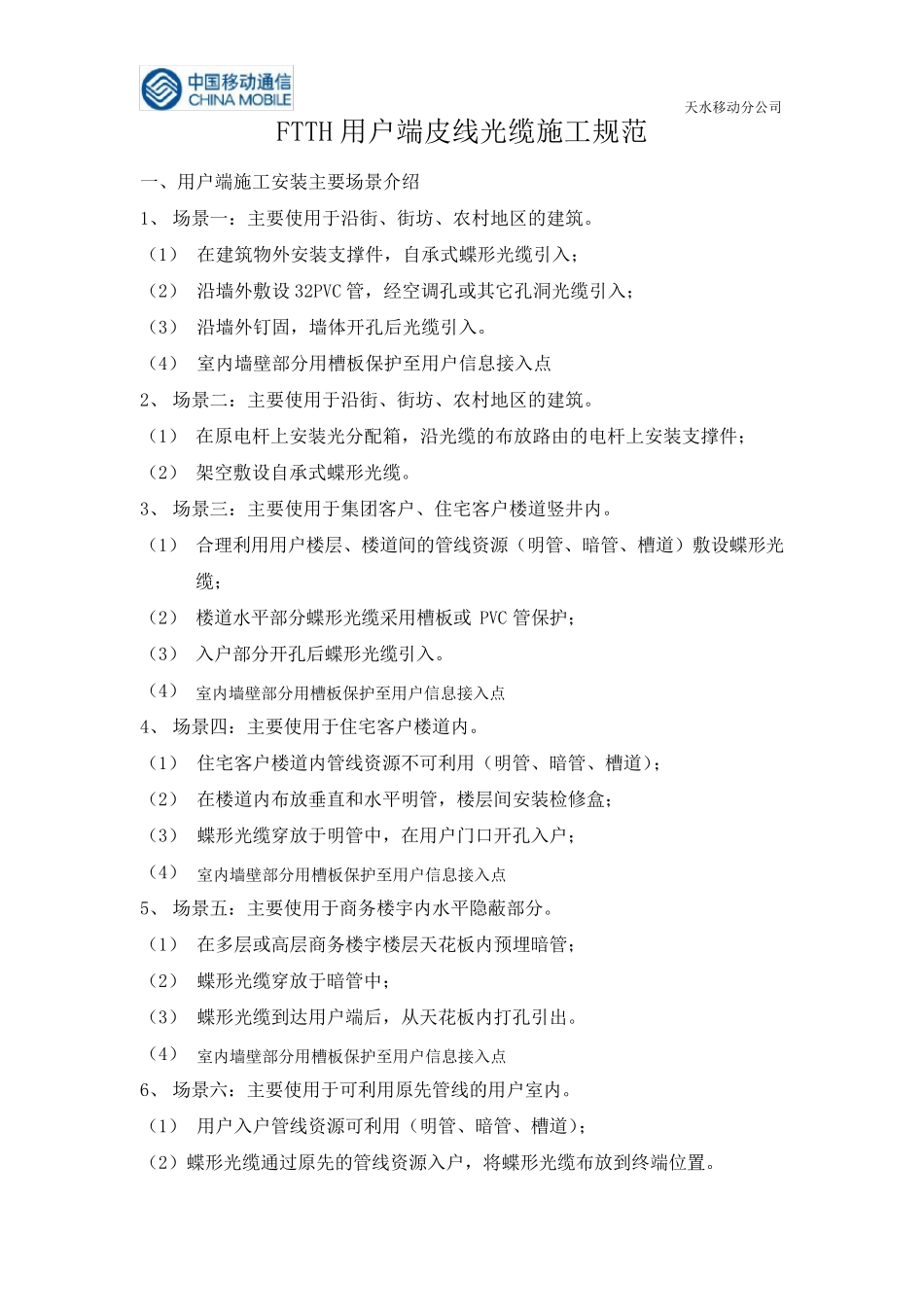

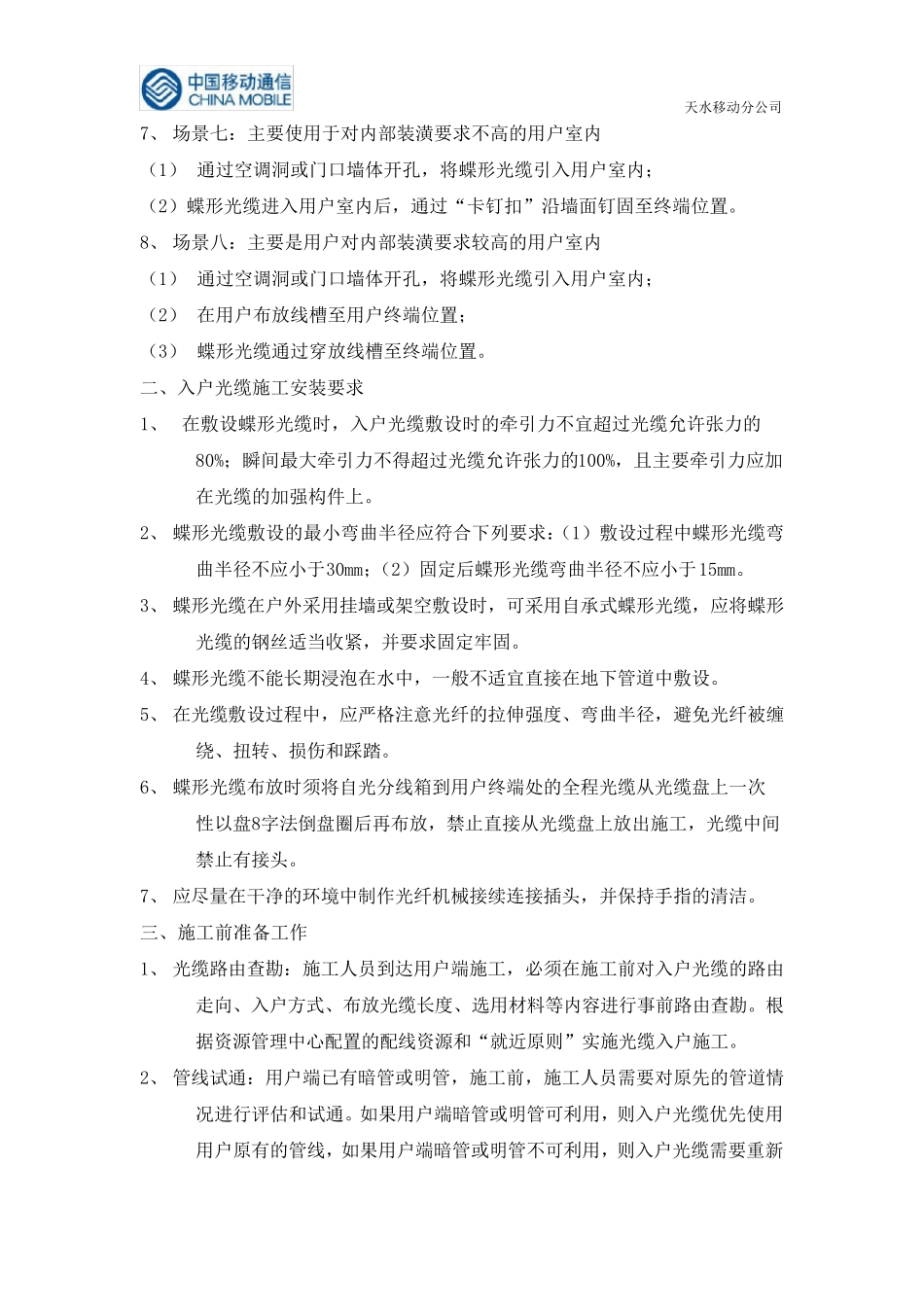

天水移动分公司 FTTH 用户端皮线光缆施工规范 一、用户端施工安装主要场景介绍 1、 场景一:主要使用于沿街、街坊、农村地区的建筑。 (1) 在建筑物外安装支撑件,自承式蝶形光缆引入; (2) 沿墙外敷设 32PVC 管,经空调孔或其它孔洞光缆引入; (3) 沿墙外钉固,墙体开孔后光缆引入。 (4) 室内墙壁部分用槽板保护至用户信息接入点 2、 场景二:主要使用于沿街、街坊、农村地区的建筑。 (1) 在原电杆上安装光分配箱,沿光缆的布放路由的电杆上安装支撑件; (2) 架空敷设自承式蝶形光缆。 3、 场景三:主要使用于集团客户、住宅客户楼道竖井内。 (1) 合理利用用户楼层、楼道间的管线资源(明管、暗管、槽道)敷设蝶形光缆; (2) 楼道水平部分蝶形光缆采用槽板或 PVC 管保护; (3) 入户部分开孔后蝶形光缆引入。 (4) 室内墙壁部分用槽板保护至用户信息接入点 4、 场景四:主要使用于住宅客户楼道内。 (1) 住宅客户楼道内管线资源不可利用(明管、暗管、槽道); (2) 在楼道内布放垂直和水平明管,楼层间安装检修盒; (3) 蝶形光缆穿放于明管中,在用户门口开孔入户; (4) 室内墙壁部分用槽板保护至用户信息接入点 5、 场景五:主要使用于商务楼宇内水平隐蔽部分。 (1) 在多层或高层商务楼宇楼层天花板内预埋暗管; (2) 蝶形光缆穿放于暗管中; (3) 蝶形光缆到达用户端后,从天花板内打孔引出。 (4) 室内墙壁部分用槽板保护至用户信息接入点 6、 场景六:主要使用于可利用原先管线的用户室内。 (1) 用户入户管线资源可利用(明管、暗管、槽道); (2)蝶形光缆通过原先的管线资源入户,将蝶形光缆布放到终端位置。 天水移动分公司 7、 场景七:主要使用于对内部装潢要求不高的用户室内 (1) 通过空调洞或门口墙体开孔,将蝶形光缆引入用户室内; (2)蝶形光缆进入用户室内后,通过“卡钉扣”沿墙面钉固至终端位置。 8、 场景八:主要是用户对内部装潢要求较高的用户室内 (1) 通过空调洞或门口墙体开孔,将蝶形光缆引入用户室内; (2) 在用户布放线槽至用户终端位置; (3) 蝶形光缆通过穿放线槽至终端位置。 二、入户光缆施工安装要求 1、 在敷设蝶形光缆时,入户光缆敷设时的牵引力不宜超过光缆允许张力的80%;瞬间最大牵引力不得超过光缆允许张力的100%,且主要牵引力应加在光缆的加强构件上。 2、 蝶形光缆敷设的最小...
