FTTH皮线光缆安装布放技术规范

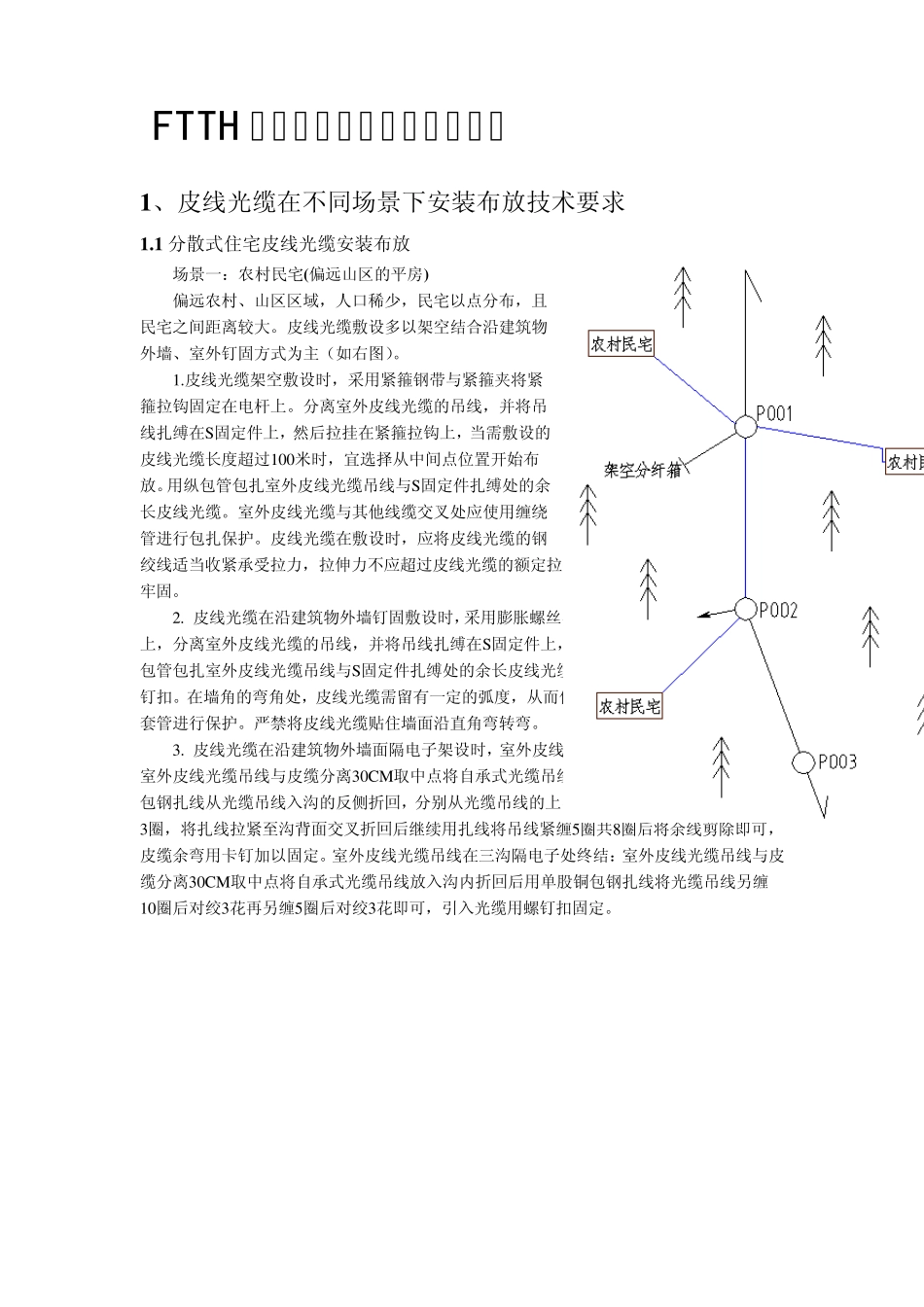

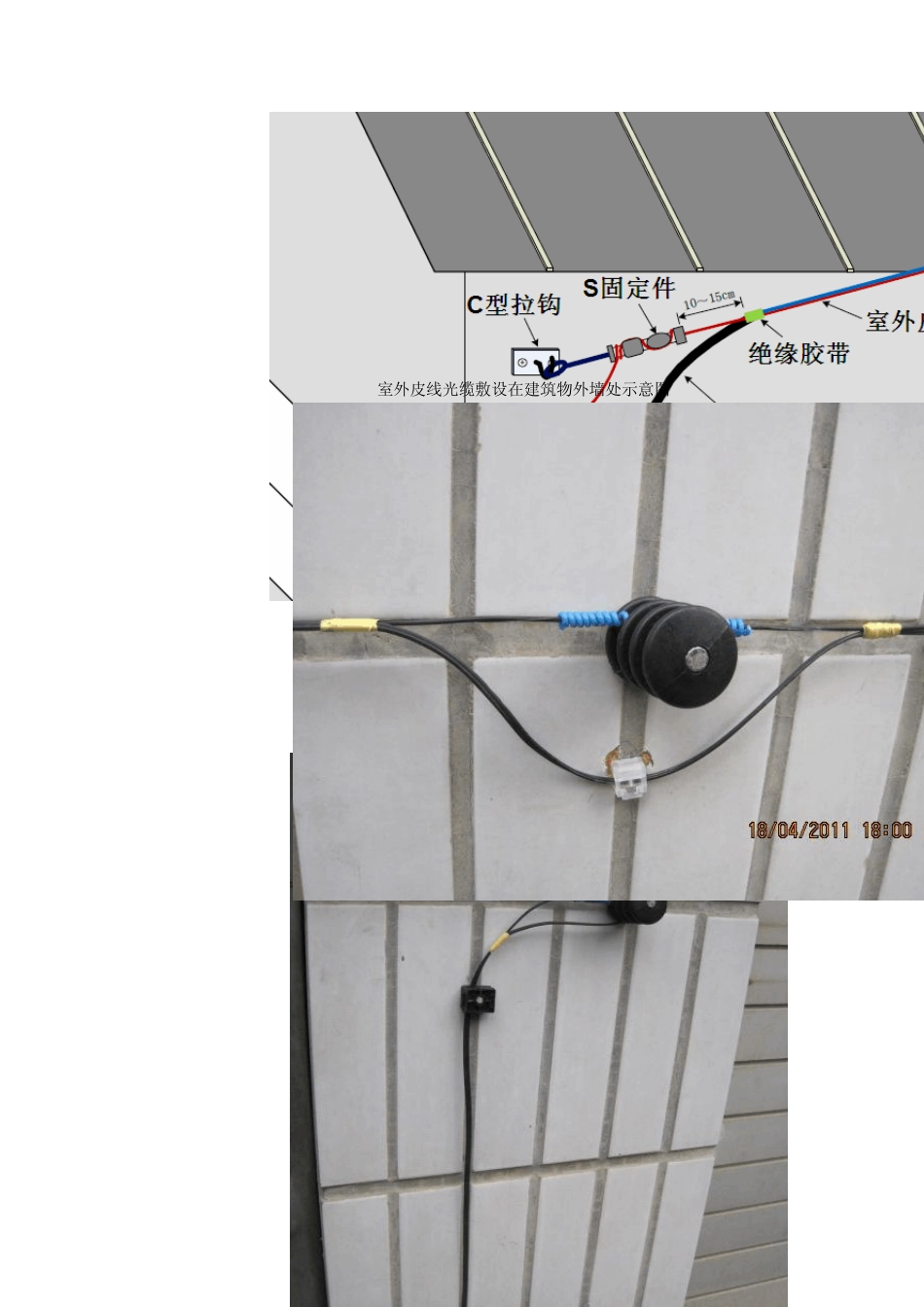

FTTH 皮线光缆安装布放技术规范 1 、皮线光缆在不同场景下安装布放技术要求 1 .1 分散式住宅皮线光缆安装布放 场景一：农村民宅(偏远山区的平房) 偏远农村、山区区域，人口稀少，民宅以点分布，且民宅之间距离较大。皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主（如右图）。 1.皮线光缆架空敷设时，采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在紧箍拉钩上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。皮线光缆在敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值N，并按要求固定钢绞线牢固。 2. 皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在C型拉钩上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。钉固室外皮线光缆应采用螺钉扣。在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。严禁将皮线光缆贴住墙面沿直角弯转弯。 3. 皮线光缆在沿建筑物外墙面隔电子架设时，室外皮线光缆吊线扎缚在三沟隔电子上：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线自缠绕隔电子2圈后用单股铜包钢扎线从光缆吊线入沟的反侧折回，分别从光缆吊线的上、下方穿过，用扎线将吊线紧缠3圈，将扎线拉紧至沟背面交叉折回后继续用扎线将吊线紧缠5圈共8圈后将余线剪除即可，皮缆余弯用卡钉加以固定。室外皮线光缆吊线在三沟隔电子处终结：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线放入沟内折回后用单股铜包钢扎线将光缆吊线另缠10圈后对绞3花再另缠5圈后对绞3花即可，引入光缆用螺钉扣固定。 室外皮线光缆敷设在杆路终结处示意图 室外皮线光缆敷设在杆路终结处现场图片 室外皮线光缆敷设在杆路中间处示意图 室外皮线光缆敷设在建筑物外墙处示意图 室外皮线光缆吊线扎缚在三沟隔电子上 室外皮线光缆吊线在三沟隔电子处终结 场景二：农村民宅(普通平房、自建房) 农村民宅分布较为集中，住宅建筑多以平房、自建房为主，分布呈不规则性。皮线光缆敷设多以沿建筑物外墙、室外钉固方式为主（如右图）。 皮线光...
