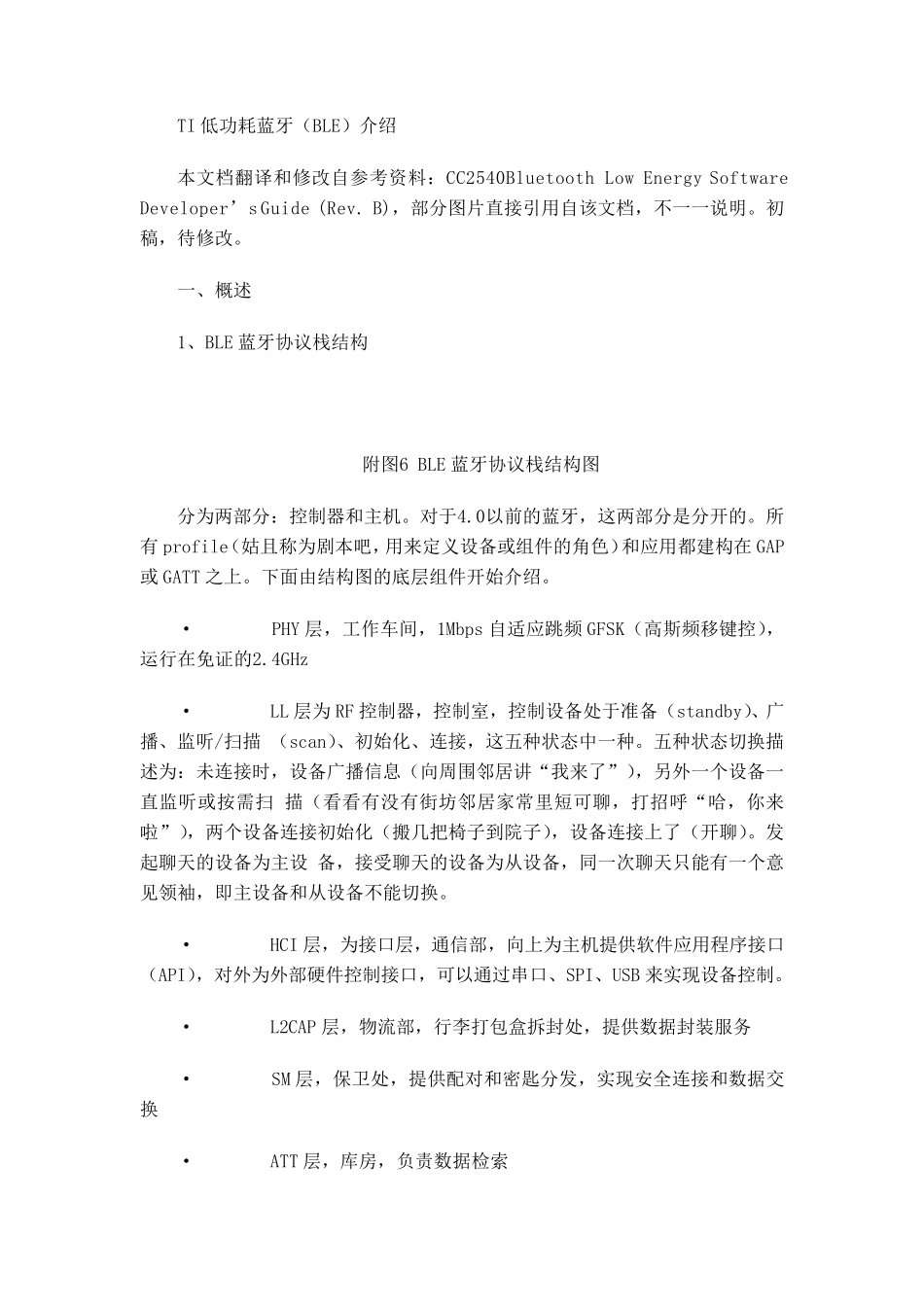

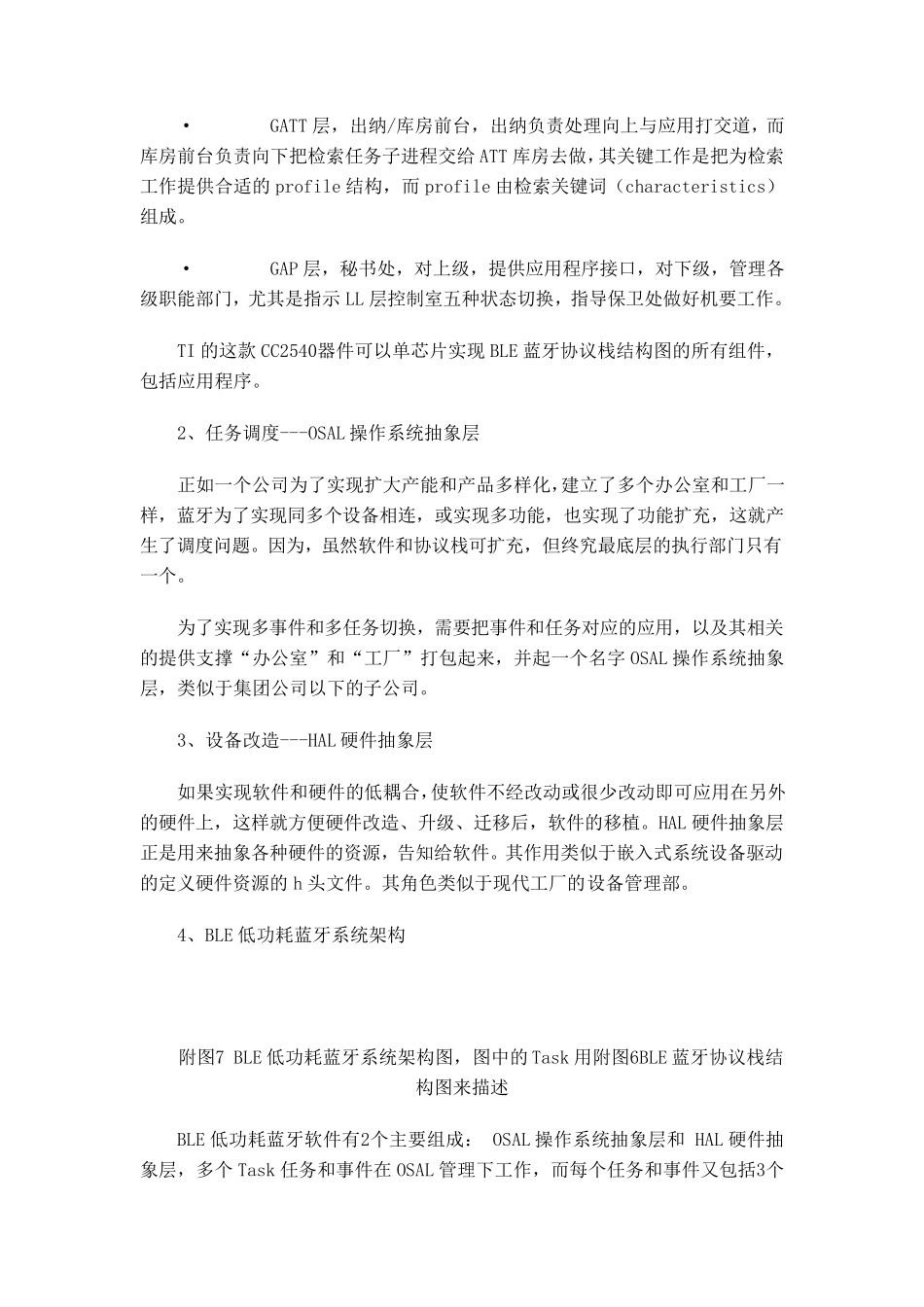

TI 低功耗蓝牙（BLE）介绍本文档翻译和修改自参考资料：CC2540Bluetooth Low Energy SoftwareDeveloper’s Guide (Rev. B)，部分图片直接引用自该文档，不一一说明。初稿，待修改。一、概述1、BLE 蓝牙协议栈结构附图6 BLE 蓝牙协议栈结构图分为两部分：控制器和主机。对于4.0以前的蓝牙，这两部分是分开的。所有profile（姑且称为剧本吧，用来定义设备或组件的角色）和应用都建构在GAP或GATT 之上。下面由结构图的底层组件开始介绍。·PHY 层，工作车间，1Mbps 自适应跳频 GFSK（高斯频移键控），运行在免证的2.4GHz·LL 层为RF 控制器，控制室，控制设备处于准备（standby）、广播、监听/扫描 （scan）、初始化、连接，这五种状态中一种。五种状态切换描述为：未连接时，设备广播信息（向周围邻居讲“我来了”），另外一个设备一直监听或按需扫 描（看看有没有街坊邻居家常里短可聊，打招呼“哈，你来啦”），两个设备连接初始化（搬几把椅子到院子），设备连接上了（开聊）。发起聊天的设备为主设备，接受聊天的设备为从设备，同一次聊天只能有一个意见领袖，即主设备和从设备不能切换。·HCI 层，为接口层，通信部，向上为主机提供软件应用程序接口（API），对外为外部硬件控制接口，可以通过串口、SPI、USB 来实现设备控制。·L2CAP 层，物流部，行李打包盒拆封处，提供数据封装服务·SM 层，保卫处，提供配对和密匙分发，实现安全连接和数据交换·ATT 层，库房，负责数据检索·GATT 层，出纳/库房前台，出纳负责处理向上与应用打交道，而库房前台负责向下把检索任务子进程交给 ATT 库房去做，其关键工作是把为检索工作提供合适的 profile 结构，而 profile 由检索关键词（characteristics）组成。·GAP 层，秘书处，对上级，提供应用程序接口，对下级，管理各级职能部门，尤其是指示 LL 层控制室五种状态切换，指导保卫处做好机要工作。TI 的这款 CC2540器件可以单芯片实现 BLE 蓝牙协议栈结构图的所有组件，包括应用程序。2、任务调度---OSAL 操作系统抽象层正如一个公司为了实现扩大产能和产品多样化，建立了多个办公室和工厂一样，蓝牙为了实现同多个设备相连，或实现多功能，也实现了功能扩充，这就产生了调度问题。因为，虽然软件和协议栈可扩充，但终究最底层的执行部门只有一个。为了实现多事件和多任务切换，需要把事件和任务对应的应用，以及其相关的提供支撑“办公室”和“工厂”打包起来，...
