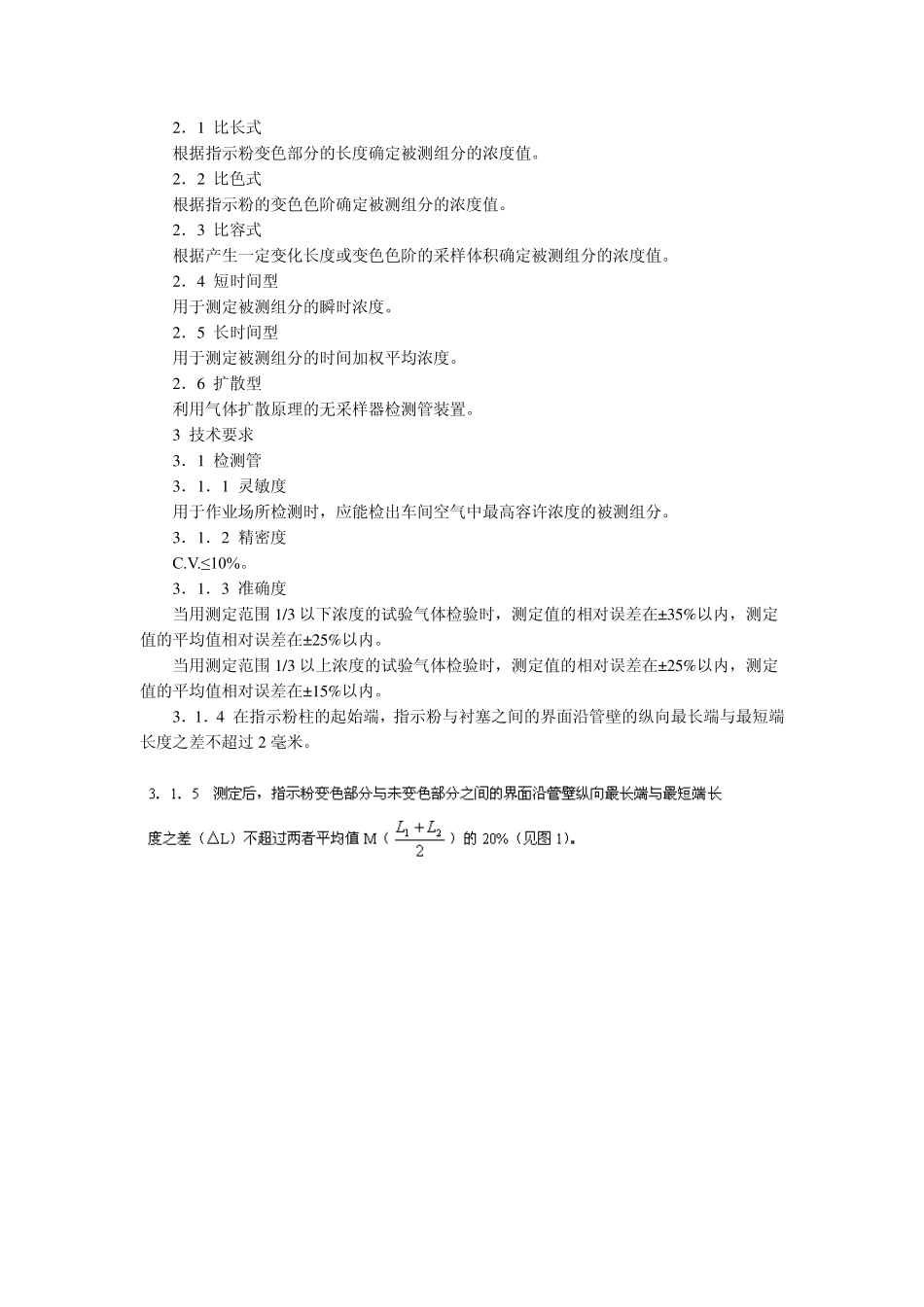

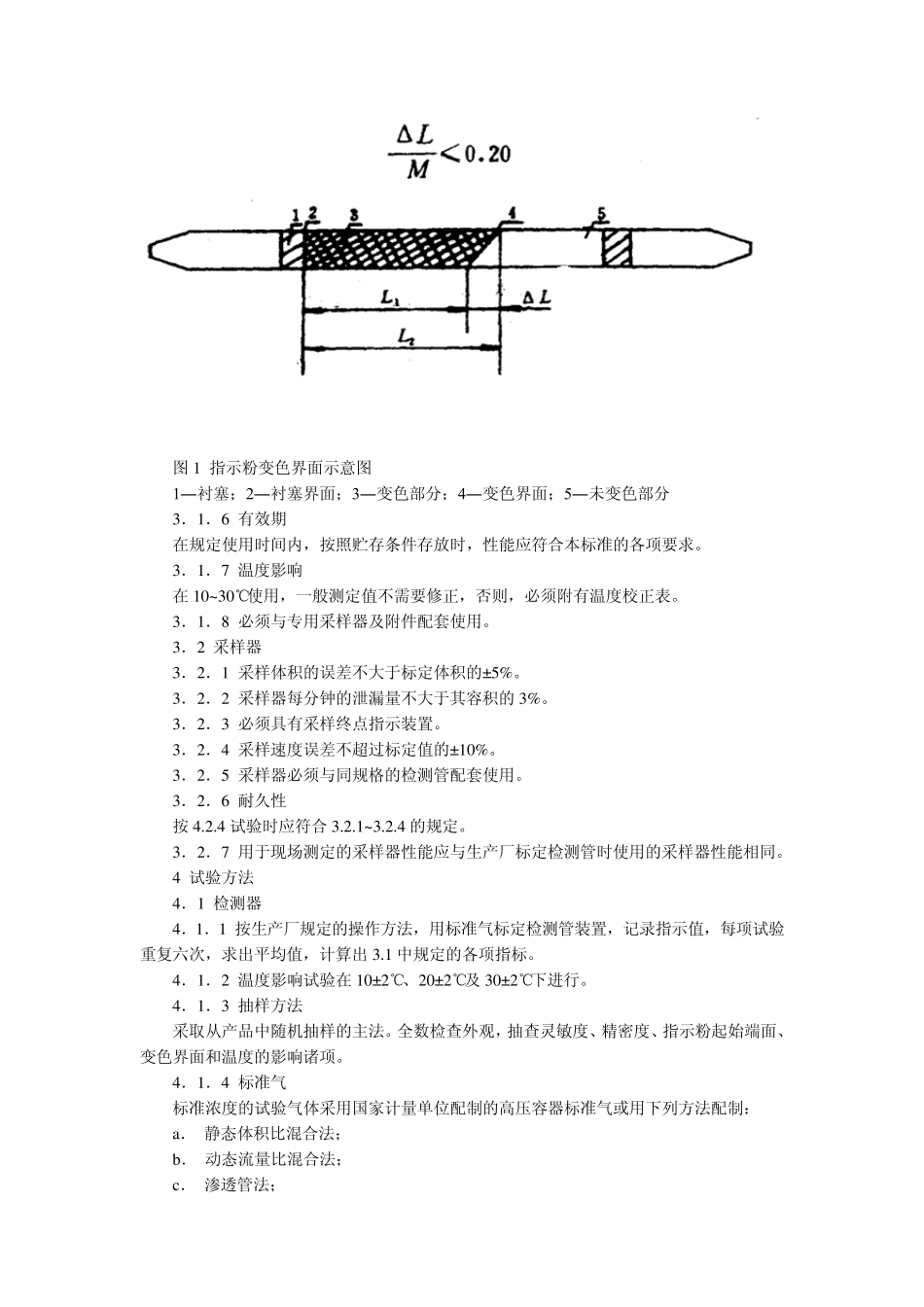

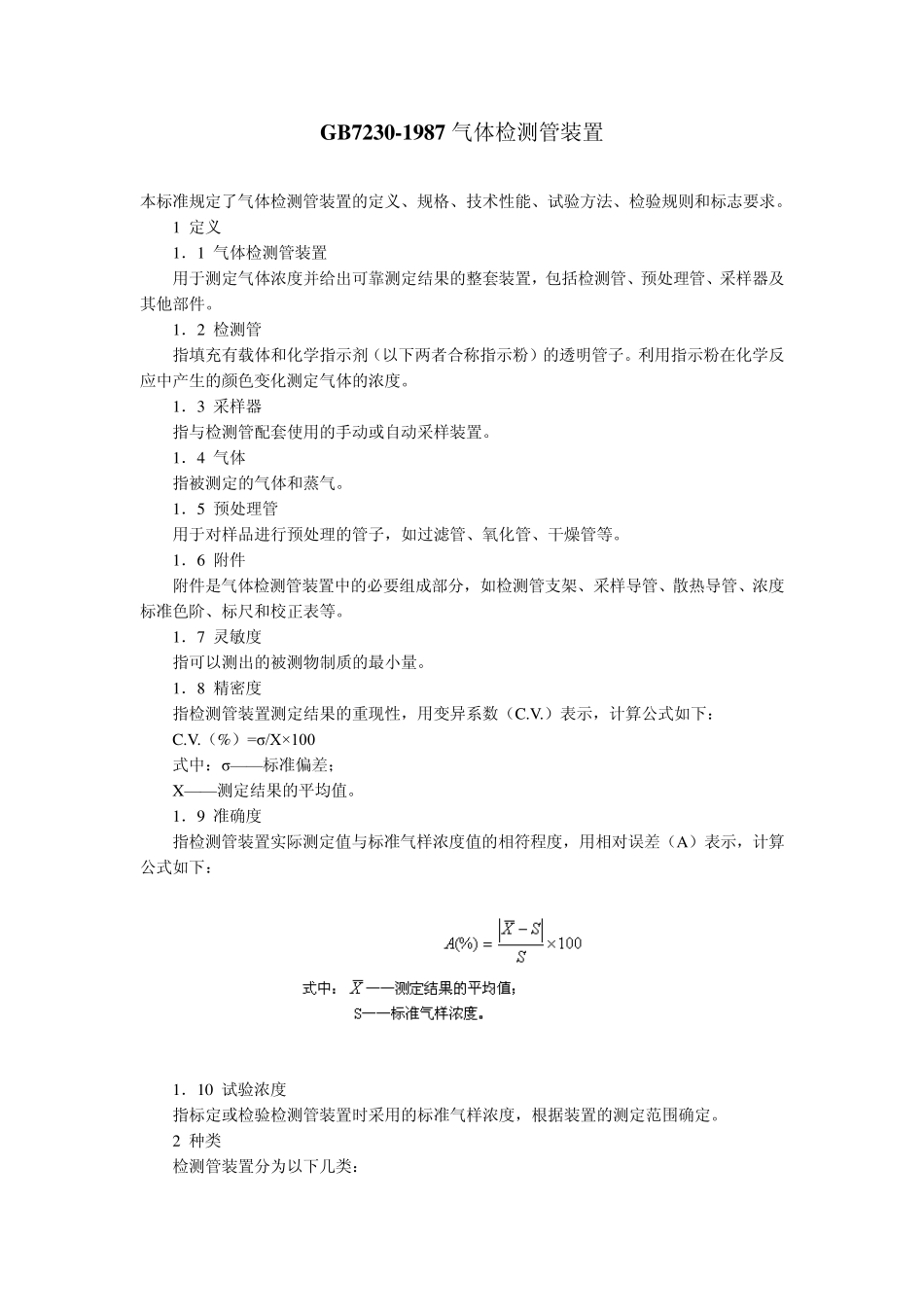

GB7230-1987 气体检测管装置 本标准规定了气体检测管装置的定义、规格、技术性能、试验方法、检验规则和标志要求。 1 定义 1．1 气体检测管装置 用于测定气体浓度并给出可靠测定结果的整套装置，包括检测管、预处理管、采样器及其他部件。 1．2 检测管 指填充有载体和化学指示剂（以下两者合称指示粉）的透明管子。利用指示粉在化学反应中产生的颜色变化测定气体的浓度。 1．3 采样器 指与检测管配套使用的手动或自动采样装置。 1．4 气体 指被测定的气体和蒸气。 1．5 预处理管 用于对样品进行预处理的管子，如过滤管、氧化管、干燥管等。 1．6 附件 附件是气体检测管装置中的必要组成部分，如检测管支架、采样导管、散热导管、浓度标准色阶、标尺和校正表等。 1．7 灵敏度 指可以测出的被测物制质的最小量。 1．8 精密度 指检测管装置测定结果的重现性，用变异系数（C.V.）表示，计算公式如下： C.V.（%）=σ/X×100 式中：σ— — 标准偏差； X— — 测定结果的平均值。 1．9 准确度 指检测管装置实际测定值与标准气样浓度值的相符程度，用相对误差（A）表示，计算公式如下： 1．10 试验浓度 指标定或检验检测管装置时采用的标准气样浓度，根据装置的测定范围确定。 2 种类 检测管装置分为以下几类： 2．1 比长式 根据指示粉变色部分的长度确定被测组分的浓度值。 2．2 比色式 根据指示粉的变色色阶确定被测组分的浓度值。 2．3 比容式 根据产生一定变化长度或变色色阶的采样体积确定被测组分的浓度值。 2．4 短时间型 用于测定被测组分的瞬时浓度。 2．5 长时间型 用于测定被测组分的时间加权平均浓度。 2．6 扩散型 利用气体扩散原理的无采样器检测管装置。 3 技术要求 3．1 检测管 3．1．1 灵敏度 用于作业场所检测时，应能检出车间空气中最高容许浓度的被测组分。 3．1．2 精密度 C.V.≤10%。 3．1．3 准确度 当用测定范围 1/3 以下浓度的试验气体检验时，测定值的相对误差在±35%以内，测定值的平均值相对误差在±25%以内。 当用测定范围 1/3 以上浓度的试验气体检验时，测定值的相对误差在±25%以内，测定值的平均值相对误差在±15%以内。 3．1．4 在指示粉柱的起始端，指示粉与衬塞之间的界面沿管壁的纵向最长端与最短端长度之差不超过 2 毫米。 图1 指示粉变色界面示意图 1― 衬塞；2― 衬塞界面；3― 变色部分；4― 变色界面；5― 未变...
