GC1120ECD电子捕获检测器使用说明书

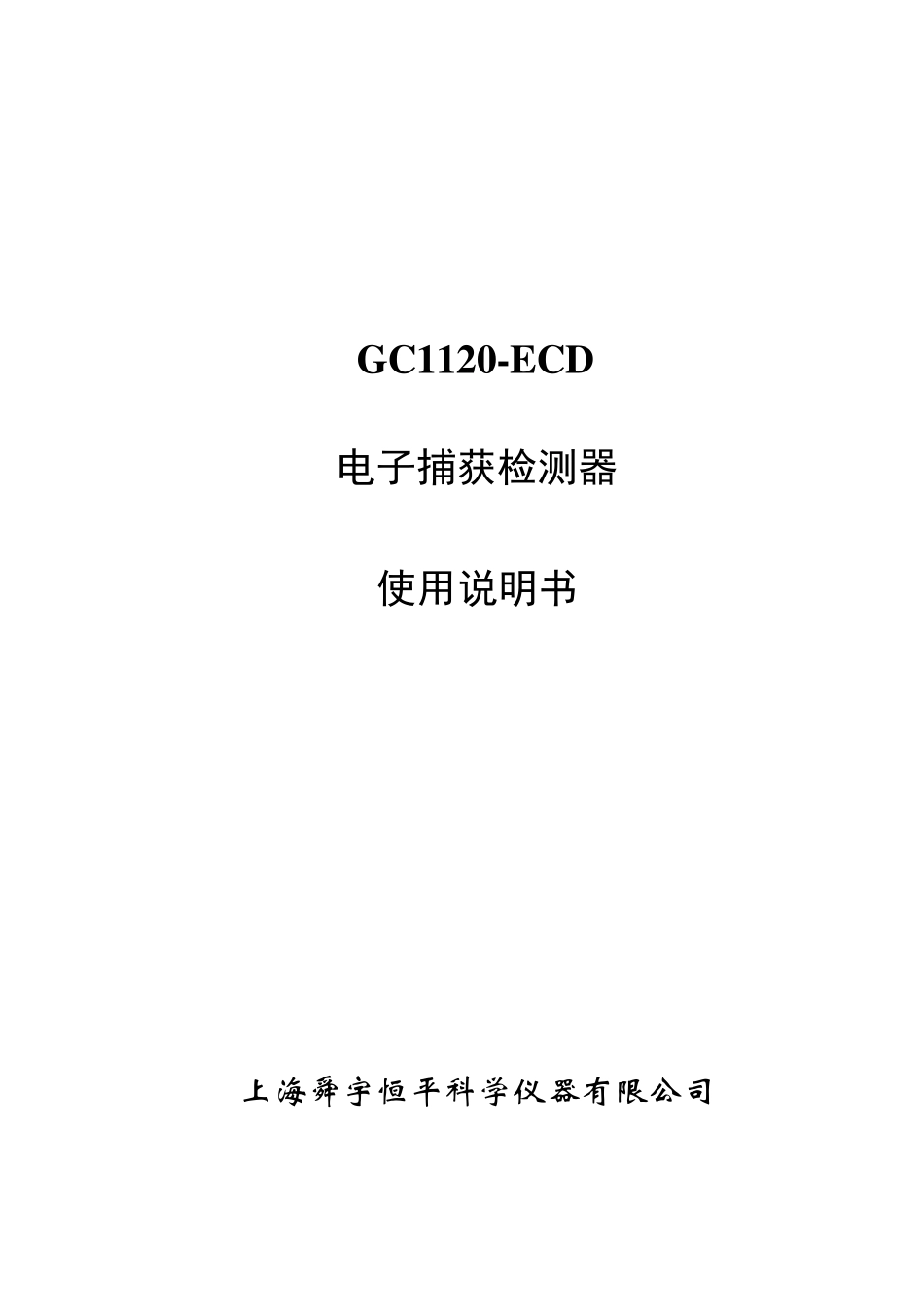

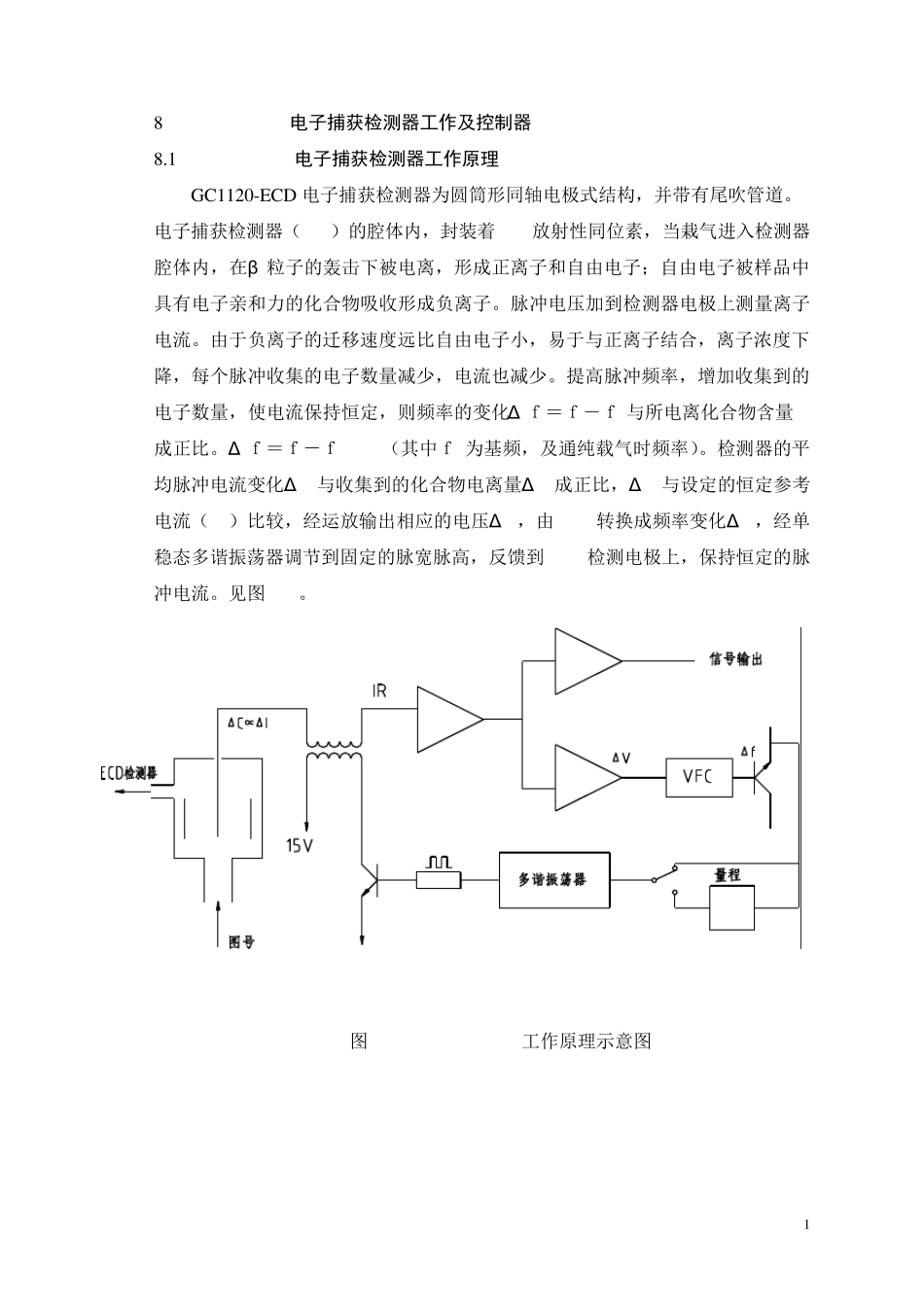

GC1120-ECD 电子捕获检测器 使用说明书 上海舜宇恒平科学仪器有限公司 1 8 GC1120-ECD电子捕获检测器工作及控制器 8.1 GC1120-ECD电子捕获检测器工作原理 GC1120-ECD 电子捕获检测器为圆筒形同轴电极式结构，并带有尾吹管道。 电子捕获检测器（ECD）的腔体内，封装着 63Ni放射性同位素，当栽气进入检测器腔体内，在β 粒子的轰击下被电离，形成正离子和自由电子；自由电子被样品中具有电子亲和力的化合物吸收形成负离子。脉冲电压加到检测器电极上测量离子电流。由于负离子的迁移速度远比自由电子小，易于与正离子结合，离子浓度下降，每个脉冲收集的电子数量减少，电流也减少。提高脉冲频率，增加收集到的电子数量，使电流保持恒定，则频率的变化Δ ｆ＝ｆ－ｆ0与所电离化合物含量 C成正比。Δ ｆ＝ｆ－ｆ0=kC （其中ｆ0为基频，及通纯载气时频率）。检测器的平均脉冲电流变化Δ I与收集到的化合物电离量Δ C成正比，Δ I与设定的恒定参考电流（IR）比较，经运放输出相应的电压Δ V，由 VFC转换成频率变化Δ f，经单稳态多谐振荡器调节到固定的脉宽脉高，反馈到 ECD检测电极上，保持恒定的脉冲电流。见图 8-1。 图 8-1 GC1120-ECD 工作原理示意图 2 8 .2 GC1120-ECD电子捕获检测器技术指标 检 测 限：≤2 X 10-13g/ml（γ -666） 线性范围：≥10 3（γ -666） 基线漂移：≤30μ V/h 基线噪声：≤10μ V 最高使用温度：350 0C 启动时间：开机 3h后仪器应能正常工作。 3 8.3 GC1120-ECD电子捕获检测器的安装 安装GC1120-ECD电子捕获检测器步骤如下： 1）向上翻开主机柱箱顶部盖板。 2）取下柱箱上方前部的一个火焰离子化检测器，一般习惯于去前面一个 ［FID（B）］，具体操作可见GC1120主机使用说明书中有关FID安装章节以及图8-2。 说明 取下FID 检测器请按下列步骤进行：首先关闭H2 和Air 刻度针形阀的阀门，以免放空漏气。然后将FID 的点火极连线端插头座、H2、Air 连接导管、Q9-50KjK 三通转接器与主机脱离，再在柱箱内取下与之相连的色谱柱，最后取下FID 检测器。 3）将ECD 检测器（ECD 附件1#）装入该位置，见图8-2。然后在柱箱内用M12×1 螺母把其固定。再将尾吹气导管接入与进样器B 路载气连接出口处。尾吹气流量的控制就通过“载气流量 B”调节阀来实现。 4）将废气出口导管连接到主机左侧内气路框架下部标有“排空”字样的出口处，然后在气路框架外用一根φ 3...
