GCS型低压抽出式开关柜

GCS型低压抽出式开关柜_第1页
1/9
GCS型低压抽出式开关柜_第2页
2/9
GCS型低压抽出式开关柜_第3页
3/9

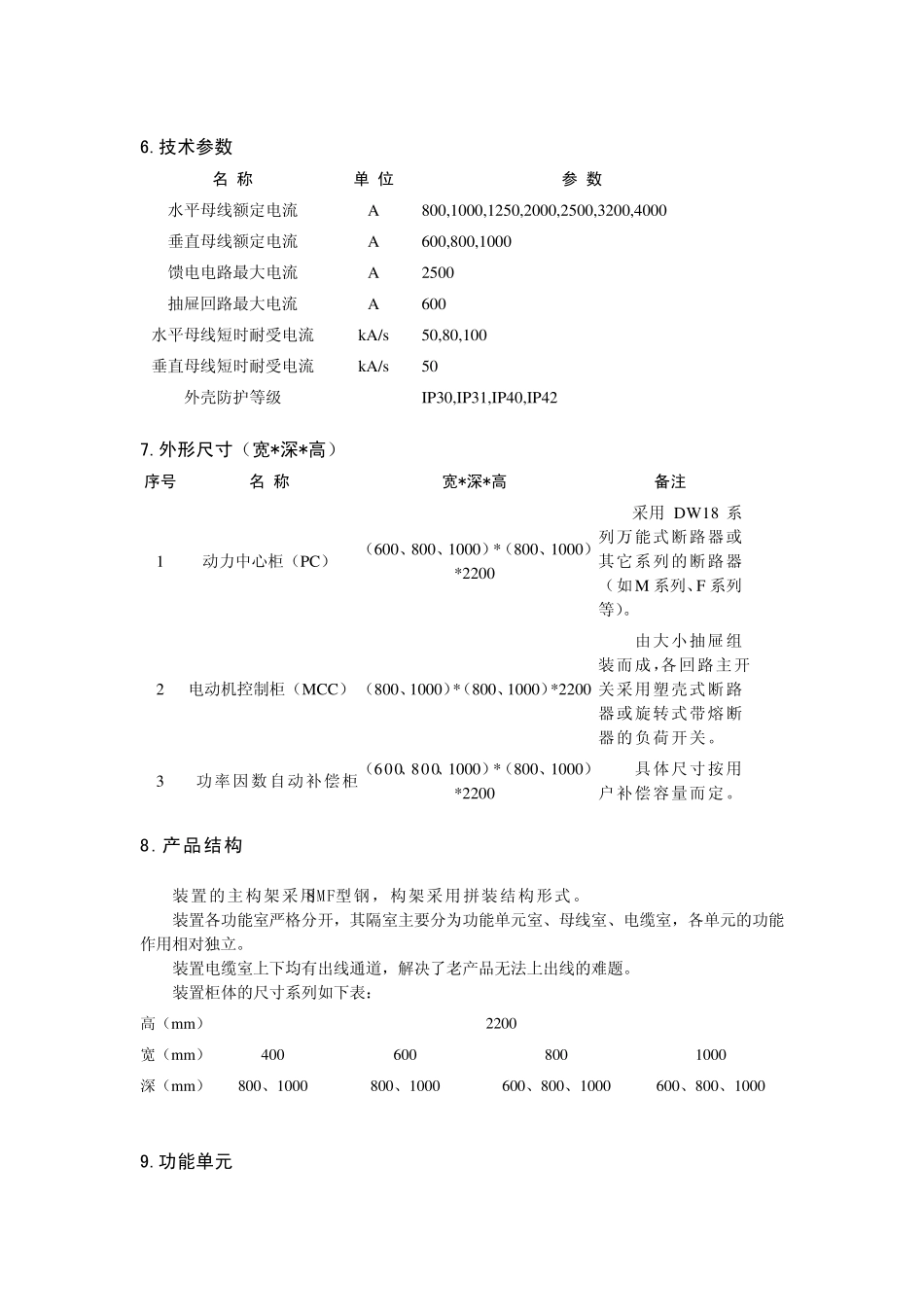

GCS 型低压抽出式开关柜 1、概述 GCS 型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口场所、作为三相交流频率 50(60)Hz、额定电流为 4000 A 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。 2.产品特点 z 结构紧凑:以较小的空间容纳较多的功能单元; z 零部件通用性强,组装灵活:以 200mm 为模数的 C 型钢或 8MF 型钢为骨架,能满足各种结构的 型式、防护等级和使用环境的要求; z 采用标准模块设计:有五个尺寸系列标准单元,用户可根据需要任意选用组装; z 技术性能:MCC 柜垂直母线额定短时耐受电流为 80kA,水平母线采用柜后平置 式排列布局,能承受动稳定电流 176kA 的要求,达到当 代 国 际 水平。 3.正常使用条件 z 周 围 空气 温 度不 高于+40℃,不 低于-5℃。24 小时内 平均 温 度不 高于+35℃,超 过 时需根据实 际 情 况 降 容运 行 ; z 户内 使用,使用点 的海 拔 高度不 得 超 过 2000m; z 周 围 空气 相对 温 度的变 化可能会 偶 然 产 生 凝 露 的影 响 ; z 装置安 装面 与垂直面 倾 斜 度不 得 超 过5%,且 整 组柜列相对 平整 ;(符 合GBJ23282 标准); z 装置应 安 装在无剧 烈 震 动和冲 击 以及不 足以使电器 元件受到不 应 有腐 蚀 的场所; z 用户有特 殊 要求时,可以与制造 厂协 商 解 决 4.符合标准 z GB 7251.1 低压成套开关设备 和控制设备 :第 一 部分 型式试 验 和部分 型式试 验 成套设备 ; z JB/T9661 低压抽出式成套开关设备 ; z IEC60439— 1 低压开关设备 和控制设备 组件:第 一 部分 ,经 过 型式试 验 和的部分 型式试 验 组件; z IEC60529 确 定外 壳 的防护等级及相应 标准 5.型号构成及意义 6.技术参数 名 称 单 位 参 数 水平母线额定电流 A 800,1000,1250,2000,2500,3200,4000 垂直母线额定电流 A 600,800,1000 馈电电路最大电流 A 2500 抽屉回路最大电流 A 600 水平母线短时耐受电流 kA/s 50,80,100 垂直母线短时耐受电流 kA/s 50 外壳防护等级 IP30,IP31,IP40,IP42 7.外形尺寸(宽*深*高) 序号 名 称 宽*深*高 备注 1 动力中心柜(PC) ...
