GGD交流低压配电柜

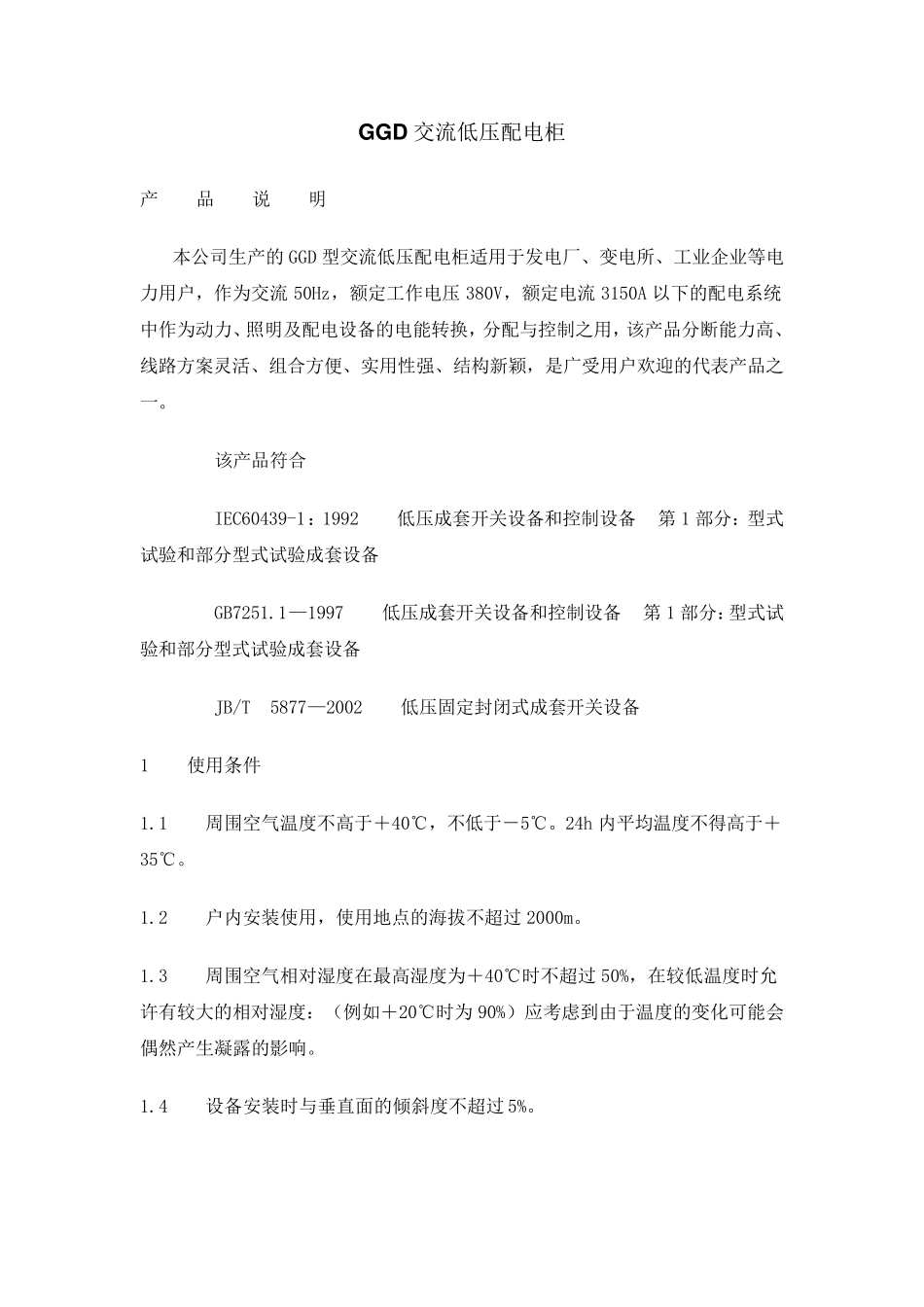

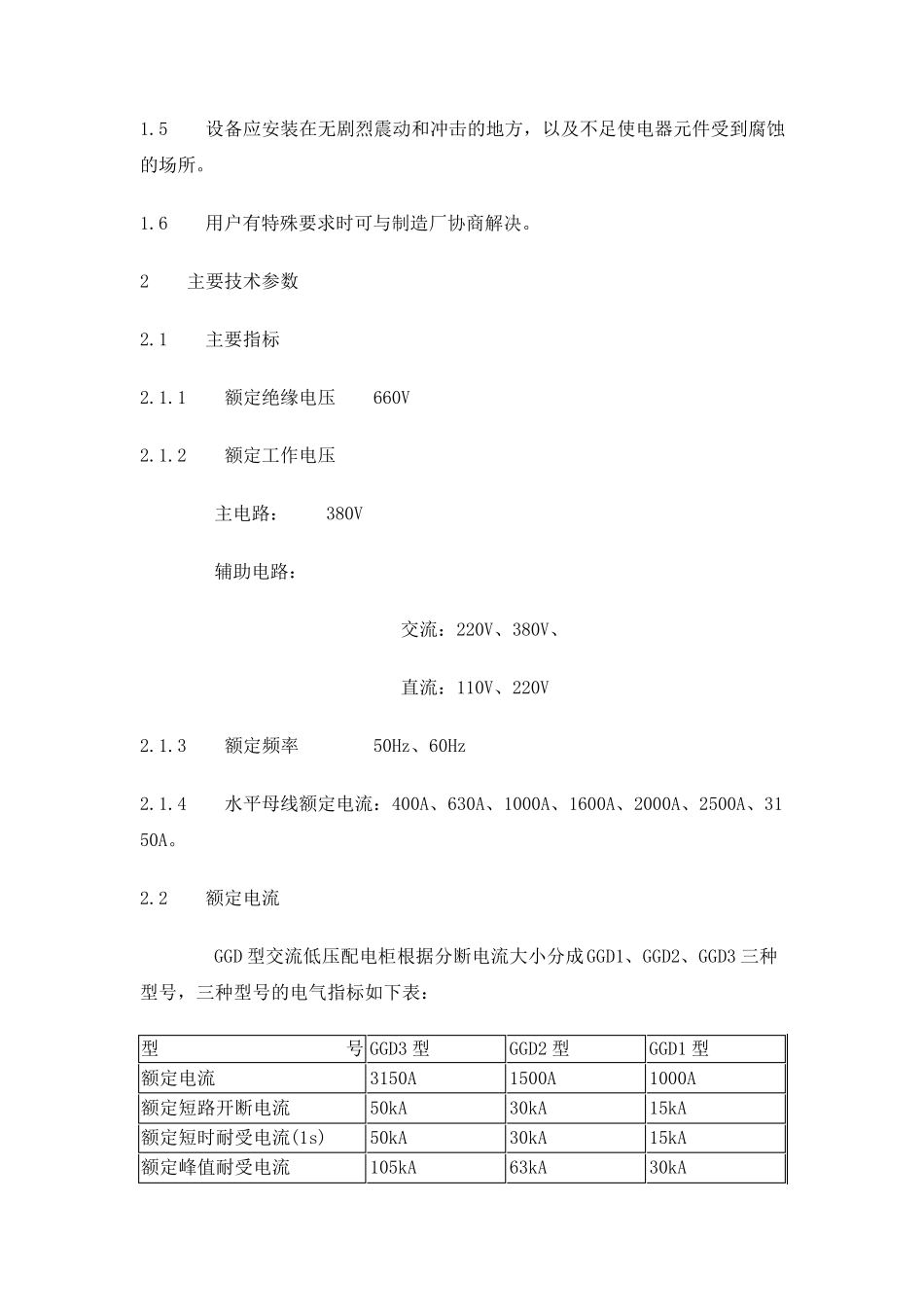

GGD 交流低压配电柜 产 品 说 明 本公司生产的GGD 型交流低压配电柜适用于发电厂、变电所、工业企业等电力用户，作为交流50Hz，额定工作电压380V，额定电流3150A 以下的配电系统中作为动力、照明及配电设备的电能转换，分配与控制之用，该产品分断能力高、线路方案灵活、组合方便、实用性强、结构新颖，是广受用户欢迎的代表产品之一。 该产品符合 IEC60439-1：1992 低压成套开关设备和控制设备 第1 部分：型式试验和部分型式试验成套设备 GB7251.1—1997 低压成套开关设备和控制设备 第1 部分：型式试验和部分型式试验成套设备 JB/T 5877—2002 低压固定封闭式成套开关设备 1 使用条件 1.1 周围空气温度不高于＋40℃，不低于－5℃。24h 内平均温度不得高于＋35℃。 1.2 户内安装使用，使用地点的海拔不超过 2000m。 1.3 周围空气相对湿度在最高湿度为＋40℃时不超过 50%，在较低温度时允许有较大的相对湿度：（例如＋20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。 1.4 设备安装时与垂直面的倾斜度不超过 5%。 1.5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。 1.6 用户有特殊要求时可与制造厂协商解决。 2 主要技术参数 2.1 主要指标 2.1.1 额定绝缘电压 660V 2.1.2 额定工作电压 主电路： 380V 辅助电路： 交流：220V、380V、 直流：110V、220V 2.1.3 额定频率 50Hz、60Hz 2.1.4 水平母线额定电流：400A、630A、1000A、1600A、2000A、2500A、3150A。 2.2 额定电流 GGD 型交流低压配电柜根据分断电流大小分成 GGD1、GGD2、GGD3 三种型号，三种型号的电气指标如下表： 型 号 GGD3 型 GGD2 型 GGD1 型 额定电流 3150A 1500A 1000A 额定短路开断电流 50kA 30kA 15kA 额定短时耐受电流(1s) 50kA 30kA 15kA 额定峰值耐受电流 105kA 63kA 30kA 3 结 构 特 点 3.1 GGD 型 交 流 低 压 配 电 柜 的 柜 体 采 用 通 用 柜 的 形 式 ， 框 架 用 8MF 冷 弯 型 钢局 部 焊 接 或 组 装 而 成 ， 柜 架 零 件 及 专 用 配 套 零 件 由 本 公 司 生 产 配 套 供 货 ， 以 保 证柜 体 的 精 度 和 质 量 。 通 用 柜 的 零 部 件 按 模 块 原 理 设 计 ， 并 有 20 模 的 安 装 孔 ， 通用 系 数 高 。 ...
