GIS技术规范

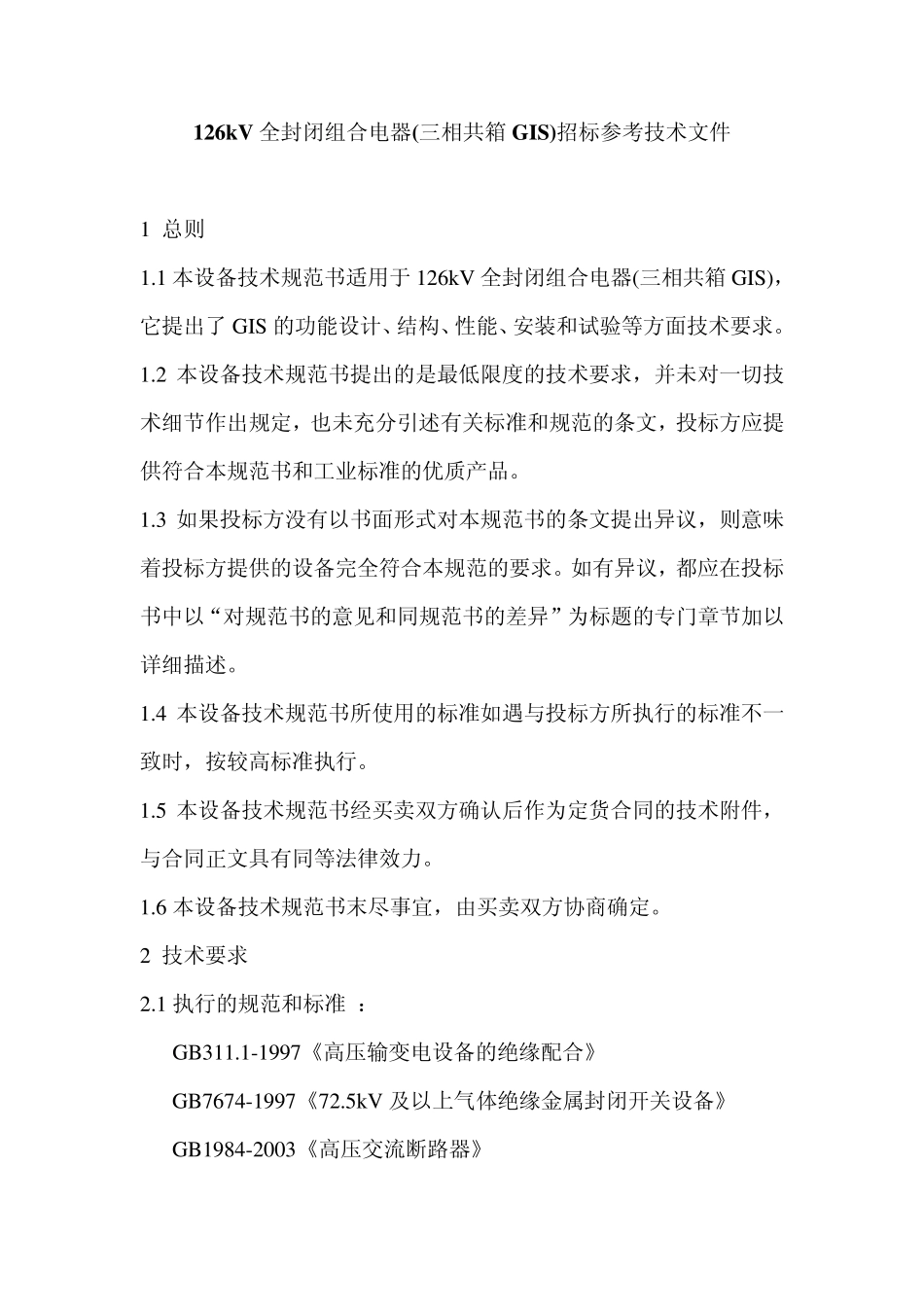

126kV 全封闭组合电器(三相共箱GIS)招标参考技术文件 1 总则 1.1 本设备技术规范书适用于126kV 全封闭组合电器(三相共箱GIS)，它提出了GIS 的功能设计、结构、性能、安装和试验等方面技术要求。 1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。 1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范的要求。如有异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.4 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。 1.5 本设备技术规范书经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等法律效力。 1.6 本设备技术规范书末尽事宜，由买卖双方协商确定。 2 技术要求 2.1 执行的规范和标准 ： GB311.1-1997《高压输变电设备的绝缘配合》 GB7674-1997《72.5kV 及以上气体绝缘金属封闭开关设备》 GB1984-2003《高压交流断路器》 GB1985-2004《高压交流隔离开关和接地开关》 GB1208-87《电流互感器》 GB763-90《交流高压电器在长期工作时的发热》 GB4109-88《高压套管技术》 GB8905-1996《六氟化硫电气设备中气体管理和检测导则》 IEC-60044-1《电流互器》》 IEC-99-1 《氧化锌避雷器》》 本技术要求中列出的规范和技术要求，相互有不一致之处，均按较高标准执行。 2.2 设备的使用环境条件: 2.2.1 安装地点: 室外 2.2.2 环境温度: -15℃~+40℃ 2.2.3 相对湿度: 日平均≤95% 2.2.4 海拔高度: ≤2000m 2.2.5 抗震能力: ≤8 度 2.2.6 最大覆冰厚度: 10mm 2.2.7 风速: ≤34m/s 2.2.8 泄漏比距:(在最高工作电压下) 3.1cm/kv 2.2.9 最大日温差: 25℃ 2.2.10 太阳辐射: 0.1w/cm2 2.3 主要技术参数 2.3.1 系统标称电压: 110kV 2.3.2 额定工作电压: 126kV 2.3.3 额定频率: 50Hz 2.3.4 额定电流: 主母线回路: 其他回路: 2.3.5 额定热稳定电流: 40kA(4s)(r.m.s) 2.3.6 额定动稳定电流: 100kA(peak) 2.3.7 额定耐受电压: 雷电冲击电压(峰值)： 550kV(峰值) 交流工频耐受电压: 230kV(有效值) 2.3.7 SF6 额定充气压力（MPa）: 气隔单元 额定压力报警压力闭锁压力断路器-电流互感器 0.60 0.55 0.50 电...
