GIS综合实验报告

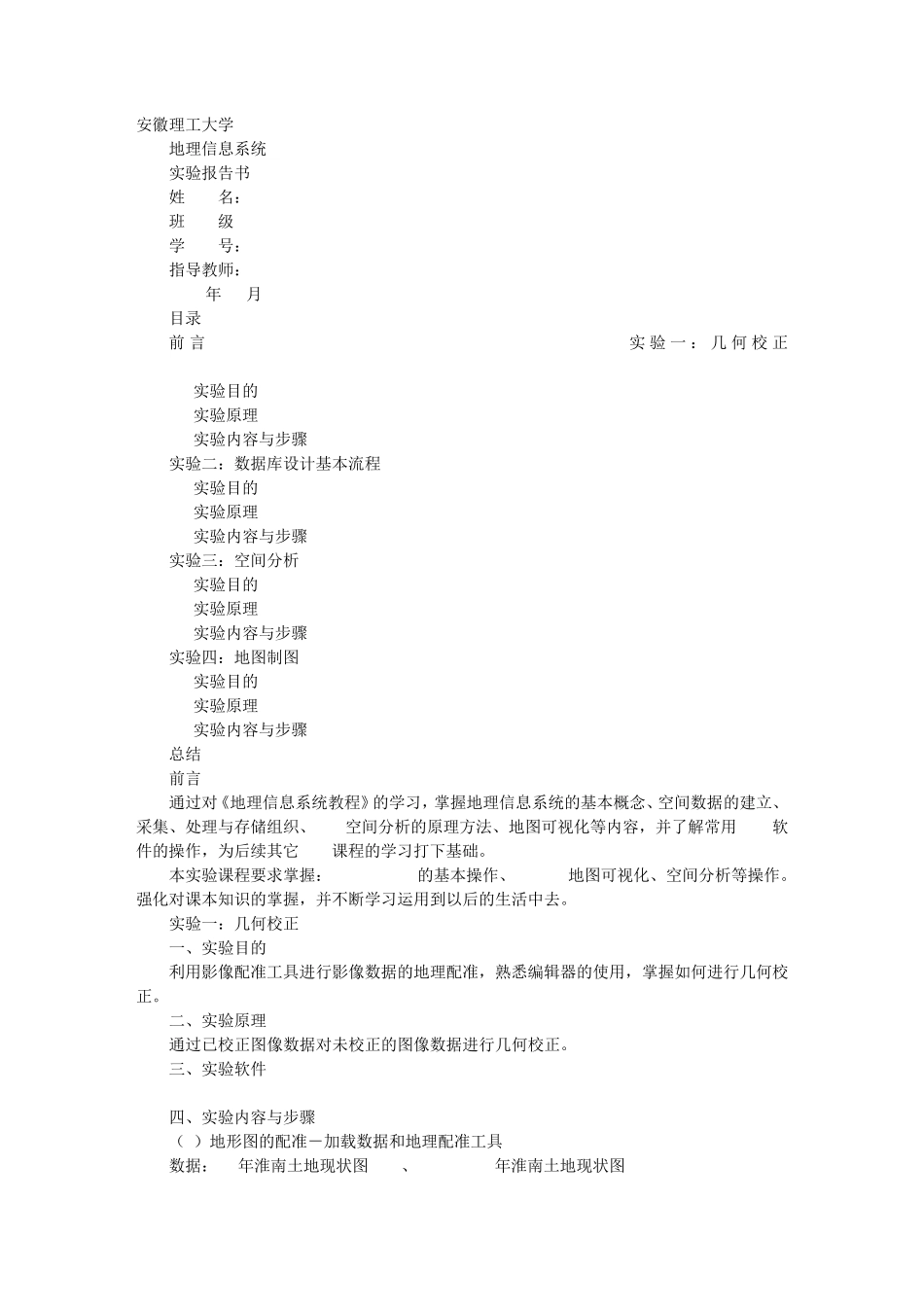

安徽理工大学 地理信息系统 实验报告书 姓 名： 班 级 学 号： 指导教师： 2014年11月 目录 前言-------------------------------------------------3 实验一：几何校正-------------------------------------4 (1)实验目的 (2)实验原理 (3)实验内容与步骤 实验二：数据库设计基本流程---------------------------9 (1)实验目的 (2)实验原理 (3)实验内容与步骤 实验三：空间分析-------------------------------------12 (1)实验目的 (2)实验原理 (3)实验内容与步骤 实验四：地图制图-------------------------------------20 (1)实验目的 (2)实验原理 (3)实验内容与步骤 总结------------------------------------------------25 前言 通过对《地理信息系统教程》的学习，掌握地理信息系统的基本概念、空间数据的建立、采集、处理与存储组织、gis空间分析的原理方法、地图可视化等内容，并了解常用 gis软件的操作，为后续其它 gis课程的学习打下基础。 本实验课程要求掌握：arccatalog的基本操作、arcmap地图可视化、空间分析等操作。强化对课本知识的掌握，并不断学习运用到以后的生活中去。 实验一：几何校正 一、实验目的 利用影像配准工具进行影像数据的地理配准，熟悉编辑器的使用，掌握如何进行几何校正。 二、实验原理 通过已校正图像数据对未校正的图像数据进行几何校正。 三、实验软件 arcgis 10.2 四、实验内容与步骤 （1）地形图的配准－加载数据和地理配准工具 数据：05年淮南土地现状图.jpg、rectify05年淮南土地现状图wgs84.tif 所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。 打开arcmap，添加“地理配准”工具栏。 把需要进行配准的影像 05年淮南土地现状图.jpg增加到 arcmap中，会发现“地理配准”工具栏中的工具被激活。 （2）添加控制点 在配准中我们需要知道一些特殊点的坐标。我们可以从图中均匀的取几个点。本实验取点为 控制点） 找到适当位置，点击添加控制点按钮，输入控制点的真实坐标。 重复上述步骤，一直到添加完所有控制点坐标。 （3）查看链接表 控制点添加完成后，点击查看链接表查看。 检查控制点的残差和 rms，删除残差特别大的控制点并重新选取控制点。 （4）保存结果 将结果保存。 设定数据框的属性：增加所有控制点，并检查均方差（rms）后，在”影像配准”菜单下，点 击 “ 更 新 显 示 ...
