GIS设备安装工艺

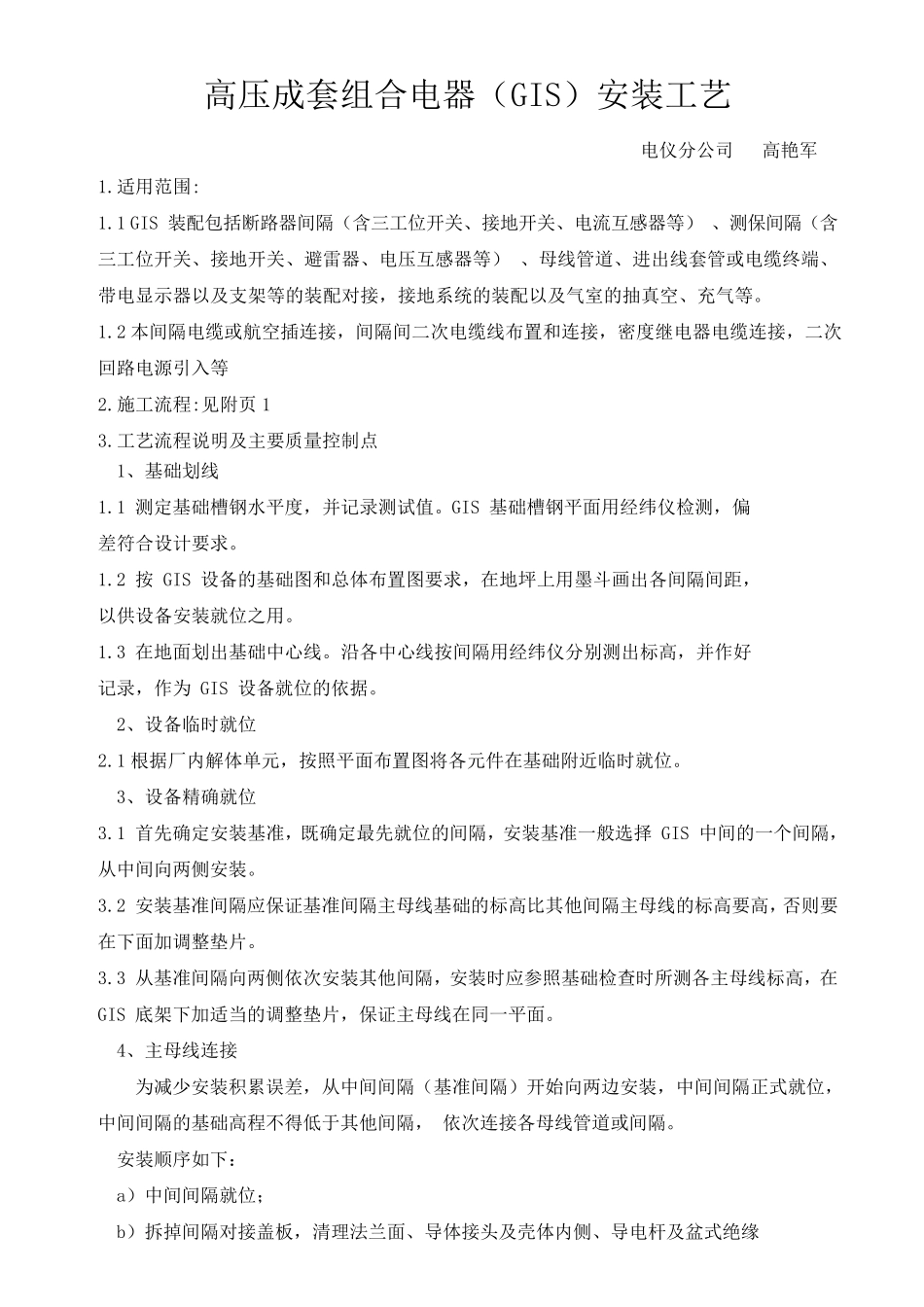

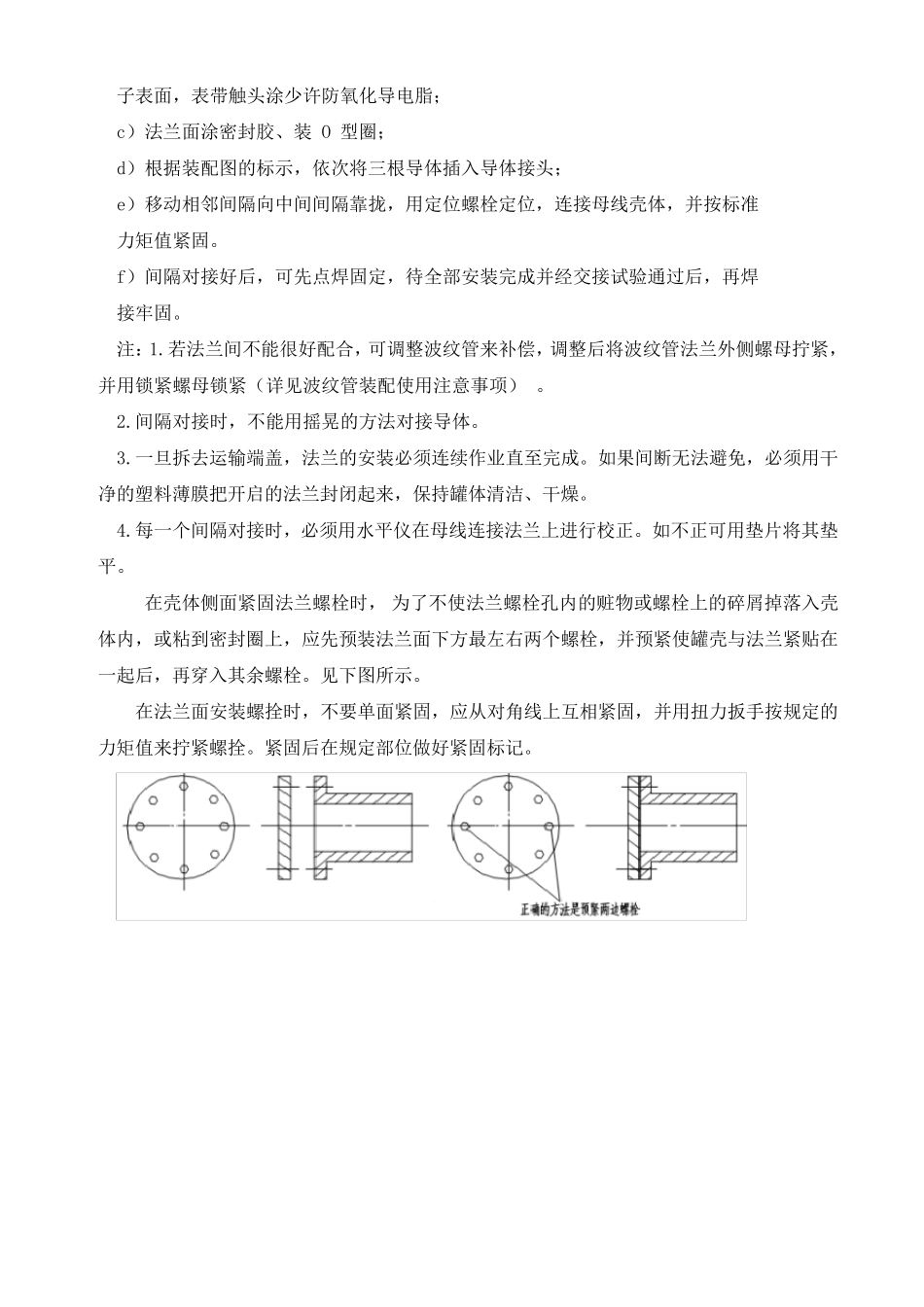

高压成套组合电器（GIS）安装工艺 电仪分公司 高艳军 1.适用范围: 1.1 GIS 装配包括断路器间隔（含三工位开关、接地开关、电流互感器等） 、测保间隔（含三工位开关、接地开关、避雷器、电压互感器等） 、母线管道、进出线套管或电缆终端、带电显示器以及支架等的装配对接，接地系统的装配以及气室的抽真空、充气等。 1.2 本间隔电缆或航空插连接，间隔间二次电缆线布置和连接，密度继电器电缆连接，二次回路电源引入等 2.施工流程:见附页 1 3.工艺流程说明及主要质量控制点 1、基础划线 1.1 测定基础槽钢水平度，并记录测试值。GIS 基础槽钢平面用经纬仪检测，偏 差符合设计要求。 1.2 按 GIS 设备的基础图和总体布置图要求，在地坪上用墨斗画出各间隔间距， 以供设备安装就位之用。 1.3 在地面划出基础中心线。沿各中心线按间隔用经纬仪分别测出标高，并作好 记录，作为 GIS 设备就位的依据。 2、设备临时就位 2.1 根据厂内解 体单 元 ，按照 平面布置图将 各元 件 在基础附近 临时就位。 3、设备精 确 就位 3.1 首 先 确 定安装基准 ，既 确 定最 先 就位的间隔，安装基准 一 般 选 择 GIS 中间的一 个 间隔，从 中间向 两 侧 安装。 3.2 安装基准 间隔应 保证 基准 间隔主母线基础的标高比 其 他 间隔主母线的标高要高，否 则 要在下 面加 调 整 垫 片 。 3.3 从 基准 间隔向 两 侧 依次安装其 他 间隔，安装时应 参 照 基础检查 时所 测各主母线标高，在 GIS 底 架下 加 适当 的调 整 垫 片 ，保证 主母线在同 一 平面。 4、主母线连接 为减 少 安装积 累 误 差，从 中间间隔（基准 间隔）开始 向 两 边 安装，中间间隔正 式 就位， 中间间隔的基础高程不 得 低 于 其 他 间隔， 依次连接各母线管道或间隔。 安装顺 序 如 下 ： a）中间间隔就位； b）拆 掉 间隔对接盖 板 ，清 理 法 兰 面、导 体接头 及壳 体内侧 、导 电杆 及盆 式 绝 缘 子表面，表带触头涂少许防氧化导电脂； c）法兰面涂密封胶、装 O 型圈； d）根据装配图的标示，依次将三根导体插入导体接头； e）移动相邻间隔向中间间隔靠拢，用定位螺栓定位，连接母线壳体，并按标准 力矩值紧固。 f）间隔对接好后，可先点焊固定，待全部安装完成并经交接试验通过后，再焊 接牢固。 注：1.若法兰间不能很...
