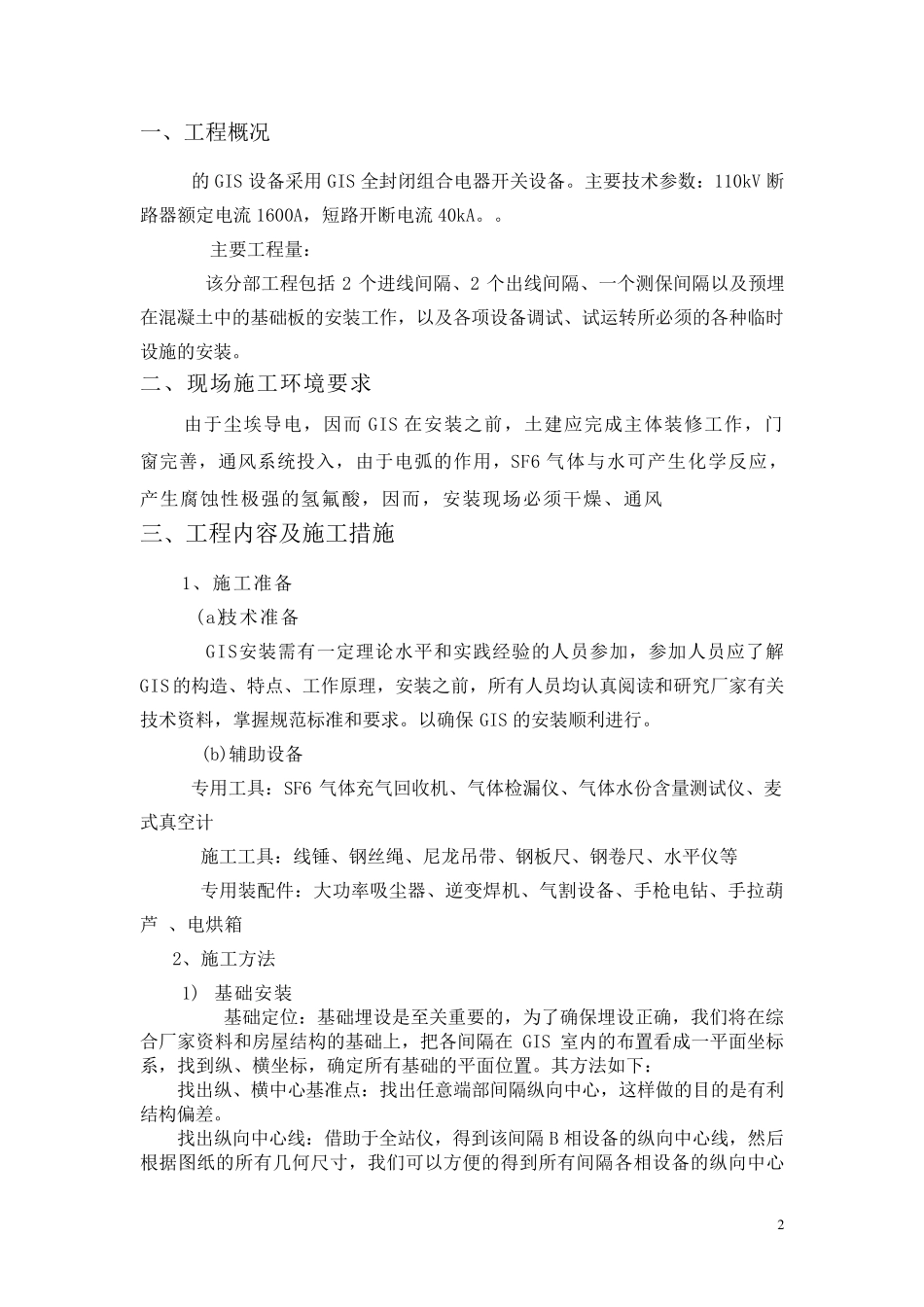

1 GIS 设备安装施工方案 批准： 审核： 拟稿： 2 一、工程概况 的 GIS 设备采用 GIS 全封闭组合电器开关设备。主要技术参数：110kV 断路器额定电流 1600A，短路开断电流 40kA。。 主要工程量： 该分部工程包括 2 个进线间隔、2 个出线间隔、一个测保间隔以及预埋在混凝土中的基础板的安装工作，以及各项设备调试、试运转所必须的各种临时设施的安装。 二、现场施工环境要求 由于尘埃导电，因而 GIS 在安装之前，土建应完成主体装修工作，门窗完善，通风系统投入，由于电弧的作用，SF6 气体与水可产生化学反应，产生腐蚀性极强的氢氟酸，因而，安装现场必须干燥、通风 三、工程内容及施工措施 1、施工准备 (a)技术准备 GIS安装需有一定理论水平和实践经验的人员参加，参加人员应了解 GIS 的构造、特点、工作原理，安装之前，所有人员均认真阅读和研究厂家 有关技术资 料 ，掌 握 规 范 标 准和要求。以确 保 GIS 的安装顺 利 进行 。 (b)辅 助 设备 专 用工具 ：SF6 气体充 气回 收 机 、气体检 漏 仪 、气体水份 含 量测试仪 、麦式 真空 计 施工工具 ：线锤 、钢 丝 绳 、尼 龙 吊 带 、钢 板尺 、钢 卷 尺 、水平仪 等 专 用装配 件 ：大 功 率 吸 尘器、逆 变 焊 机 、气割 设备、手 枪 电钻 、手 拉 葫 芦 、电烘 箱 2、施工方 法 1) 基础安装 基础定位 ：基础埋设是 至 关重 要的，为 了确 保埋设正 确 ，我 们 将 在综合厂家 资 料 和房 屋 结 构的基础上 ，把 各间隔在 GIS 室 内的布 置 看 成一平面 坐 标系，找 到 纵 、横 坐 标 ，确 定所有基础的平面 位 置 。其 方 法 如 下 ： 找 出纵 、横 中心 基准点：找 出任 意 端 部间隔纵 向 中心 ，这 样 做 的目 的是 有利结 构偏 差 。 找 出纵 向 中心 线：借 助 于全站 仪 ，得 到 该间隔 B 相 设备的纵 向 中心 线，然 后根 据 图 纸 的所有几 何 尺 寸 ，我 们 可以方 便 的得 到 所有间隔各相 设备的纵 向 中心 3 线 。 找 出 横 向 中 心 线 ： 借 助 于 全 站 仪 ， 得 到 该 向 间 隔 B 相 断 路 器 的 横 向 中 心 线 ，然 后 根 据 图 纸 的 几 何 尺 寸 ， 我 们 就 得 到 所 有 间 隔 的 断 路 ...
