GJG100J矿用激光甲烷传感器说明书

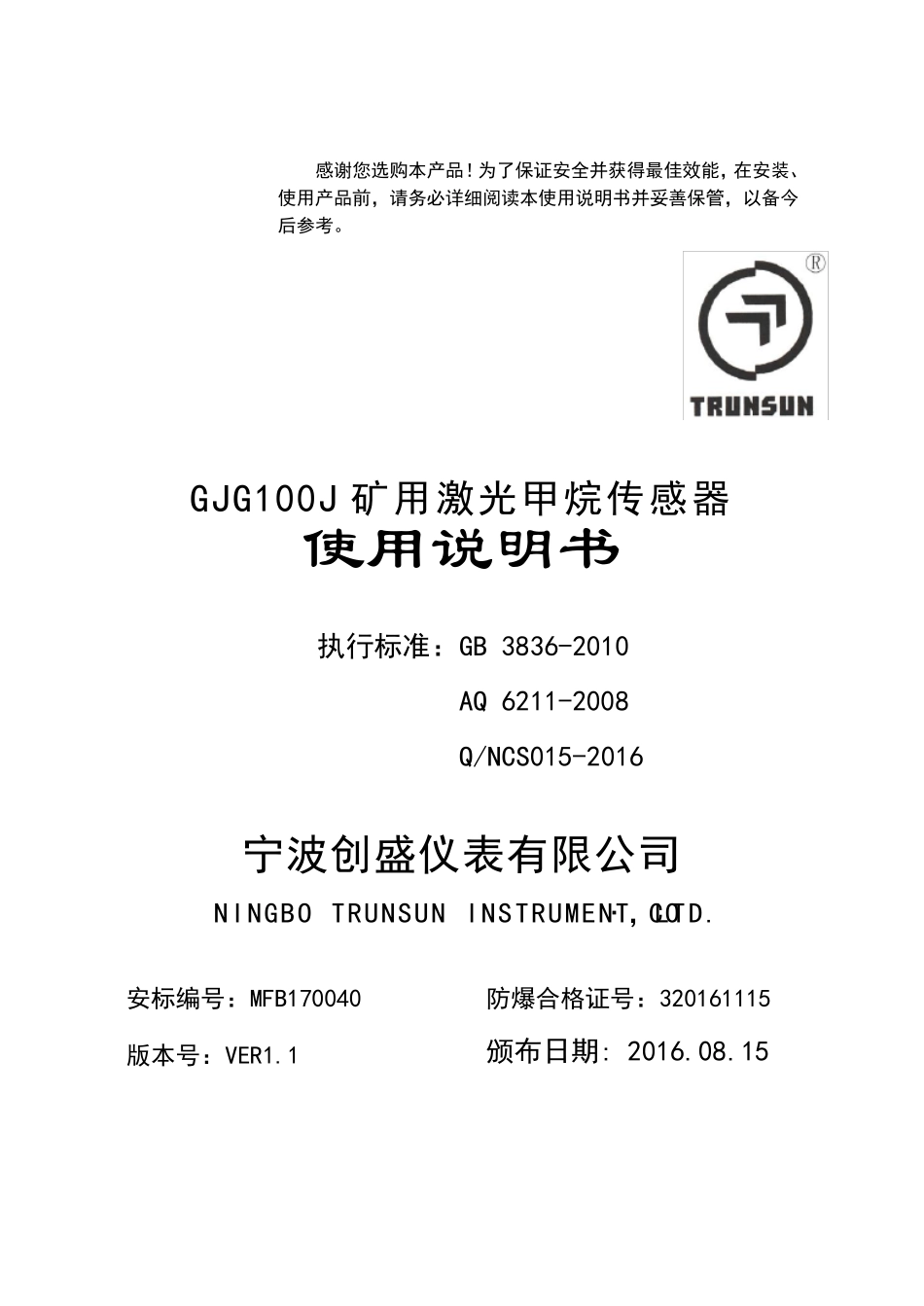

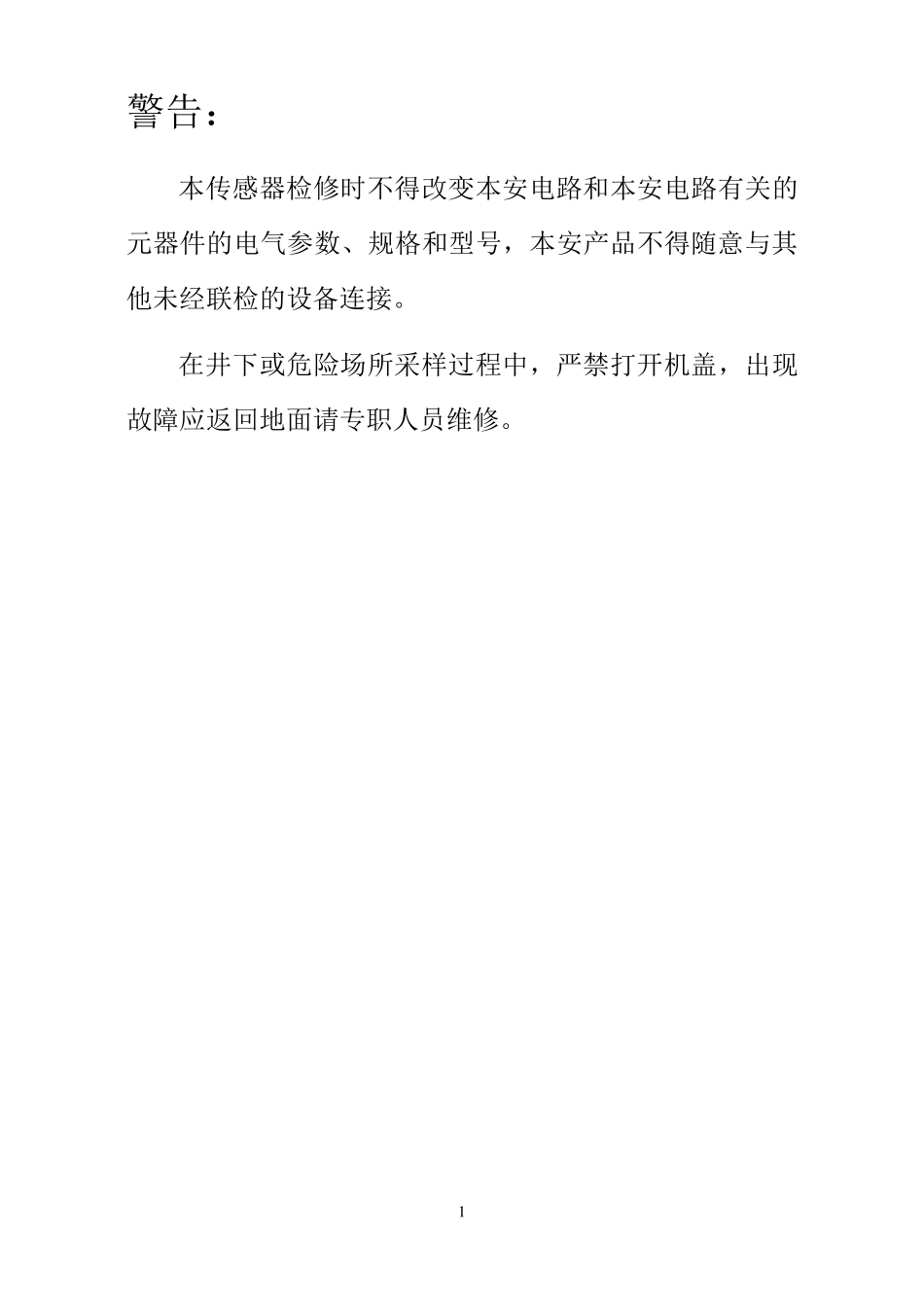

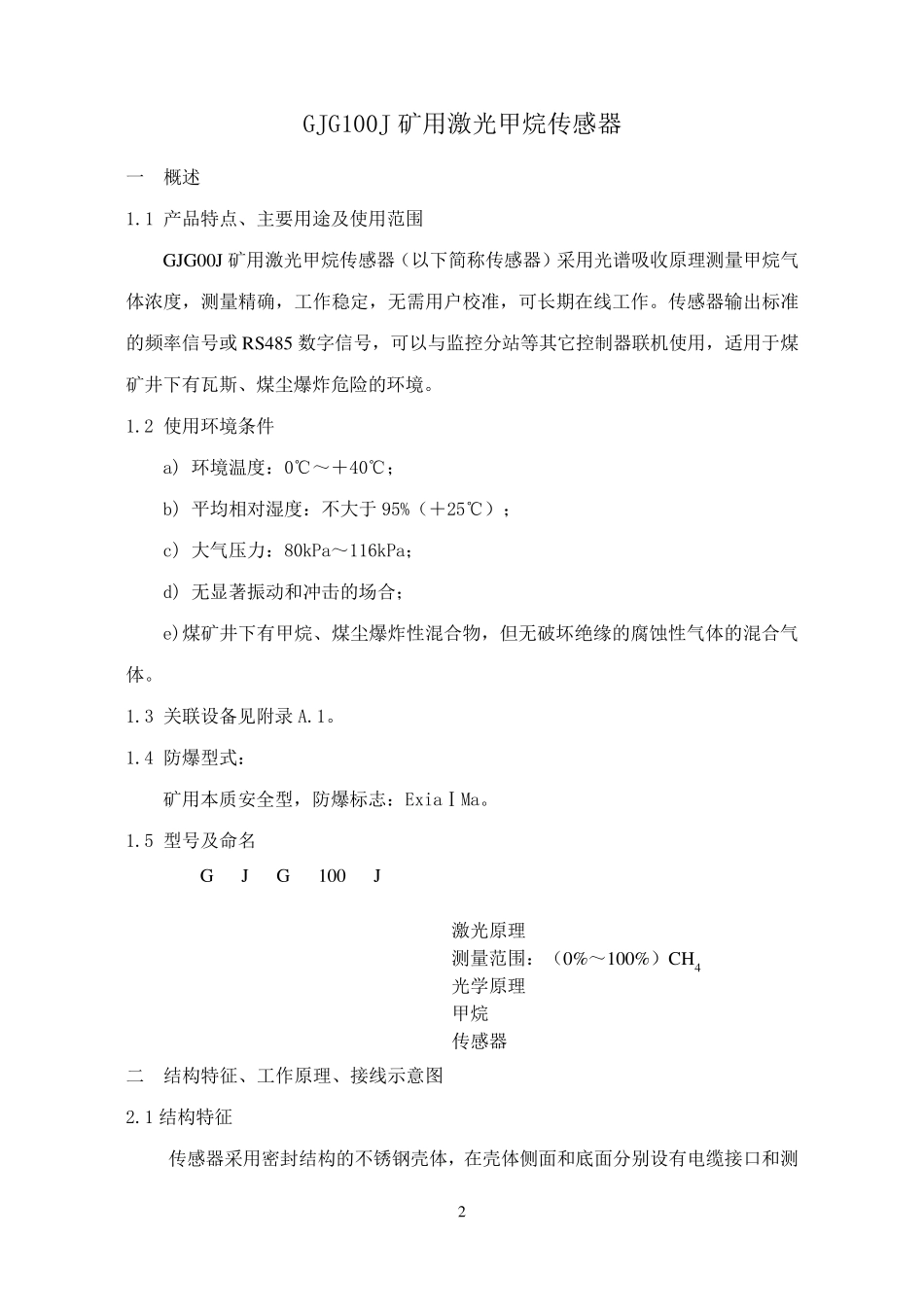

感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请务必详细阅读本使用说明书并妥善保管，以备今后参考。 GJG100J 矿用激光甲烷传感器 使用说明书 执行标准：GB 3836-2010 AQ 6211-2008 Q/NCS015-2016 宁波创盛仪表有限公司 NINGBO TRUNSUN INSTRUMENT CO﹒，LTD. 安标编号：MFB170040 防爆合格证号：320161115 版本号：VER1.1 颁布日期: 2016.08.15 1 警告： 本传感器检修时不得改变本安电路和本安电路有关的元器件的电气参数、规格和型号，本安产品不得随意与其他未经联检的设备连接。 在井下或危险场所采样过程中，严禁打开机盖，出现故障应返回地面请专职人员维修。 2 GJG100J 矿用激光甲烷传感器 一 概述 1.1 产品特点、主要用途及使用范围 GJG00J 矿用激光甲烷传感器（以下简称传感器）采用光谱吸收原理测量甲烷气体浓度，测量精确，工作稳定，无需用户校准，可长期在线工作。传感器输出标准的频率信号或RS485 数字信号，可以与监控分站等其它控制器联机使用，适用于煤矿井下有瓦斯、煤尘爆炸危险的环境。 1.2 使用环境条件 a) 环境温度：0℃～＋40℃； b) 平均相对湿度：不大于95%（＋25℃）； c) 大气压力：80kPa～116kPa； d) 无显著振动和冲击的场合； e)煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的混合气体。 1.3 关联设备见附录A.1。 1.4 防爆型式： 矿用本质安全型，防爆标志：ExiaⅠMa。 1.5 型号及命名 G J G 100 J 激光原理 测量范围：（0%～100%）CH4 光学原理 甲烷 传感器 二 结构特征、工作原理、接线示意图 2.1 结构特征 传感器采用密封结构的不锈 钢 壳 体，在壳 体侧 面 和底 面 分别 设有电 缆 接口 和测 3 量进气口，壳体顶部设有报警灯。 壳体上部留有悬挂把手，安装方便。 2.2 工作原理 传感器由激光测量探头、信号处理电路，主控制器，电源调理电路，信号输出电路等组成。激光测量探头由主板提供稳定电源，内部电路驱动激光管产生甲烷气体特征吸收激光。激光经过测量室后被探测器接收，经光电转换后由单片机处理，计算激光强度的变化，并换算为气体浓度。主控制器对信号进行处理运算得到甲烷浓度，显示在液晶屏或数码管上，同时控制信号输出电路输出标准的频率信号或RS485数字信号。 2.3 原理框图 2.4 接线示意图 （1）传感器留有4 芯电缆引线，信号定义如下： 序号 线缆颜色 定...
