GPS实验报告

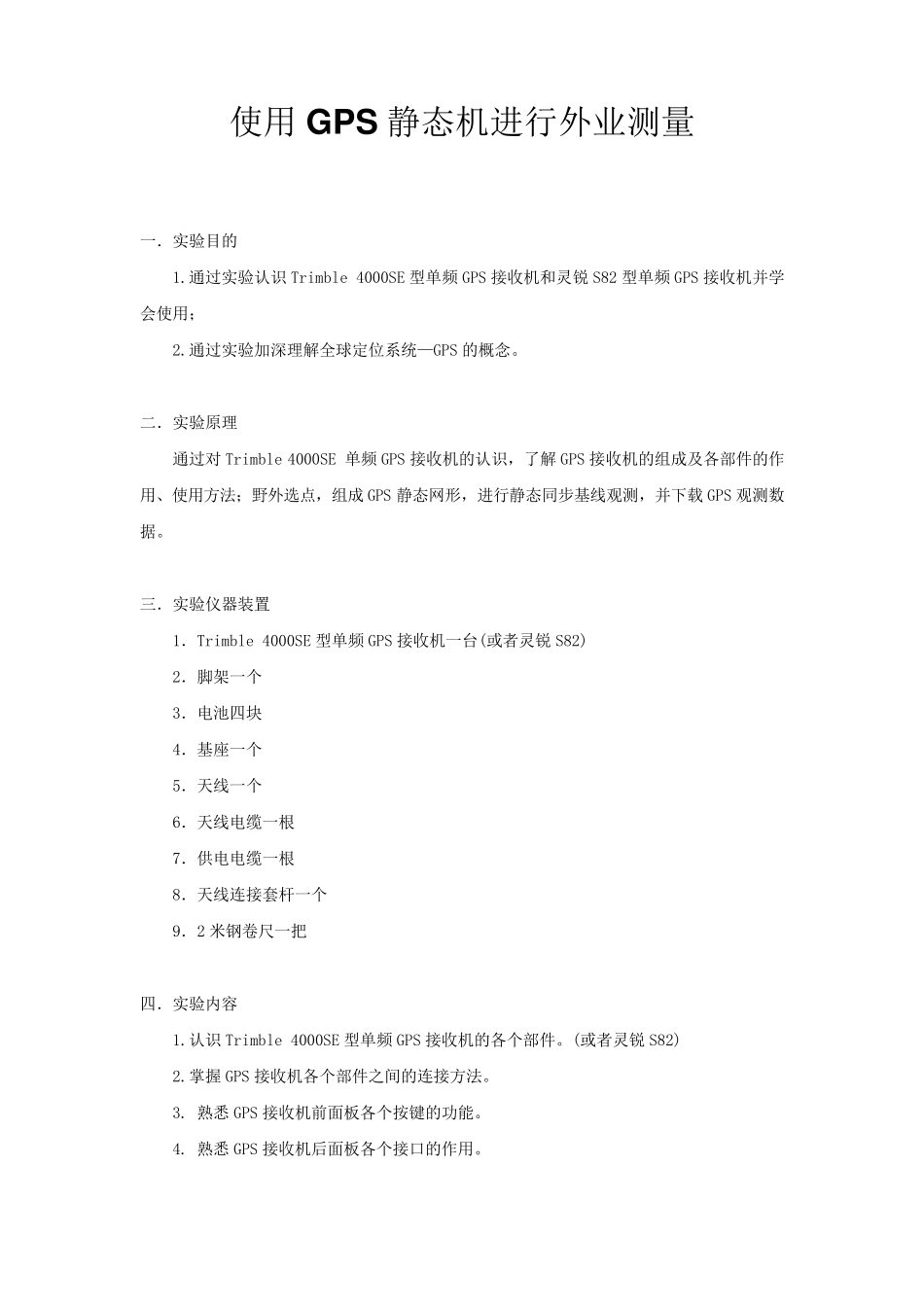

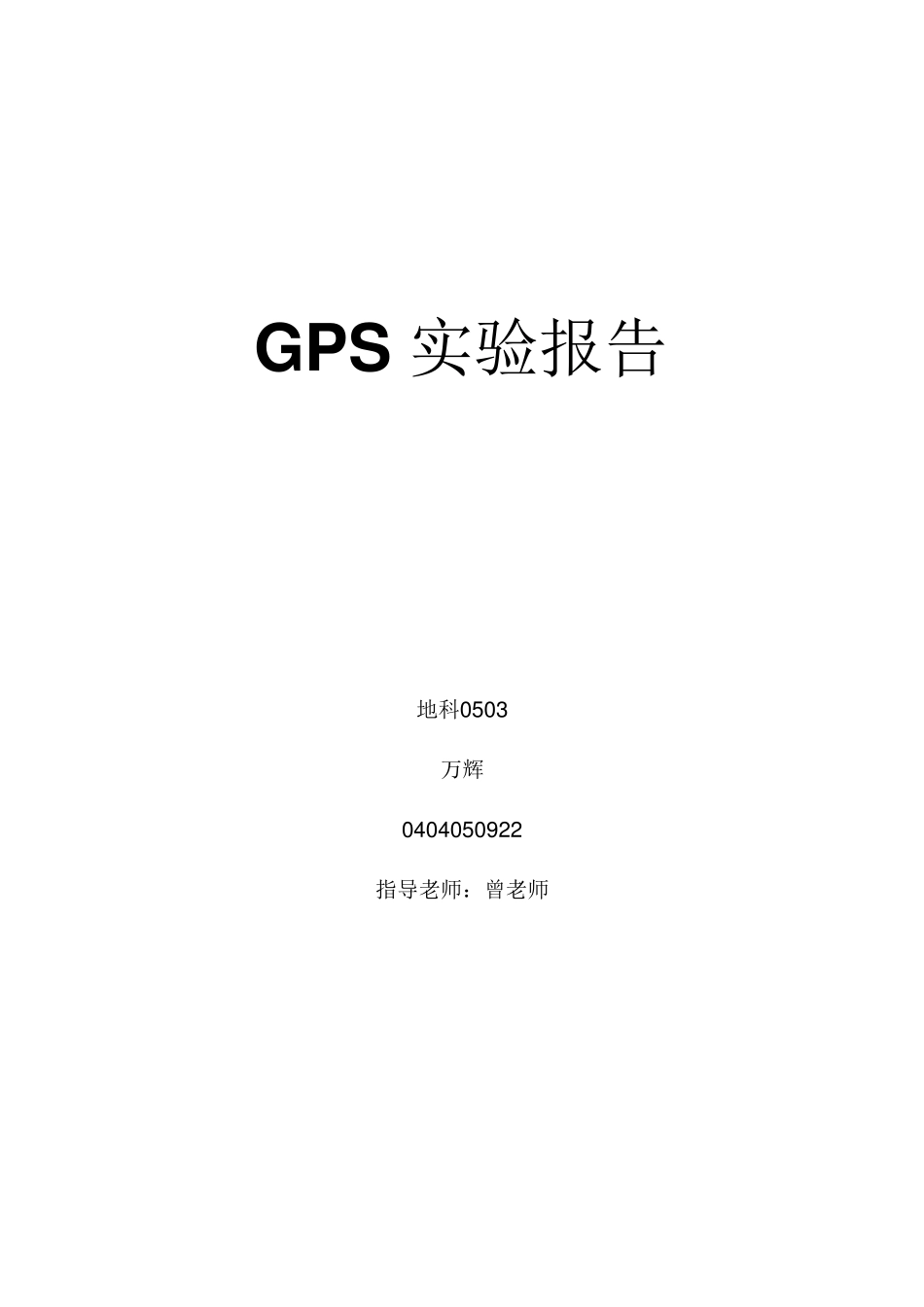

GPS实验报告 地科0 5 0 3 万辉 0 4 0 4 0 5 0 9 2 2 指导老师：曾老师 使用GPS静态机进行外业测量 一．实验目的 1.通过实验认识Trimble 4000SE 型单频GPS 接收机和灵锐S82 型单频GPS 接收机并学会使用； 2.通过实验加深理解全球定位系统—GPS 的概念。 二．实验原理 通过对 Trimble 4000SE 单频GPS 接收机的认识，了解GPS 接收机的组成及各部件的作用、使用方法；野外选点，组成 GPS 静态网形，进行静态同步基线观测，并下载 GPS 观测数据。 三．实验仪器装置 1．Trimble 4000SE 型单频GPS 接收机一台(或者灵锐S82) 2．脚架一个 3．电池四块 4．基座一个 5．天线一个 6．天线电缆一根 7．供电电缆一根 8．天线连接套杆一个 9．2 米钢卷尺一把 四．实验内容 1.认识Trimble 4000SE 型单频GPS 接收机的各个部件。(或者灵锐S82) 2.掌握 GPS 接收机各个部件之间的连接方法。 3. 熟悉 GPS 接收机前面板各个按键的功能。 4. 熟悉 GPS 接收机后面板各个接口的作用。 5.学会使用GPS 接收机查看天空GPS 卫星的分布状况、PDOP 值以及测站经纬度。 6.学会使用GPS 接收机采集数据，并给采集的数据编辑文件名；学会GPS 接收机天线高的输入方法。 五．注意事项 1.Trimble 4000SE 型GPS 接收机是目前技术先进、价格昂贵的测量型GPS 接收机，在安置和使用时必须严格遵守操作规程，注意爱护仪器。 2.使用时仪器注意防潮、防晒。 3.GPS 接收机后面板的电源接口具有方向性，接电缆线使注意红点对红点拔插，千万不能旋转插头。 4.电源接口应使用具有电源切换功能的接口，即标有“Power2～3”的接口，电池应接2 块，更换电池时注意GPS 接收机前面板的电池使用提示，注意不要拔错。 GPS静态数据处理 一、实验目的： 1. 了解 GPS 测量数据的处理过程 2. 掌握 HDS2003处理GPS 测量数据的基本流程 3. 熟悉 GPS 基线解算方法与技巧 4. 掌握 GPS 网平差方法 5. 熟悉软件操作和一些处理技巧 二、实验仪器及装置：计算机、HDS2003数据处理软件、测量数据 三、实验步骤： 1.） 新建项目 2.） 导入数据 3.） 项目属性设置 4.） 原始参数设置 5.） 设置站点信息 6.） 处理静态基线（动态路线） 1. 设定基线解算的控制参数 2. 外业输入数据的检查与修改 3. 基线解算（基线解算自检，读入星历数据，读入观测数据，三差解算，周跳修复，进行双差浮点解...
