Graphpad_Prism6作图操作(生物作图)

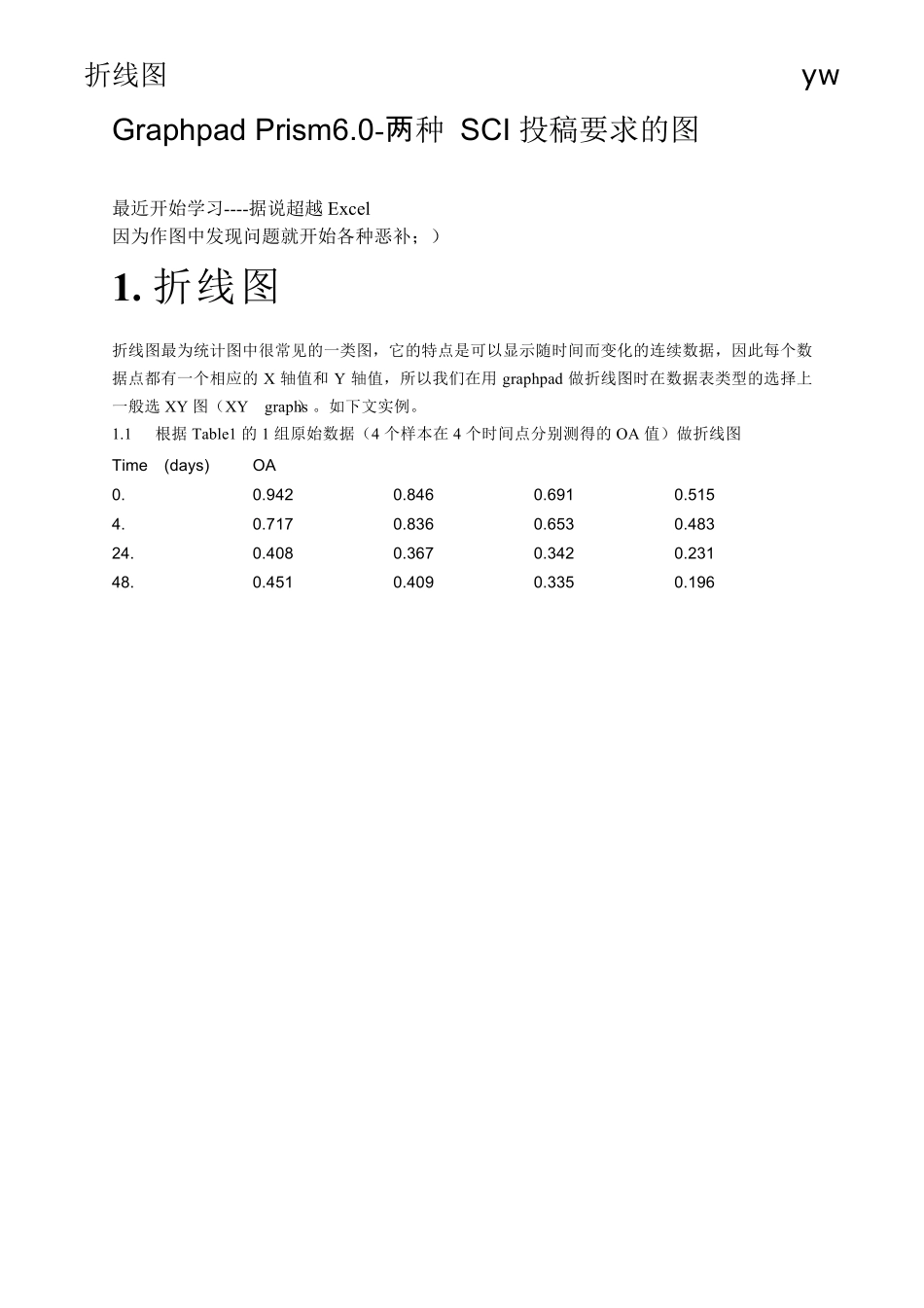

Graphpad_Prism6作图操作(生物作图)_第1页
1/9

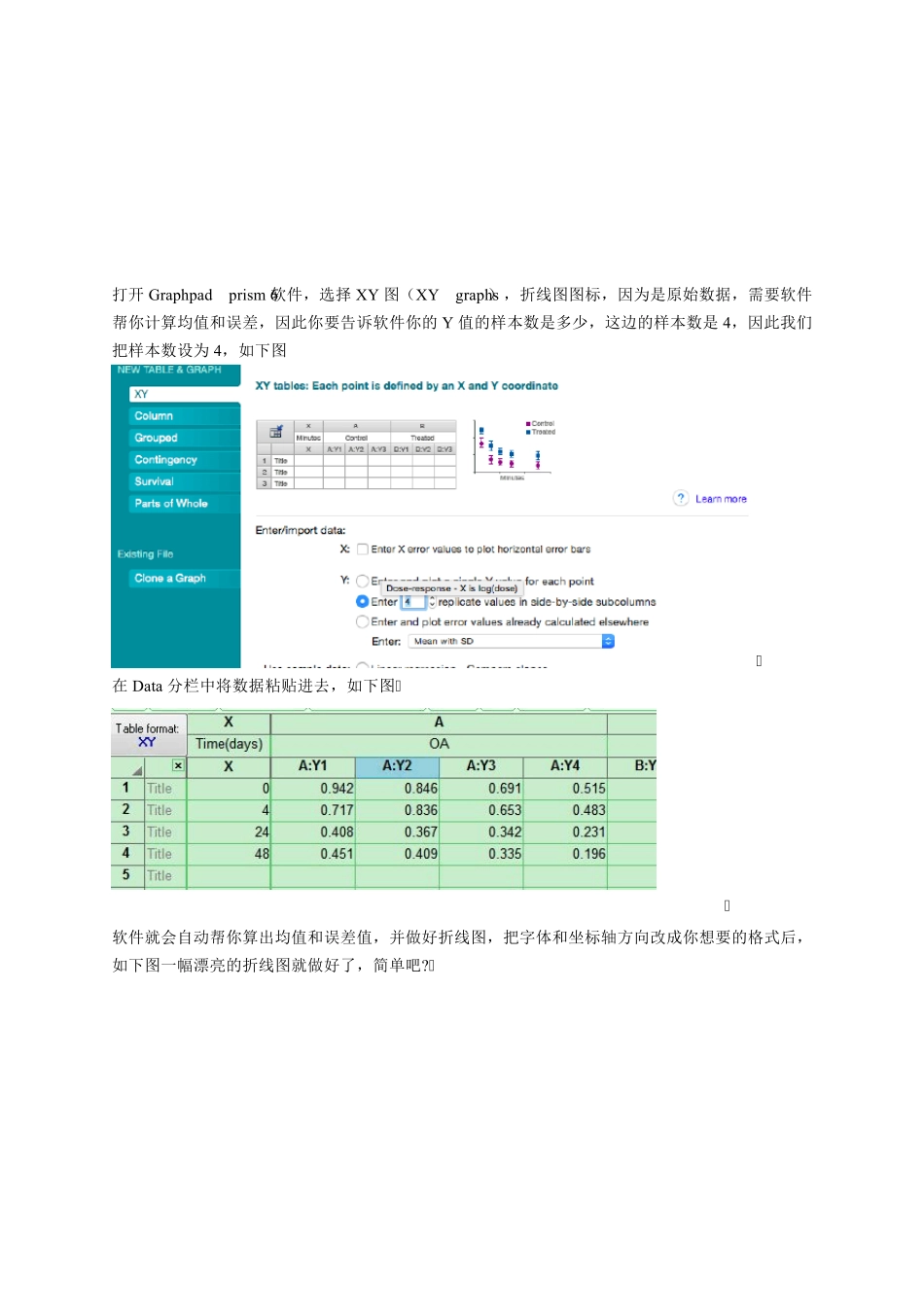

Graphpad_Prism6作图操作(生物作图)_第2页
2/9

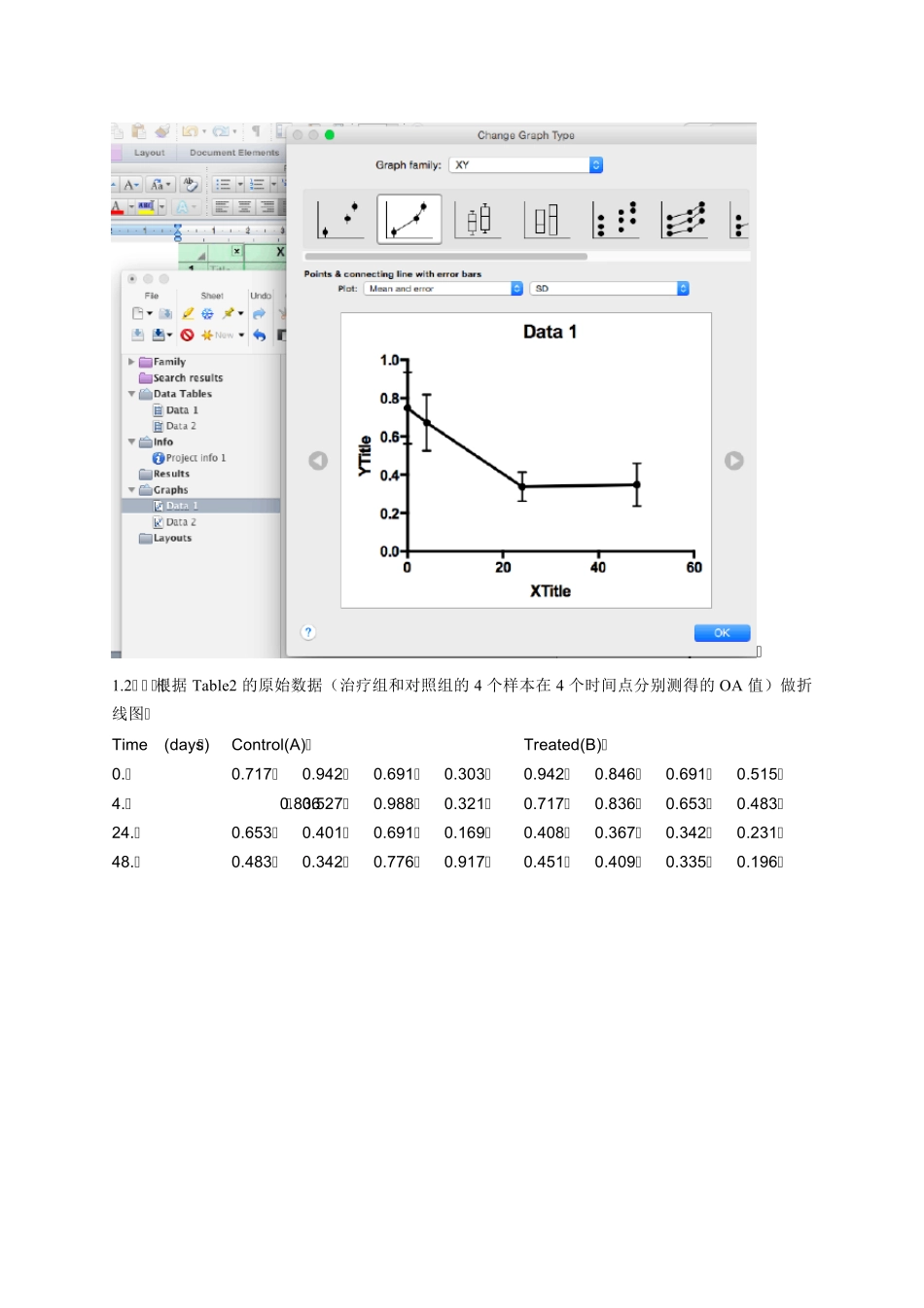

Graphpad_Prism6作图操作(生物作图)_第3页
3/9
折线图 yw Graphpad Prism6.0-两 种 SCI 投稿要求的图 最近开始学习----据说超越Excel 因为作图中发现问题就开始各种恶补;) 1 . 折线图 折线图最为统计图中很常见的一类图,它的特点是可以显示随时间而变化的连续数据,因此每个数据点都有一个相应的X 轴值和Y 轴值,所以我们在用graphpad 做折线图时在数据表类型的选择上一般选XY 图(XY graphs)。如下文实例。 1.1 根据Table1 的1 组原始数据(4 个样本在4 个时间点分别测得的OA 值)做折线图 Time (days) OA 0. 0.94 2 0.8 4 6 0.6 91 0.5 1 5 4 . 0.7 1 7 0.8 3 6 0.6 5 3 0.4 8 3 2 4 . 0.4 08 0.3 6 7 0.3 4 2 0.2 3 1 4 8 . 0.4 5 1 0.4 09 0.3 3 5 0.1 96 打开Graphpad prism 6软件,选择XY 图(XY graphs),折线图图标,因为是原始数据,需要软件帮你计算均值和误差,因此你要告诉软件你的 Y 值的样本数是多少,这边的样本数是 4,因此我们把样本数设为 4,如下图 在 Data 分栏中将数据粘贴进去,如下图 软件就会自动帮你算出均值和误差值,并做好折线图,把字体和坐标轴方向改成你想要的格式后,如下图一幅漂亮的折线图就做好了,简单吧? 1.2 根据Table2 的原始数据(治疗组和对照组的4 个样本在 4 个时间点分别测得的OA 值)做折线图 Time (day s) Control(A) Treated(B) 0. 0.71 7 0.9 4 2 0.6 9 1 0.3 03 0.9 4 2 0.8 4 6 0.6 9 1 0.5 1 5 4 . 0.8 3 6 0.5 2 7 0.9 8 8 0.3 2 1 0.71 7 0.8 3 6 0.6 5 3 0.4 8 3 2 4 . 0.6 5 3 0.4 01 0.6 9 1 0.1 6 9 0.4 08 0.3 6 7 0.3 4 2 0.2 3 1 4 8 . 0.4 8 3 0.3 4 2 0.776 0.9 1 7 0.4 5 1 0.4 09 0.3 3 5 0.1 9 6 打开insert 菜单的New Data Table功能,加入一张新的数据表,见下图 仍然选择XY 图(XY grap h s),告诉软件样本数是 4 在 Data 栏中输入数据 软件已经自动帮你把图做好了,稍微美化后得下图 1.3 用已经处理好的1 组数据做折线图 如果你的数据是用其他软件(ex cel,origin,etc..)已经处理过的,Graphpad prism也可以帮你完成剩下的作图工作,你只需告诉软件你输入的数据是已经计算好的就行了,比如你想用Table3 的1 组数据做折线图 Table3 Time (days) OA Mean SD 0. 1.000...
