Gridgen.基本的多重block结构化网格

Gridgen.基本的多重block结构化网格_第1页
1/27
Gridgen.基本的多重block结构化网格_第2页
2/27
Gridgen.基本的多重block结构化网格_第3页
3/27

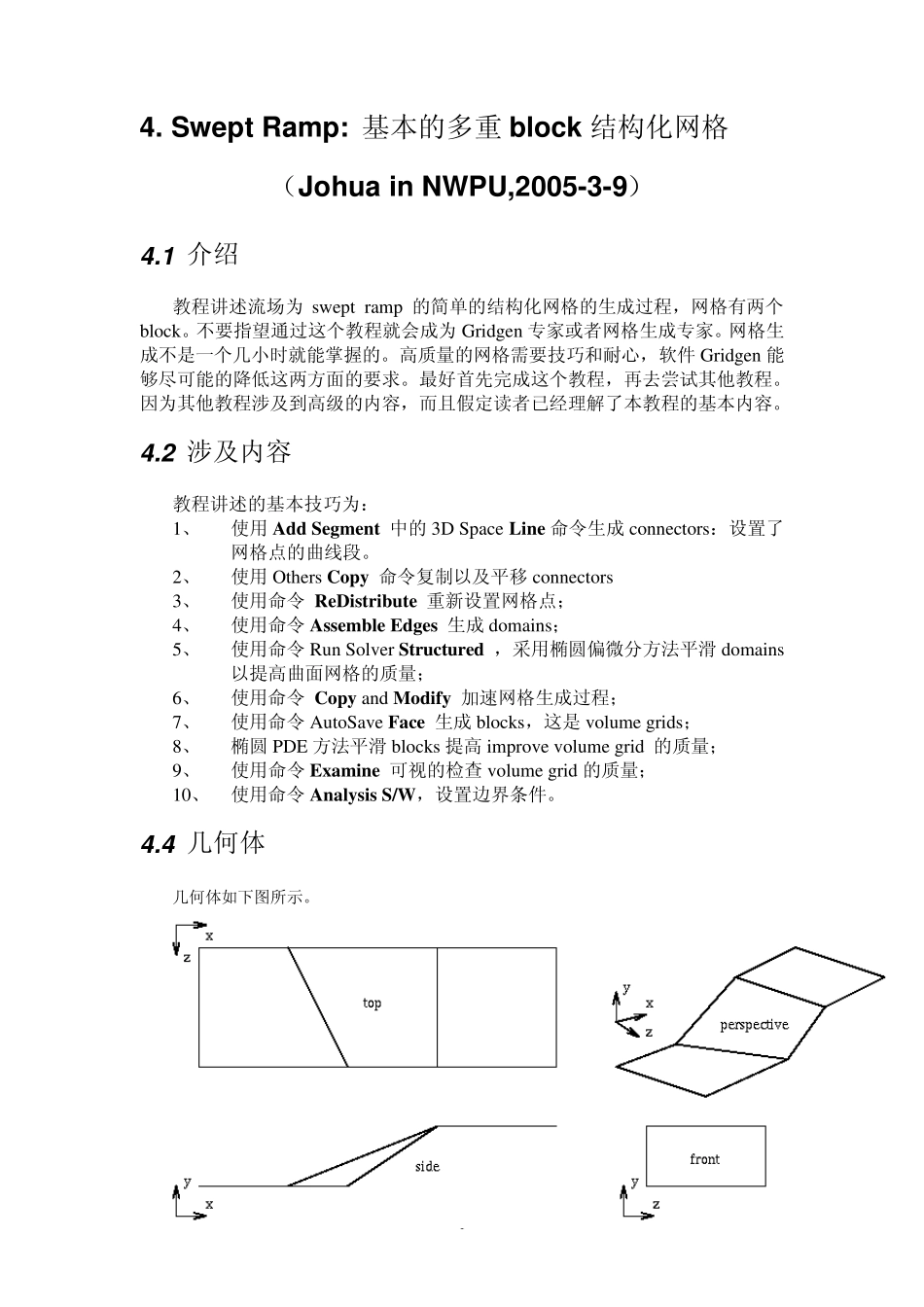

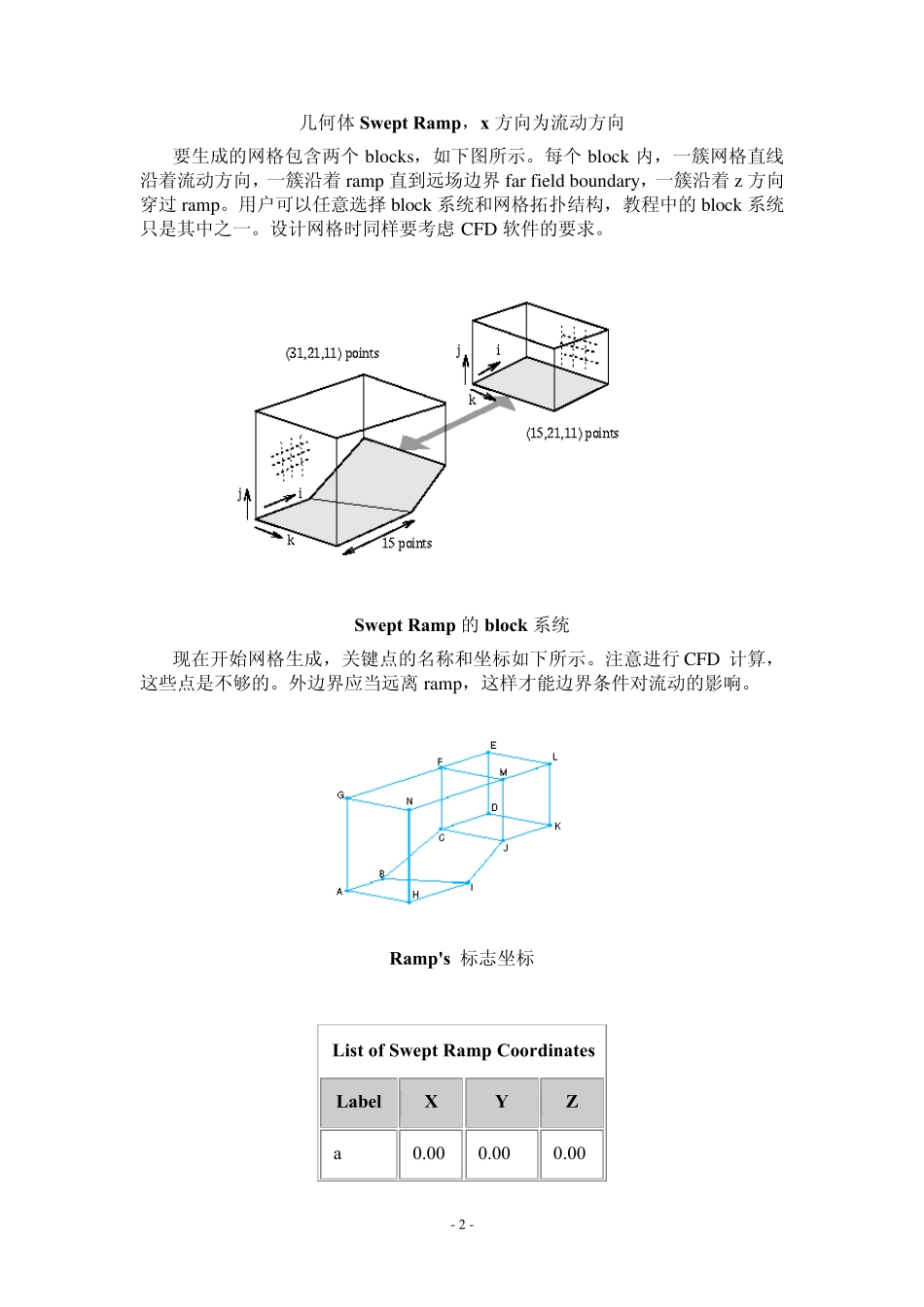

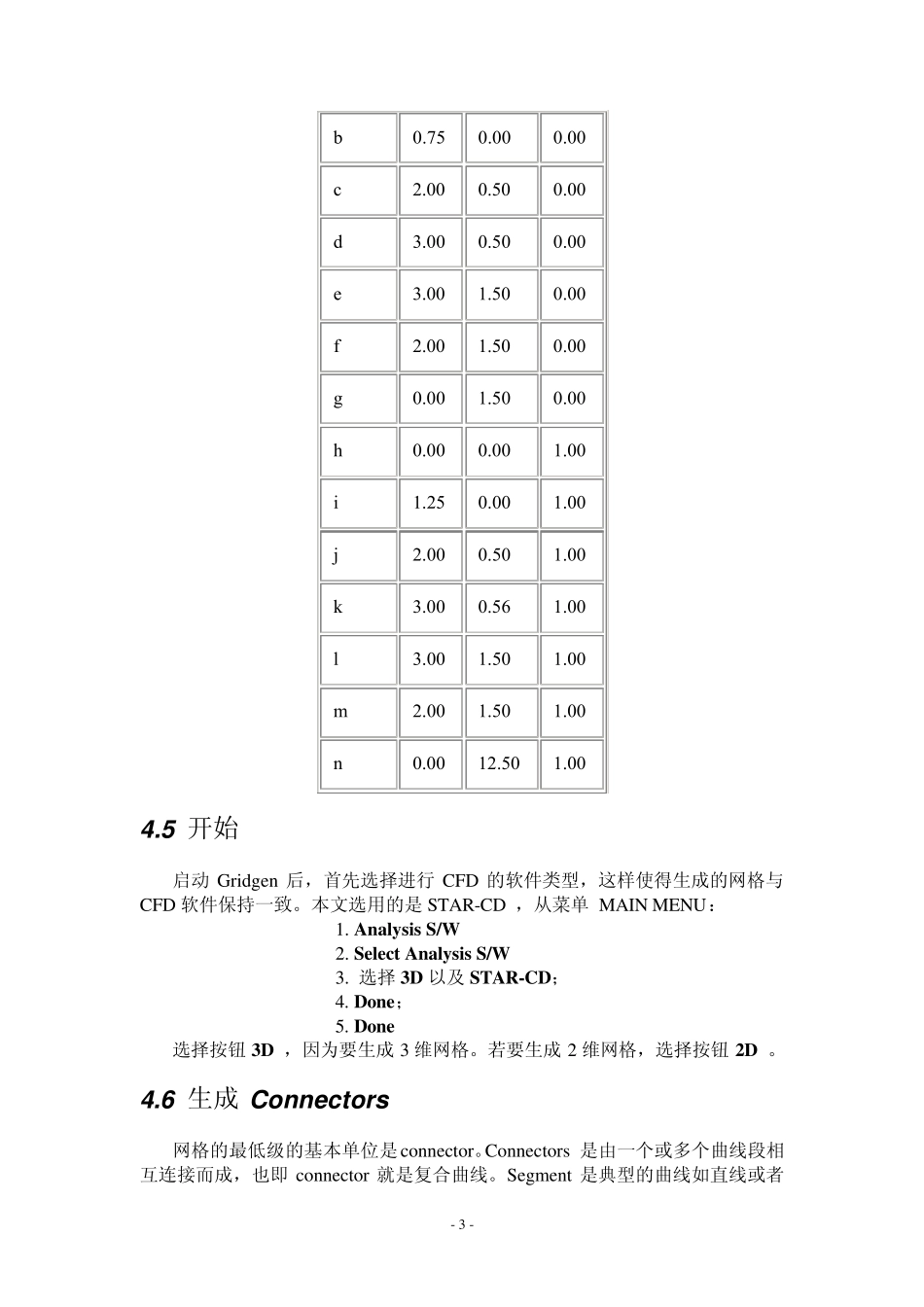

- - 1 4. Sw ept Ramp: 基本的多重block 结构化网格 (Johua in NWPU,2005-3-9) 4 .1 介绍 教程讲述流场为sw ept ramp 的简单的结构化网格的生成过程,网格有两个block。不要指望通过这个教程就会成为Gridgen 专家或者网格生成专家。网格生成不是一个几小时就能掌握的。高质量的网格需要技巧和耐心,软件Gridgen 能够尽可能的降低这两方面的要求。最好首先完成这个教程,再去尝试其他教程。因为其他教程涉及到高级的内容,而且假定读者已经理解了本教程的基本内容。 4 .2 涉及内容 教程讲述的基本技巧为: 1、 使用 Add Segment 中的3D Space Line 命令生成connectors:设置了网格点的曲线段。 2、 使用 Others Copy 命令复制以及平移 connectors 3、 使用命令 ReDistribute 重新设置网格点; 4、 使用命令 Assemble Edges 生成domains; 5、 使用命令 Run Solver Structured ,采用椭圆偏微分方法平滑 domains以提高曲面网格的质量; 6、 使用命令 Copy and Modify 加速网格生成过程; 7、 使用命令 AutoSave Face 生成blocks,这是volume grids; 8、 椭圆 PDE 方法平滑 blocks 提高improve volume grid 的质量; 9、 使用命令 Examine 可视的检查 volume grid 的质量; 10、 使用命令 Analysis S/W,设置边界条件。 4 .4 几何体 几何体如下图所示。 - - 2 几何体Swept Ramp,x方向为流动方向 要生成的网格包含两个blocks,如下图所示。每个block 内,一簇网格直线沿着流动方向,一簇沿着 ramp 直到远场边界 far field boundary,一簇沿着 z 方向穿过 ramp。用户可以任意选择 block 系统和网格拓扑结构,教程中的block 系统只是其中之一。设计网格时同样要考虑 CFD 软件的要求。 Swept Ramp 的block 系统 现在开始网格生成,关键点的名称和坐标如下所示。注意进行 CFD 计算,这些点是不够的。外边界应当远离 ramp,这样才能边界条件对流动的影响。 Ramp's 标志坐标 List of Swept Ramp Coordinates Label X Y Z a 0.00 0.00 0.00 - - 3 b 0.75 0.00 0.00 c 2.00 0.50 0.00 d 3.00 0.50 0.00 e 3.00 1.50 0.00 f 2.00 1.50 0.00 g 0.00 1.50 0.00 h 0.00 0.00 1.00 i 1.25 0.00 1.00 j 2.00 0.50 1.00 k 3.00 0.56 1.00 l 3.00 1.50 1.00 m 2.00 1.5...
