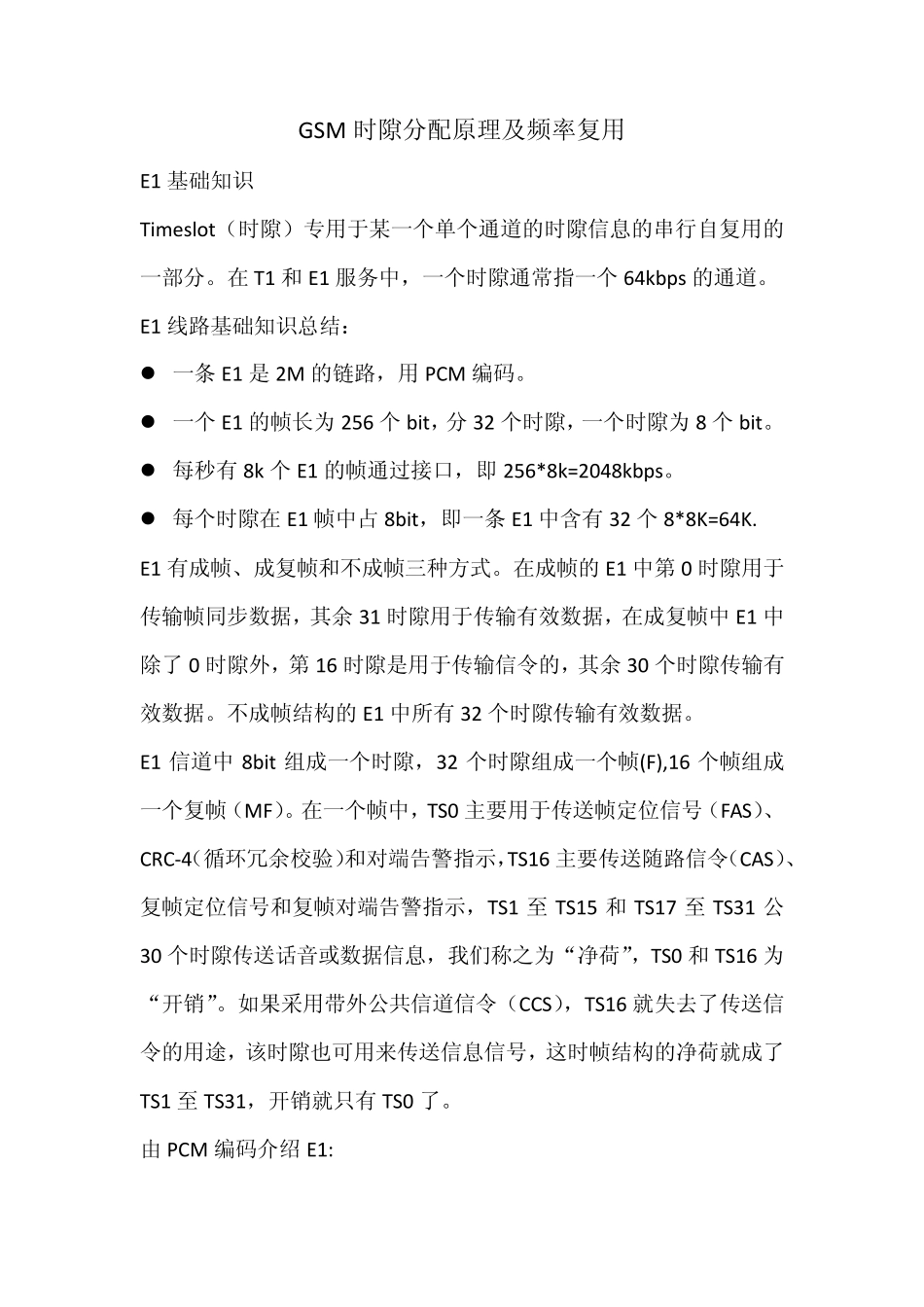

GSM时隙分配原理及频率复用

GSM 时隙分配原理及频率复用 E1 基础知识 Timeslot（时隙）专用于某一个单个通道的时隙信息的串行自复用的一部分。在T1 和E1 服务中，一个时隙通常指一个64kbps 的通道。 E1 线路基础知识总结：  一条E1 是2M 的链路，用PCM 编码。  一个E1 的帧长为256 个bit，分32 个时隙，一个时隙为8 个bit。  每秒有8k 个E1 的帧通过接口，即256*8k=2048kbps。  每个时隙在E1 帧中占8bit，即一条E1 中含有32 个8*8K=64K. E1 有成帧、成复帧和不成帧三种方式。在成帧的E1 中第0 时隙用于传输帧同步数据，其余31 时隙用于传输有效数据，在成复帧中E1 中除了0 时隙外，第16 时隙是用于传输信令的，其余30 个时隙传输有效数据。不成帧结构的E1 中所有32 个时隙传输有效数据。 E1 信道中8bit 组成一个时隙，32 个时隙组成一个帧(F),16 个帧组成一个复帧（MF）。在一个帧中，TS0 主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16 主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1 至TS15 和TS17 至TS31 公30 个时隙传送话音或数据信息，我们称之为“净荷”，TS0 和TS16 为“开销”。如果采用带外公共信道信令（CCS），TS16 就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷就成了TS1 至TS31，开销就只有TS0 了。 由 PCM 编码介绍 E1: 由PCM 编码中E1，分32 个时隙，TS0-TS31.其中TS0 为帧同步码，TS16为信令时隙，当使用到信令时（共路信令或随路信令）时，该时隙用来传输信令，用户不可用来传输数据。2M 的 PCM 码型有：  PCM30：PCM30 用户可用时隙30 个，TS16 传送信令，无 CRC 校验。  PCM31：PCM31 用户可用时隙31 个，TS16 不传送信令，无 CRC校验。  PCM30C：PCM30C 用户可用时隙30 个，TS16 传送信令，有 CRC校验。  PCM31C：PCM31C 用户可用时隙31 个，TS16 不传送信令，有 CRC校验。 Abis 接口复用原理 Abis 接口定义为基站子系统的两个功能实体 BSC 与 BTS 之间的通信接口，用于 BTS 与 BSC 之间的远端互联方式，支持所用向用户提供的服务并支持对 BTS 无线设备的控制和无线频率的分配。 一条 E1 中继是由32 个64kbit/s 的时隙组成，一个TRX 由8 个时隙组成，一个话音时隙占 16kbit/s，GSM 中一个载频（TRX）需要一个RSL（无线维护链路），一个基...
